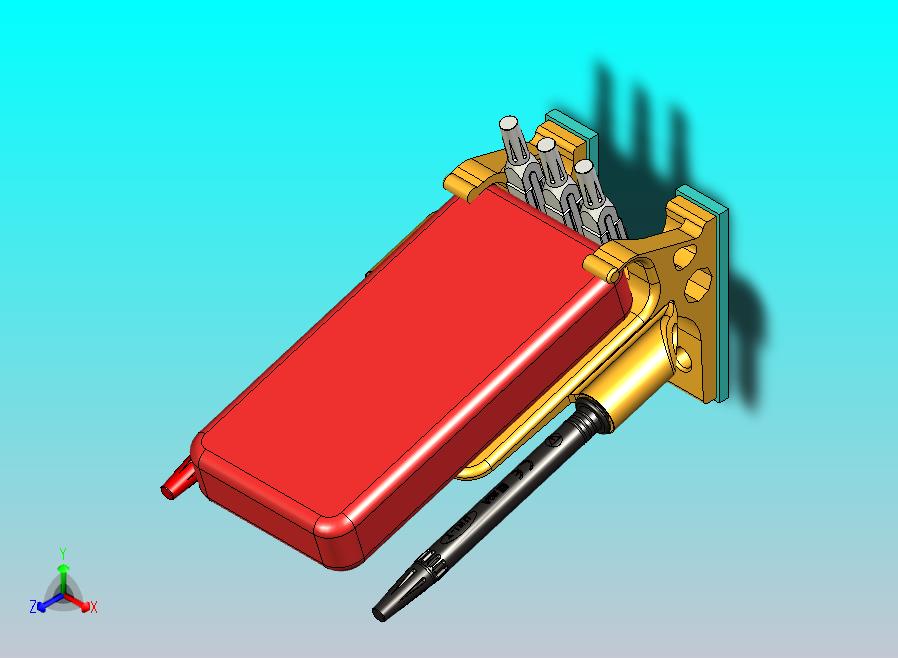

视觉多功能救灾履带机器人（ID:627389）

机械设备 / 智能装置 / 视觉多功能救灾履带机器人

112

平面图

3D视图

文件列表

屿双网

#	文件名称	文件大小
1	1CM-18-22WD-03 J.SLDPRT	192 KB
2	1DM-22-27WD公制螺纹胶垫密封柱端J.SLDPRT	220 KB
3	4MN-27WD胶垫内六角堵头(永华)J.SLDPRT	206 KB
4	4WE10Y J.SLDPRT	1.54 MB
5	CC-22三通接头J.SLDPRT	218 KB
6	DBW10B1 先导式溢流阀J.SLDPRT	2.21 MB
7	GB893．1-86孔用弹性挡圈A型52-12J.SLDPRT	93.2 KB
8	GB／T1096-1979普通平键A型8×30-12J.SLDPRT	118 KB
9	GB／T18615-2002焊接接头M22-J.SLDPRT	169 KB
10	GB／T276-94深沟球轴承 6205-2RZ-12J.SLDPRT	535 KB
11	GB／T276-94深沟球轴承-6304-2RZ-12J.SLDPRT	449 KB
12	GB／T276-94深沟球轴承6007-2RZ-12J.SLDPRT	571 KB
13	GB／T276-94深沟球轴承6008-2RZ-12J.SLDPRT	555 KB
14	GB／T276-94深沟球轴承6009-2RZ-12J.SLDPRT	596 KB
15	GB／T276-94深沟球轴承6207-2RZ-12J.SLDPRT	501 KB
16	GB／T301-1995推力球轴承51204-12J.SLDPRT	207 KB
17	GB／T41-20001型六角螺母C级M6-12J.SLDPRT	108 KB
18	GB／T5780-2000六角头螺栓C级M10×35-12J.SLDPRT	155 KB
19	GB／T5780-2000六角头螺栓C级M12×45 J.SLDPRT	169 KB
20	GB／T5780-2000六角头螺栓C级M16×150-12J.SLDPRT	156 KB
21	GB／T5780-2000六角头螺栓C级M16×60-12J.SLDPRT	159 KB
22	GB／T5780-2000六角头螺栓C级M6×40-12J.SLDPRT	150 KB
23	GB／T5781-2000六角头螺栓全螺纹C级M12×50 J.SLDPRT	142 KB
24	GB／T5781-2000六角头螺栓全螺纹C级M8×20-12J.SLDPRT	157 KB
25	GB／T5781-2000六角头螺栓全螺纹C级M8×30-12J.SLDPRT	155 KB
26	GB／T6183．2-2000非金属嵌件六角法兰面锁紧螺母M16-12J.SLDPRT	156 KB
27	GB／T6187-2000全金属六角法兰面锁紧螺母M12 J.SLDPRT	152 KB
28	GB／T6187-2000全金属六角法兰面锁紧螺母M8-12J.SLDPRT	132 KB
29	GB／T70．1-2000内六角圆柱头螺钉(M14)×40 J.SLDPRT	130 KB
30	GB／T70．1-2000内六角圆柱头螺钉M10×40 J.SLDPRT	127 KB
31	GB／T70．1-2000内六角圆柱头螺钉M6×140 J.SLDPRT	98.4 KB
32	GB／T70．1-2000内六角圆柱头螺钉M6×20-12J.SLDPRT	118 KB
33	GB／T70．1-2000内六角圆柱头螺钉M6×90 J.SLDPRT	107 KB
34	GB／T70．1-2000内六角圆柱头螺钉M8×110-12J.SLDPRT	115 KB
35	GB／T70．1-2000内六角圆柱头螺钉M8×25-12J.SLDPRT	119 KB
36	GB／T70．1-2000内六角圆柱头螺钉M8×40-12J.SLDPRT	122 KB
37	GB／T70．1-2000内六角圆柱头螺钉M8×45-12J.SLDPRT	113 KB
38	GU-H10 精过滤器-J.SLDPRT	153 KB
39	JZ 电控箱0.SLDPRT	209 KB
40	JZ 销1.SLDPRT	77.4 KB
41	JZ 销2.SLDPRT	81.6 KB
42	JZ 马达.SLDPRT	341 KB
43	JZ-JQR 油缸万向节.SLDPRT	146 KB
44	JZ-JQR 油缸组件.SLDASM	147 KB
45	JZ-JQR 缸体.SLDPRT	190 KB
46	JZ-JQR 缸杆.SLDPRT	132 KB
47	JZ-JQR 阀块.SLDPRT	612 KB
48	JZ-JQR 集成阀块装配体.SLDASM	3.32 MB
49	JZ-JQR-00 多功能救灾机器人.SLDASM	11.3 MB
50	JZ-JQR-00 多功能救灾机器人.SLDDRW	1.76 MB
51	JZ-JQR-01 基座组件.SLDASM	212 KB
52	JZ-JQR-01-01 基座.SLDPRT	257 KB
53	JZ-JQR-01-02 行走履带支撑架焊合.SLDASM	130 KB
54	JZ-JQR-01-02-01 支撑架焊合梁1.SLDPRT	89.7 KB
55	JZ-JQR-01-02-02 支撑架焊合梁2.SLDPRT	97.9 KB
56	JZ-JQR-01-02-03 支撑架焊合梁3.SLDPRT	105 KB
57	JZ-JQR-01-02-04 支撑架固定板1.SLDPRT	86.1 KB
58	JZ-JQR-01-02-05 回转套1.SLDPRT	95 KB
59	JZ-JQR-01-02-06 支撑架焊合梁4.SLDPRT	90.2 KB
60	JZ-JQR-01-02-07 支撑架焊合梁5.SLDPRT	89.5 KB
61	JZ-JQR-01-03 张紧支撑梁1.SLDPRT	112 KB
62	JZ-JQR-01-04 回转套2.SLDPRT	94.3 KB
63	JZ-JQR-01-05 张紧支撑梁2.SLDPRT	105 KB
64	JZ-JQR-01-06 油缸支撑座2.SLDPRT	110 KB
65	JZ-JQR-02-01 履带组件.SLDASM	780 KB
66	JZ-JQR-02-01-02 支重轮.SLDPRT	209 KB
67	JZ-JQR-02-01-03 支重轮支架.SLDPRT	112 KB
68	JZ-JQR-02-01-04 支重轮辅支架.SLDPRT	118 KB
69	JZ-JQR-02-01-05 轴1.SLDPRT	131 KB
70	JZ-JQR-02-01-06 垫片1.SLDPRT	73.6 KB
71	JZ-JQR-02-01-07 轴2.SLDPRT	117 KB
72	JZ-JQR-02-01-08 垫片2.SLDPRT	71.6 KB
73	JZ-JQR-02-02 履带组件2.SLDASM	734 KB
74	JZ-JQR-02-02-01 轴3.SLDPRT	119 KB
75	JZ-JQR-02-02-02 隔套1.SLDPRT	115 KB
76	JZ-JQR-02-03 驱动轮.SLDPRT	529 KB
77	JZ-JQR-02-04 主动轮支架.SLDPRT	134 KB
78	JZ-JQR-02-05 履带.SLDPRT	752 KB
79	JZ-JQR-02-06 驱动轮法兰.SLDPRT	128 KB
80	JZ-JQR-02-07 花键轴1.SLDPRT	146 KB
81	JZ-JQR-02-08 大圆柱齿轮50×4.SLDPRT	530 KB
82	JZ-JQR-02-09 小圆柱齿轮25×4.SLDPRT	349 KB
83	JZ-JQR-03 支架组件.SLDASM	173 KB
84	JZ-JQR-03-01 机架焊合.SLDPRT.SLDASM	127 KB
85	JZ-JQR-03-01-01 梁1.SLDPRT	83.1 KB
86	JZ-JQR-03-01-02 梁2.SLDPRT	82.5 KB
87	JZ-JQR-03-01-02 梁3.SLDPRT	96.9 KB
88	JZ-JQR-03-01-04 梁4.SLDPRT	82.8 KB
89	JZ-JQR-03-01-05 梁5.SLDPRT	82.2 KB
90	JZ-JQR-03-02 货架组件.SLDASM	155 KB
91	JZ-JQR-03-02-01 梁1.SLDPRT	74.7 KB
92	JZ-JQR-03-02-02 梁2.SLDPRT	73.3 KB
93	JZ-JQR-03-02-03 销1.SLDPRT	94.1 KB
94	JZ-JQR-03-02-04 梁3.SLDPRT	80.9 KB
95	JZ-JQR-03-02-05 梁4.SLDPRT	73.2 KB
96	JZ-JQR-03-02-06 梁5.SLDPRT	82.3 KB
97	JZ-JQR-03-02-07 梁6.SLDPRT	74.4 KB
98	JZ-JQR-03-02-08 板1.SLDPRT	57 KB
99	JZ-JQR-03-02-09 油缸回转支座1.SLDPRT	76 KB
100	JZ-JQR-03-02-10 板2.SLDPRT	58.7 KB
101	JZ-JQR-03-02-11 板3.SLDPRT	59.6 KB
102	JZ-JQR-03-02-12 板4.SLDPRT	51.6 KB
103	JZ-JQR-03-02-13 板5.SLDPRT	51.2 KB
104	JZ-JQR-04 液压组件.SLDASM	8.51 MB
105	JZ-JQR-04 液压组件.SLDDRW	1.39 MB
106	JZ-JQR-04-01 油箱.SLDPRT	110 KB
107	JZ-JQR-04-02 电机支座.SLDPRT	128 KB
108	JZ-JQR-04-03 电机.SLDPRT	985 KB
109	JZ-JQR-04-04 钟形罩.SLDPRT	240 KB
110	JZ-JQR-04-05 柱塞泵.SLDPRT	4.99 MB
111	JZ-JQR-04-06 联轴器.SLDPRT	760 KB
112	JZ-JQR-04-07 出油管法兰盘.SLDPRT	131 KB
113	JZ-JQR-04-08 吸油管法兰盘.SLDPRT	145 KB
114	JZ-JQR-04-09 硬管1.SLDPRT	84 KB
115	JZ-JQR-04-10 阀块垫板.SLDPRT	87.6 KB
116	JZ-JQR-04-11 硬管2.SLDPRT	93.2 KB
117	JZ-JQR-04-12 硬管3.SLDPRT	88.3 KB
118	JZ-JQR-04-13 硬管4.SLDPRT	70 KB
119	JZ-JQR-04-14 硬管5.SLDPRT	72.3 KB
120	JZ-JQR-04-15 硬管6.SLDPRT	72.1 KB
121	JZ-JQR-04-16 硬管7.SLDPRT	70.8 KB
122	JZ-JQR-04-17 软管1.SLDPRT	188 KB
123	JZ-JQR-04-18 软管2.SLDPRT	176 KB
124	JZ-JQR-04-19 软管3.SLDPRT	200 KB
125	JZ-JQR-04-20 软管4.SLDPRT	200 KB
126	JZ-JQR-04-21 软管5.SLDPRT	142 KB
127	JZ-JQR-04-22 软管6.SLDPRT	134 KB
128	JZ-JQR-04-23 软管7.SLDPRT	140 KB
129	JZ-JQR-04-24 软管8.SLDPRT	158 KB
130	JZ-JQR-05 搜救器组件.SLDPRT	4.01 MB
131	QUQ 型液压空气滤清器 J.SLDPRT	1.74 MB
132	S10单向阀J.SLDPRT	114 KB
133	Y-100压力表-J.SLDPRT	1.27 MB
134	Z2FS10 叠加式双向节流阀 J.SLDPRT	1.3 MB
135	Z2S10 叠加式双向液压锁 J.SLDPRT	1.17 MB
136	国标囊式蓄能器(螺纹连接) NXQ J.SLDPRT	152 KB
137	镜向JZ-JQR-01-02 行走履带支撑架焊合.SLDASM	118 KB
138	镜向JZ-JQR-01-02-01 支撑架焊合梁1.SLDPRT	79.9 KB
139	镜向JZ-JQR-01-02-02 支撑架焊合梁2.SLDPRT	84.5 KB
140	镜向JZ-JQR-01-02-03 支撑架焊合梁3.SLDPRT	84.6 KB
141	镜向JZ-JQR-01-02-04 支撑架固定板1.SLDPRT	74.7 KB
142	镜向JZ-JQR-01-02-05 回转套1.SLDPRT	27.5 KB
143	镜向JZ-JQR-01-02-07 支撑架焊合梁5.SLDPRT	77.3 KB
