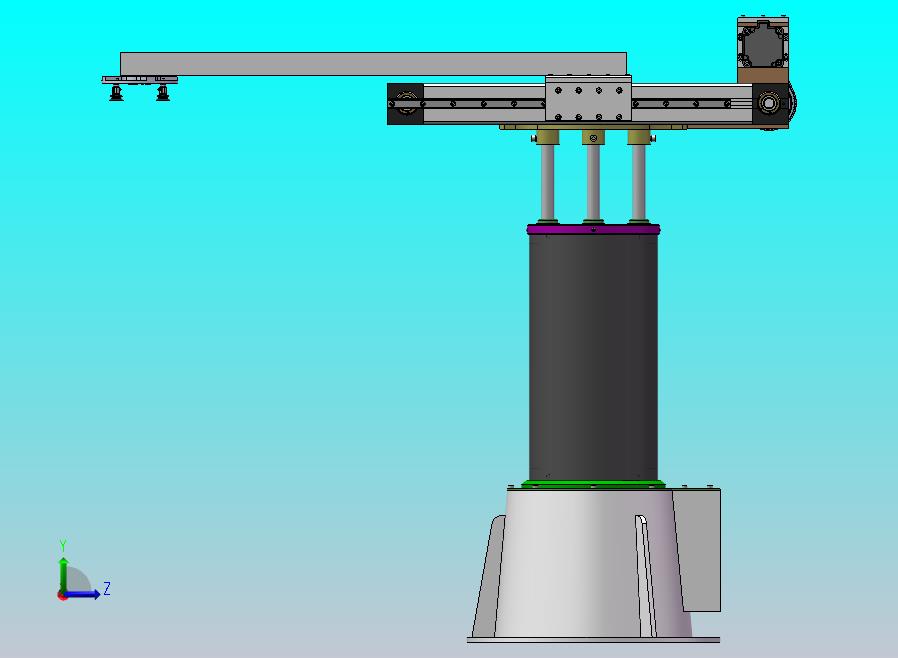

四轴吸盘机械手SW（ID:662145）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | BZ-J21_9-M6x14-内六角螺钉.SLDPRT | 185 KB |
| 2 | ECMA-C20401ES.SLDPRT | 314 KB |
| 3 | ECMA-C20602ES.sldprt | 494 KB |
| 4 | ECMA-C20604ES.SLDPRT | 816 KB |
| 5 | ECMA-C20804ES.SLDPRT | 1.01 MB |
| 6 | ECMA-C20807ES.SLDPRT | 1.92 MB |
| 7 | ECMA-C20907ES.SLDPRT | 2.57 MB |
| 8 | ECMA-C21010ES.SLDPRT | 425 KB |
| 9 | ECMA-C21020ES.SLDPRT | 432 KB |
| 10 | ECMA-E21310ES.SLDPRT | 1.25 MB |
| 11 | GB893．1-86孔用弹性挡圈A型47×1．5.SLDPRT | 87.7 KB |
| 12 | GB894．1-86轴用弹性挡圈A型40.SLDPRT | 91.2 KB |
| 13 | GB894．1-86轴用弹性挡圈A型45.SLDPRT | 91.1 KB |
| 14 | GB／T276-94深沟球轴承61805-2RZ（内径25）.SLDPRT | 1.04 MB |
| 15 | GB／T276-94深沟球轴承6204-2Z（内径20）.SLDPRT | 421 KB |
| 16 | GB／T70．1-2000内六角圆柱头螺钉M10×50.SLDPRT | 118 KB |
| 17 | GB／T70．1-2000内六角圆柱头螺钉M3×10.SLDPRT | 248 KB |
| 18 | GB／T70．1-2000内六角圆柱头螺钉M3×12.SLDPRT | 122 KB |
| 19 | GB／T70．1-2000内六角圆柱头螺钉M4×10.SLDPRT | 251 KB |
| 20 | GB／T70．1-2000内六角圆柱头螺钉M4×12.SLDPRT | 124 KB |
| 21 | GB／T70．1-2000内六角圆柱头螺钉M4×25.SLDPRT | 115 KB |
| 22 | GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT | 124 KB |
| 23 | GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 122 KB |
| 24 | GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT | 123 KB |
| 25 | GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT | 249 KB |
| 26 | GB／T70．1-2000内六角圆柱头螺钉M6×12.SLDPRT | 128 KB |
| 27 | GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT | 125 KB |
| 28 | GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT | 252 KB |
| 29 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 120 KB |
| 30 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 125 KB |
| 31 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 119 KB |
| 32 | GB／T70．1-2000内六角圆柱头螺钉M6×70.SLDPRT | 113 KB |
| 33 | GB／T70．1-2000内六角圆柱头螺钉M8×12.SLDPRT | 126 KB |
| 34 | GB／T70．1-2000内六角圆柱头螺钉M8×16.SLDPRT | 126 KB |
| 35 | GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 123 KB |
| 36 | GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 128 KB |
| 37 | GB／T70．2-2000内六角平圆头螺钉M4×16.SLDPRT | 172 KB |
| 38 | GB／T70．3-2000内六角沉头螺钉M3×10.SLDPRT | 296 KB |
| 39 | GB／T70．3-2000内六角沉头螺钉M5×16.SLDPRT | 323 KB |
| 40 | GB／T77-2000内六角平端紧定螺钉M10×20.SLDPRT | 111 KB |
| 41 | GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT | 99.2 KB |
| 42 | GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT | 100 KB |
| 43 | GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT | 92.3 KB |
| 44 | GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT | 101 KB |
| 45 | GB／T95-2002平垫圈C级10×2.SLDPRT | 133 KB |
| 46 | GB／T95-2002平垫圈C级4×0．8.SLDPRT | 57.2 KB |
| 47 | GS19-d19.SLDPRT | 208 KB |
| 48 | GS19-弹性体.SLDPRT | 226 KB |
| 49 | L型同步带.SLDPRT | 75.8 KB |
| 50 | WG-LZ-GS19_19_19-KTR联轴器.SLDASM | 151 KB |
| 51 | ~$ECMA-C20401ES.SLDPRT | 14 B |
| 52 | ~$同步带450.SLDPRT | 14 B |
| 53 | ~$同步带550.SLDPRT | 14 B |
| 54 | 一轴底固定板.SLDPRT | 234 KB |
| 55 | 一轴底板1.SLDPRT | 167 KB |
| 56 | 一轴底浮动板.SLDPRT | 242 KB |
| 57 | 一轴装配体.SLDASM | 2.25 MB |
| 58 | 一轴顶固定板.SLDPRT | 236 KB |
| 59 | 一轴顶浮动板.SLDPRT | 264 KB |
| 60 | 三维总图.png | 143 KB |
| 61 | 三轴同步轮座.SLDPRT | 172 KB |
| 62 | 三轴装配体.SLDASM | 4.34 MB |
| 63 | 丝杠.SLDPRT | 1.01 MB |
| 64 | 丝杠固定侧.SLDPRT | 110 KB |
| 65 | 丝杠支持侧.SLDPRT | 115 KB |
| 66 | 丝杠螺母.SLDPRT | 161 KB |
| 67 | 主视图.png | 91.3 KB |
| 68 | 二轴装配体.SLDASM | 2.42 MB |
| 69 | 二轴装配体.SLDDRW | 1020 KB |
| 70 | 俯视图.png | 70.1 KB |
| 71 | 光轴固定座（上30）.SLDPRT | 445 KB |
| 72 | 光轴固定座（下25）.SLDPRT | 179 KB |
| 73 | 光轴固定座（下30）.SLDPRT | 374 KB |
| 74 | 同步带66.SLDPRT | 749 KB |
| 75 | 同步轮轴.SLDPRT | 134 KB |
| 76 | 同步轮轴2.SLDPRT | 111 KB |
| 77 | 同步轮轴套.SLDPRT | 74.8 KB |
| 78 | 四轴装配体.SLDASM | 309 KB |
| 79 | 圆柱齿轮120×2.SLDPRT | 817 KB |
| 80 | 圆柱齿轮20×2.SLDPRT | 706 KB |
| 81 | 大套管.SLDPRT | 57.3 KB |
| 82 | 大带轮66.SLDPRT | 1.01 MB |
| 83 | 大带轮挡片.SLDPRT | 62.8 KB |
| 84 | 套管套圈.SLDPRT | 124 KB |
| 85 | 导轨20.SLDPRT | 1.95 MB |
| 86 | 导轨带轮.SLDPRT | 375 KB |
| 87 | 导轨滑块20.SLDPRT | 6.94 MB |
| 88 | 小带轮22.SLDPRT | 875 KB |
| 89 | 左视图.png | 74.6 KB |
| 90 | 底座.SLDPRT | 357 KB |
| 91 | 底座上盖.SLDPRT | 114 KB |
| 92 | 手臂.SLDPRT | 81.8 KB |
| 93 | 旋转盘.SLDPRT | 237 KB |
| 94 | 机械手装配体.SLDASM | 8.32 MB |
| 95 | 滑台张紧座.SLDPRT | 139 KB |
| 96 | 滑块外接板.SLDPRT | 121 KB |
| 97 | 滑座.SLDPRT | 162 KB |
| 98 | 电机固定座.SLDPRT | 158 KB |
| 99 | 电机定位推板.SLDPRT | 84.8 KB |
| 100 | 电机支架.SLDPRT | 164 KB |
| 101 | 电机法兰1.SLDPRT | 160 KB |
| 102 | 直线轴承内径25.SLDPRT | 125 KB |
| 103 | 直线轴承内径30.SLDPRT | 121 KB |
| 104 | 真空吸盘.SLDPRT | 237 KB |
| 105 | 空心轴外径25.SLDPRT | 48.6 KB |
| 106 | 空心轴外径30.SLDPRT | 49.6 KB |
| 107 | 联轴器安装架.SLDPRT | 353 KB |
| 108 | 联轴器过度架.SLDPRT | 147 KB |
| 109 | 转盘轴承内径170 无齿.SLDPRT | 1.94 MB |
| 110 | 转盘轴承内径170外径330.SLDPRT | 1.73 MB |
| 111 | 铝型材.SLDPRT | 197 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要150金币
图纸ID：662145
文件大小：54.99M
软件版本：SOLIDWORKS 2014
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-02-04
图纸介绍：
