立式焊接机SW（ID:685481）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0.38kw 伺服 抱闸 紧凑型 1FK7022-5AK71-1LB3.SLDPRT | 466 KB |
| 2 | 34320001.sldprt | 53.8 KB |
| 3 | E2B_M12KS04_M1_B1.SLDASM | 88.8 KB |
| 4 | FK20組合件-200.SLDPRT | 2.77 MB |
| 5 | GB894．2-86轴用弹性挡圈B型20(65Mn)-预焊200.SLDPRT | 89.8 KB |
| 6 | GB／T1097-1979导向平键A型12×70-II期-预焊.SLDPRT | 171 KB |
| 7 | GB／T276-94深沟球轴承6004-2Z(成品)-预焊200.SLDPRT | 639 KB |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M6×16(8．8级)-预焊200.SLDPRT | 117 KB |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M8×16(8．8级)-预焊200.SLDPRT | 119 KB |
| 10 | GB／T818-2000十字槽盘头螺钉M5×8(钢)-预焊200.SLDPRT | 125 KB |
| 11 | GB／T95-2002 平垫圈C级10×2(钢)BSST-预焊.SLDPRT | 66.8 KB |
| 12 | HGH20CA+SH_滑块.SLDASM | 317 KB |
| 13 | HGH20C__X2_5DE65C01_X0__temp.sldprt | 345 KB |
| 14 | HGH30HA-II期-预焊.sldprt | 202 KB |
| 15 | HGR20_1700.sldprt | 315 KB |
| 16 | HGR20_450.sldprt | 288 KB |
| 17 | HGR30 - 1500-II期-预焊.sldprt | 173 KB |
| 18 | JWH-HH.JZL-00-01-2017.5.12BSST-预焊.SLDPRT | 170 KB |
| 19 | JWH-HH.JZL-00-02-2017.5.12BSST-预焊.SLDPRT | 123 KB |
| 20 | JWH-HH.JZL-00-03-2017.5.12BSST-预焊.SLDPRT | 84.7 KB |
| 21 | JWH-HH.JZL-00-04-2017.5.12BSST-预焊.SLDPRT | 178 KB |
| 22 | JWH-HH.JZL-00-05-2017.5.12BSST-预焊.SLDPRT | 88.3 KB |
| 23 | JWH-HH.JZL-00-06-2017.5.12BSST-预焊.SLDPRT | 124 KB |
| 24 | JWH-五辊校直器-2017.5.12BSST-预焊.SLDASM | 126 KB |
| 25 | JWH-垫圈 8-2017.5.12BSST-预焊.SLDPRT | 90.2 KB |
| 26 | JWH-导丝软管-2017.5.12BSST-预焊.SLDPRT | 142 KB |
| 27 | JWH-护板直缝外焊-ZF-预焊200-纵向.SLDPRT | 78.3 KB |
| 28 | JWH-护板直缝外焊-ZF-预焊200.SLDPRT | 78 KB |
| 29 | JWH-接头1-2017.5.12BSST-预焊.SLDPRT | 189 KB |
| 30 | JWH-接头2-2017.5.12BSST-预焊.SLDPRT | 123 KB |
| 31 | JWH-接头3-2017.5.12BSST-预焊.SLDPRT | 146 KB |
| 32 | JWH-正交十辊校直器-2017.5.12BSST-预焊.SLDASM | 350 KB |
| 33 | JWH-滑板上板-直缝外焊-ZF-预焊200-纵向.SLDPRT | 253 KB |
| 34 | JWH-滑板上板-直缝外焊-ZF-预焊200.SLDPRT | 297 KB |
| 35 | JWH-滚珠丝母座-直缝外焊-ZF-预焊200.SLDPRT | 130 KB |
| 36 | JWH-滚珠滑座组-ZF-预焊200-纵向.SLDASM | 594 KB |
| 37 | JWH-滚珠滑座组-ZF-预焊200.SLDASM | 623 KB |
| 38 | JWH-焊剂斗横架管夹-借用-螺直BSS.SLDPRT | 160 KB |
| 39 | JWH-螺栓 M8×40-2017.5.12BSST-预焊.SLDPRT | 144 KB |
| 40 | JWH-螺母 M8-2017.5.12BSST-预焊.SLDPRT | 95.9 KB |
| 41 | JWH-螺钉 M5×30-2017.5.12BSST-预焊.SLDPRT | 96 KB |
| 42 | JWH-轴承-2017.5.12BSST-预焊.SLDPRT | 141 KB |
| 43 | JWH-镜向HH.JZL-00-02-2017.5.12BSST-预焊.SLDPRT | 39.3 KB |
| 44 | JWH-镜向HH.JZL-00-03-2017.5.12BSST-预焊.SLDPRT | 76.1 KB |
| 45 | JWH-镜向垫圈 8-2017.5.12BSST-预焊.SLDPRT | 35 KB |
| 46 | JWH-镜向螺栓 M8×401-2017.5.12BSST-预焊.SLDPRT | 59.9 KB |
| 47 | JWH-镜向轴承-2017.5.12BSST-预焊.SLDPRT | 134 KB |
| 48 | JWH-风琴护罩-ZF-预焊200-纵向.SLDASM | 96.3 KB |
| 49 | JWH-风琴护罩-ZF-预焊200.SLDASM | 84.3 KB |
| 50 | JWH-风琴罩-ZF-预焊200.SLDPRT | 119 KB |
| 51 | JWH-风琴罩-ZF-预焊纵向.SLDPRT | 113 KB |
| 52 | M6H.sldprt | 30.1 KB |
| 53 | NMRV025_030_14_9.step.sldprt | 202 KB |
| 54 | NMRV030-14H8-TA1-S120.SLDASM | 317 KB |
| 55 | RV030-57X57-003.sldprt | 39.7 KB |
| 56 | RV030-i-φ8键3.sldprt | 2.03 MB |
| 57 | RV030-i-φ9-57X57(003)-A.SLDASM | 3.92 MB |
| 58 | RV030-φ9键3深22.sldprt | 33.3 KB |
| 59 | RV030-扭力臂.sldprt | 30.4 KB |
| 60 | RV030-油封20x30x7_1.sldprt | 45.4 KB |
| 61 | RV扭力臂_030.step.sldprt | 54 KB |
| 62 | RV输入空心轴_030_9_.step.sldprt | 29.2 KB |
| 63 | RV输出空心轴_030_14H8.step.sldprt | 32.4 KB |
| 64 | SFU02505-4 滚珠丝杠-直缝外焊前后滑板-ZF-预焊200-纵向.SLDPRT | 105 KB |
| 65 | SFU02505-4 滚珠丝杠-直缝外焊前后滑板-ZF-预焊200.SLDPRT | 113 KB |
| 66 | SFU02505-4 滚珠丝母-ZF-预焊200.SLDPRT | 117 KB |
| 67 | hexagon socket head cap screws gb_GB_FASTENER_SCREWS_HSHCS M5X12-N_2.sldprt | 32 KB |

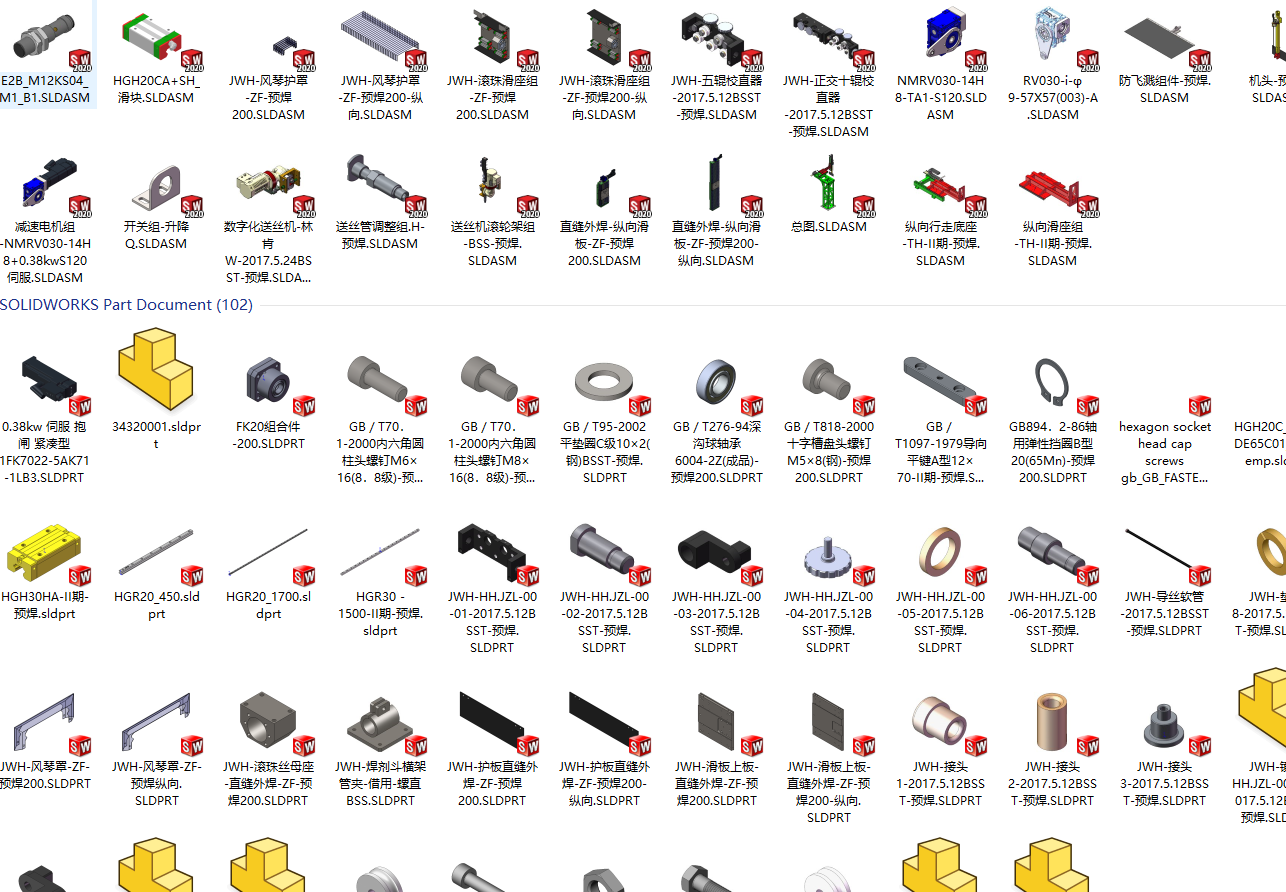

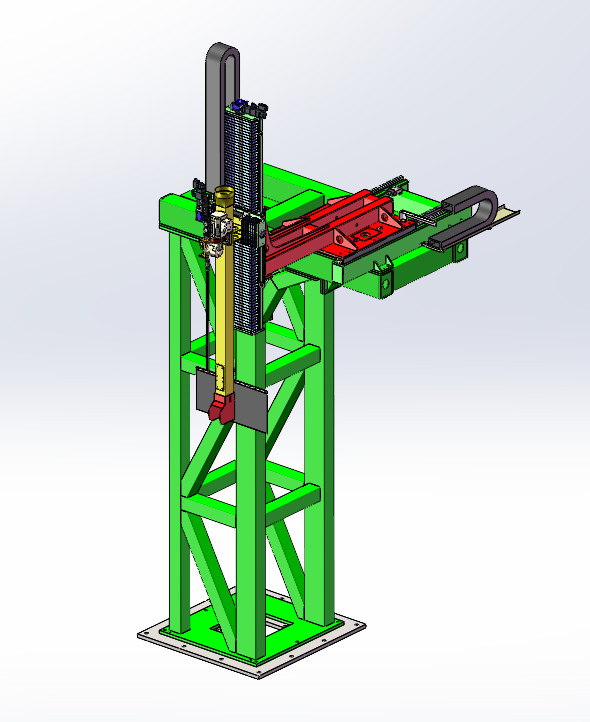

| 68 | 三维总图.png | 101 KB |
| 69 | 上座-预焊-框架式-BSS.SLDPRT | 417 KB |

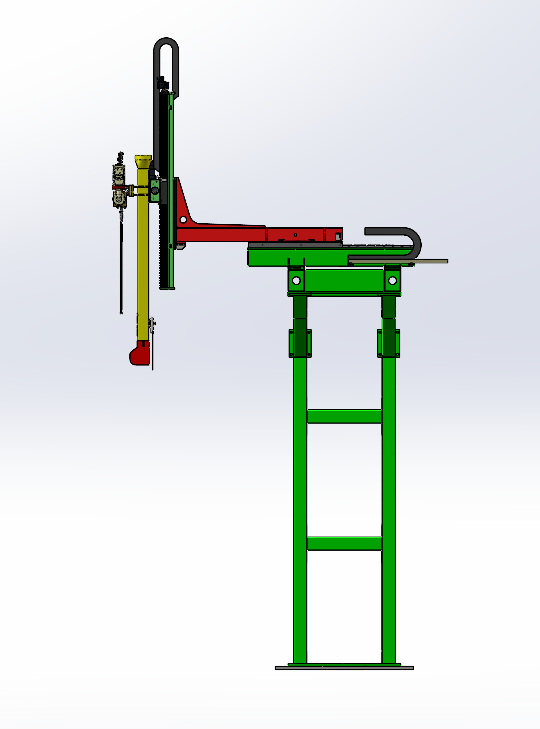

| 70 | 主视图.png | 53.4 KB |
| 71 | 内六角圆柱头螺钉M10×35[GB／T70．1-2000]8．8级BSST-预焊.SLDPRT | 112 KB |
| 72 | 内焊送丝管接头.H-预焊.SLDPRT | 170 KB |
| 73 | 内焊送丝管调节管.H-预焊.SLDPRT | 240 KB |
| 74 | 减速电机组-NMRV030-14H8+0.38kwS120伺服.SLDASM | 474 KB |
| 75 | 压板-预焊防飞溅.SLDPRT | 88.1 KB |
| 76 | 吸嘴-除尘-预焊.SLDPRT | 155 KB |
| 77 | 地脚板-预焊-框架式-BSS.SLDPRT | 130 KB |
| 78 | 垫块-扭力臂30.SLDPRT | 186 KB |
| 79 | 基座-林肯数字化送丝机W-2017.5.12BSST-预焊.SLDPRT | 4.73 MB |
| 80 | 基座-预焊-框架式-BSS.SLDPRT | 772 KB |
| 81 | 基座-预焊机头.SLDPRT | 363 KB |
| 82 | 堵头18-减速机-预焊200.SLDPRT | 127 KB |
| 83 | 堵头18-减速机-预焊200轴承盖.SLDPRT | 146 KB |
| 84 | 安装座管-预焊防飞溅.SLDPRT | 77.1 KB |
| 85 | 开关架-M12.SLDPRT | 151 KB |
| 86 | 开关组-升降Q.SLDASM | 71.2 KB |
| 87 | 总图.SLDASM | 8.63 MB |
| 88 | 感应板-12横.SLDPRT | 132 KB |
| 89 | 感应板-12纵.SLDPRT | 79.9 KB |
| 90 | 护板-TH底座-II期-预焊.SLDPRT | 74.8 KB |
| 91 | 拖链 TKB35AX60.SLDPRT | 108 KB |
| 92 | 拖链 TKB45AX100.SLDPRT | 82.4 KB |
| 93 | 拖链壳-底座-II期-预焊.SLDPRT | 122 KB |
| 94 | 拖链架-底座-II期-预焊.SLDPRT | 91.2 KB |
| 95 | 拖链架-移动.SLDPRT | 120 KB |
| 96 | 拖链架-跟踪入口..SLDPRT | 79.1 KB |
| 97 | 拖链架-跟踪出口..SLDPRT | 81.4 KB |
| 98 | 挡块-底座 TH-II期-预焊.SLDPRT | 75.9 KB |
| 99 | 挡块死-底座 TH-II期-预焊.SLDPRT | 92.8 KB |
| 100 | 接近开关M18x1.5-II期-预焊.SLDPRT | 97.5 KB |
| 101 | 控制盒-林肯数字化送丝机BSST-预焊.SLDPRT | 6.05 MB |
| 102 | 数字化送丝机-林肯W-2017.5.24BSST-预焊.SLDASM | 1.42 MB |
| 103 | 斜支架-预焊-框架式-BSS.SLDPRT | 160 KB |
| 104 | 明细.png | 266 KB |
| 105 | 机头-预焊.SLDASM | 2.67 MB |

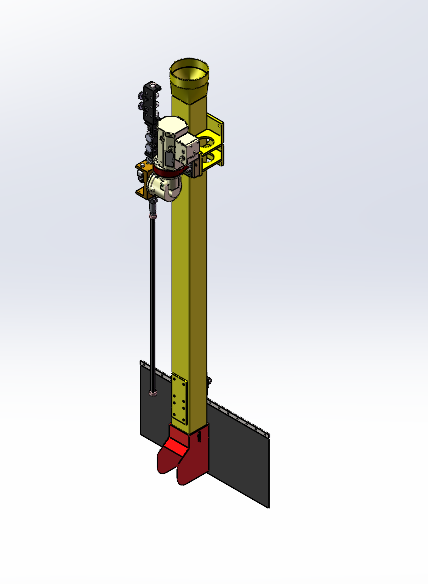

| 106 | 机头.png | 43.4 KB |
| 107 | 电机-林肯数字化送丝机W-2017.5.12BSST-预焊.SLDPRT | 5.73 MB |
| 108 | 直缝外焊-纵向滑板-ZF-预焊200-纵向.SLDASM | 4.91 MB |
| 109 | 直缝外焊-纵向滑板-ZF-预焊200.SLDASM | 5.41 MB |
| 110 | 直缝外焊-纵向滑板-基座-ZF-预焊200-纵向.SLDPRT | 364 KB |
| 111 | 直缝外焊-纵向滑板-基座-ZF-预焊200.SLDPRT | 276 KB |
| 112 | 纵向基座-TH-II期-预焊.SLDPRT | 799 KB |
| 113 | 纵向滑块座-TH-II期-预焊.SLDPRT | 584 KB |
| 114 | 纵向滑座组-TH-II期-预焊.SLDASM | 347 KB |
| 115 | 纵向行走底座-TH-II期-预焊.SLDASM | 636 KB |
| 116 | 纵向行走装置.png | 104 KB |
| 117 | 绝缘套8-送丝机W-2017.5.12BSST-预焊.SLDPRT | 72.8 KB |
| 118 | 绝缘板M8-送丝机W-2017.5.12BSST-预焊.SLDPRT | 392 KB |
| 119 | 缓冲垫-底座TH-II期-预焊.SLDPRT | 171 KB |
| 120 | 轮组-林肯数字化送丝机W-2017.5.12BSST-预焊.SLDPRT | 3.45 MB |
| 121 | 输入法兰-伺服.SLDPRT | 83.1 KB |
| 122 | 连接板-滑板预焊.SLDPRT | 130 KB |
| 123 | 送丝机滚轮架组-BSS-预焊.SLDASM | 2.01 MB |
| 124 | 送丝管调整组.H-预焊.SLDASM | 171 KB |
| 125 | 防尘罩-预焊.SLDPRT | 51.9 KB |
| 126 | 防飞溅组件-预焊.SLDASM | 104 KB |
| 127 | 除尘接口-预焊.SLDPRT | 190 KB |
| 128 | 顶紧块-TH滑架-II期-预焊.SLDPRT | 90 KB |
| 129 | 齿条508.94 54×3-II期-预焊.SLDPRT | 326 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要58金币
图纸ID：685481
文件大小：73.43M
软件版本：SOLIDWORKS 2023
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-02-27
图纸介绍：
