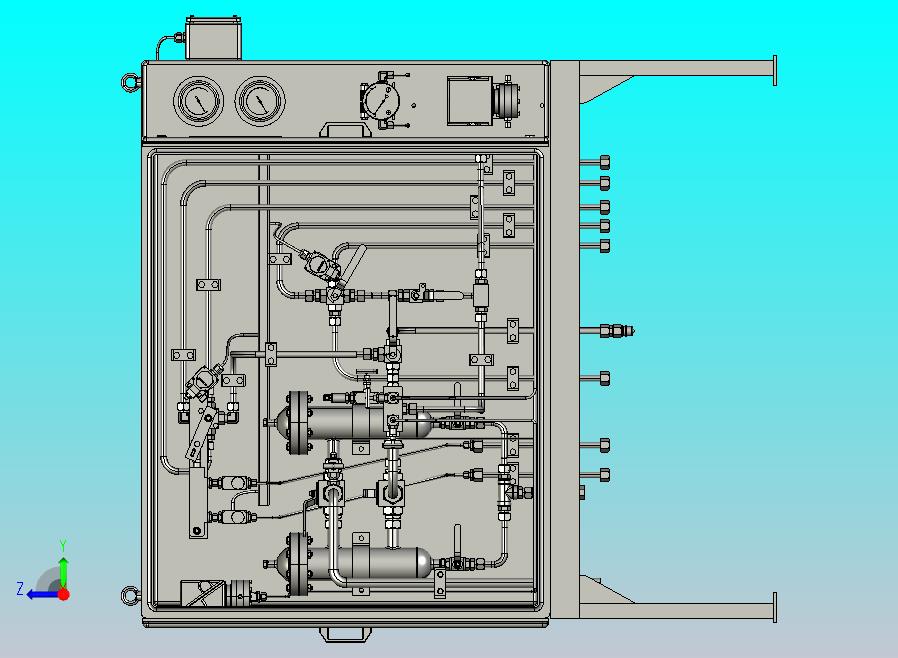

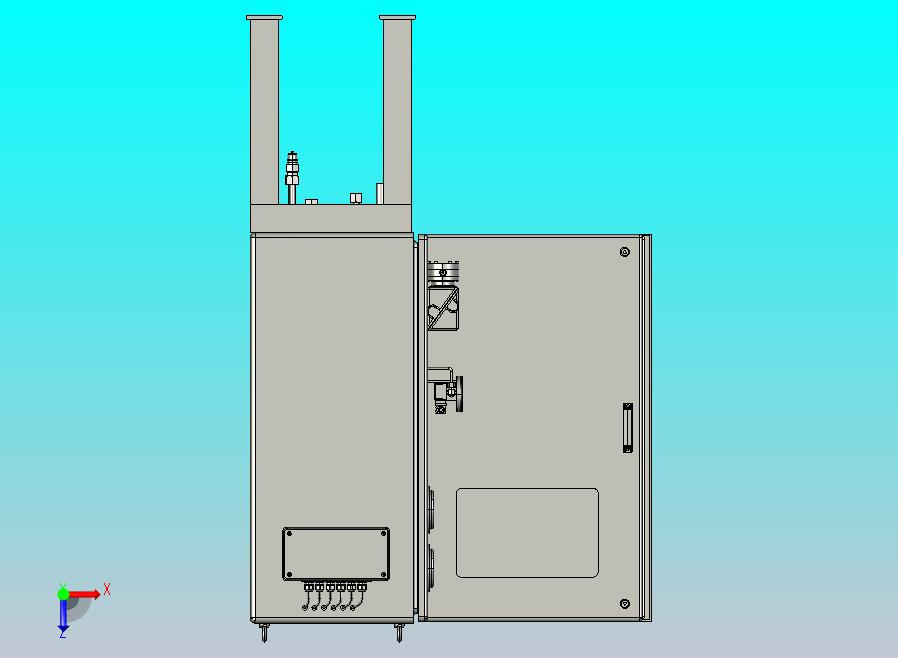

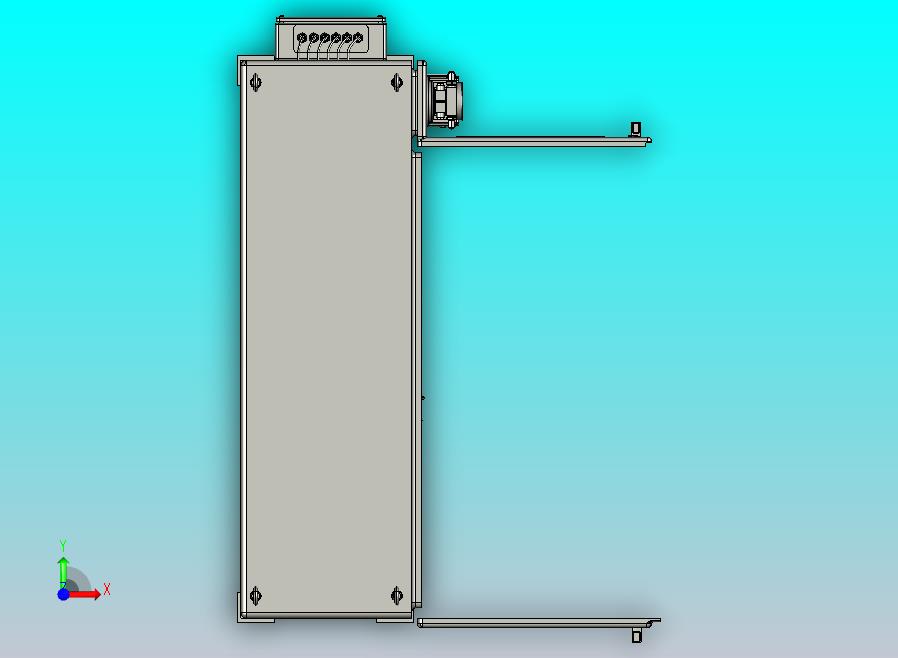

MIV密封控制单元的功能是在压力下向主入口阀的密封提供流体，以防止在阀门关闭的情况下发生泄漏。该装置包含必要的带内部管道的驱动球阀(3通、4通)。水是加压介质，所有浸湿部件都是不锈钢，包括管道（ID:708141）
设备部件
/
管道附件 /
MIV密封控制单元的功能是在压力下向主入口阀的密封提供流体，以防止在阀门关闭的情况下发生泄漏。该装置包含必要的带内部管道的驱动球阀(3通、4通)。水是加压介质，所有浸湿部件都是不锈钢，包括管道
122
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | MIV_ASSEMBLY R-00.igs | 47.5 MB |

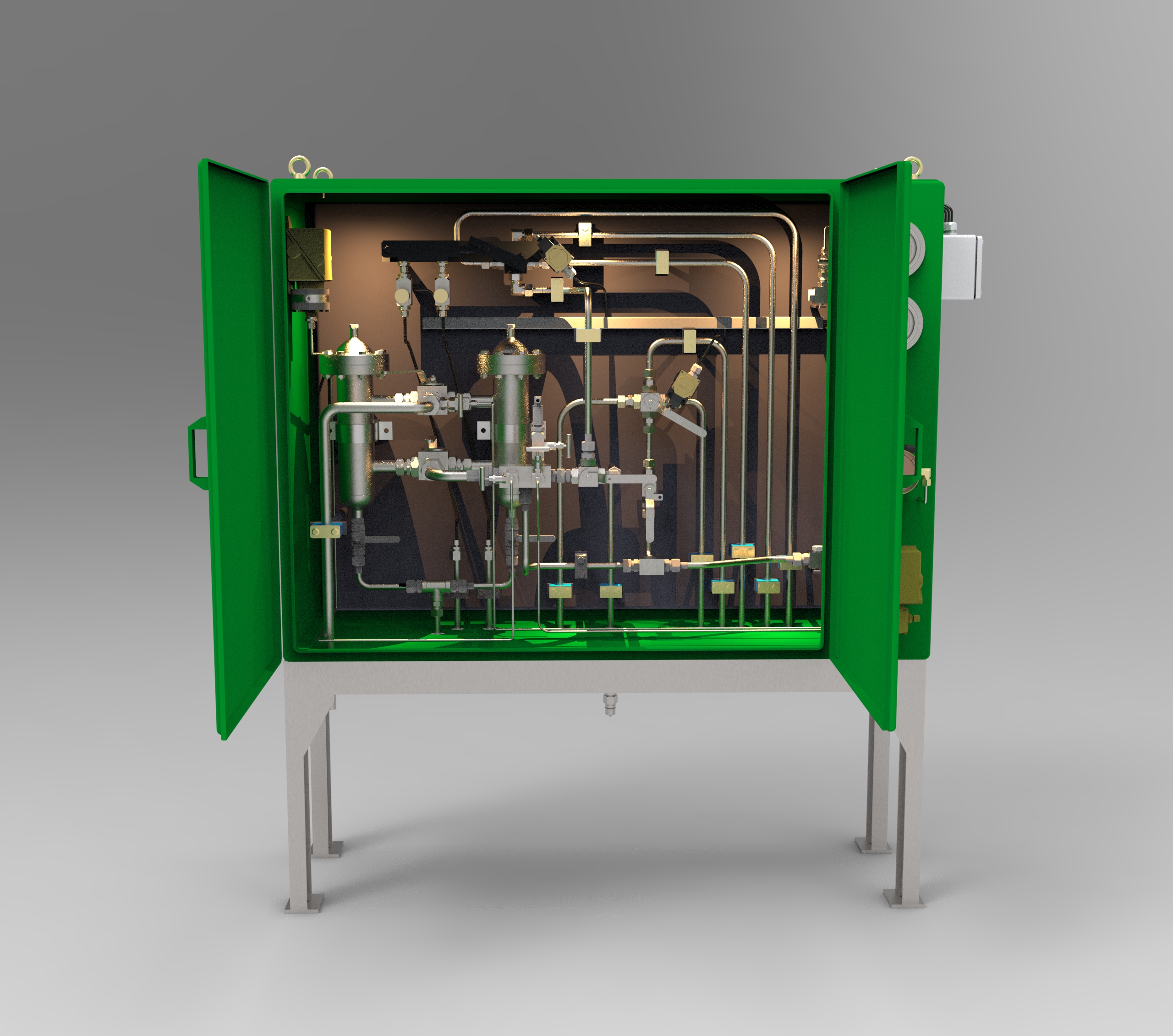

| 2 | miv1.35.jpg | 1.49 MB |

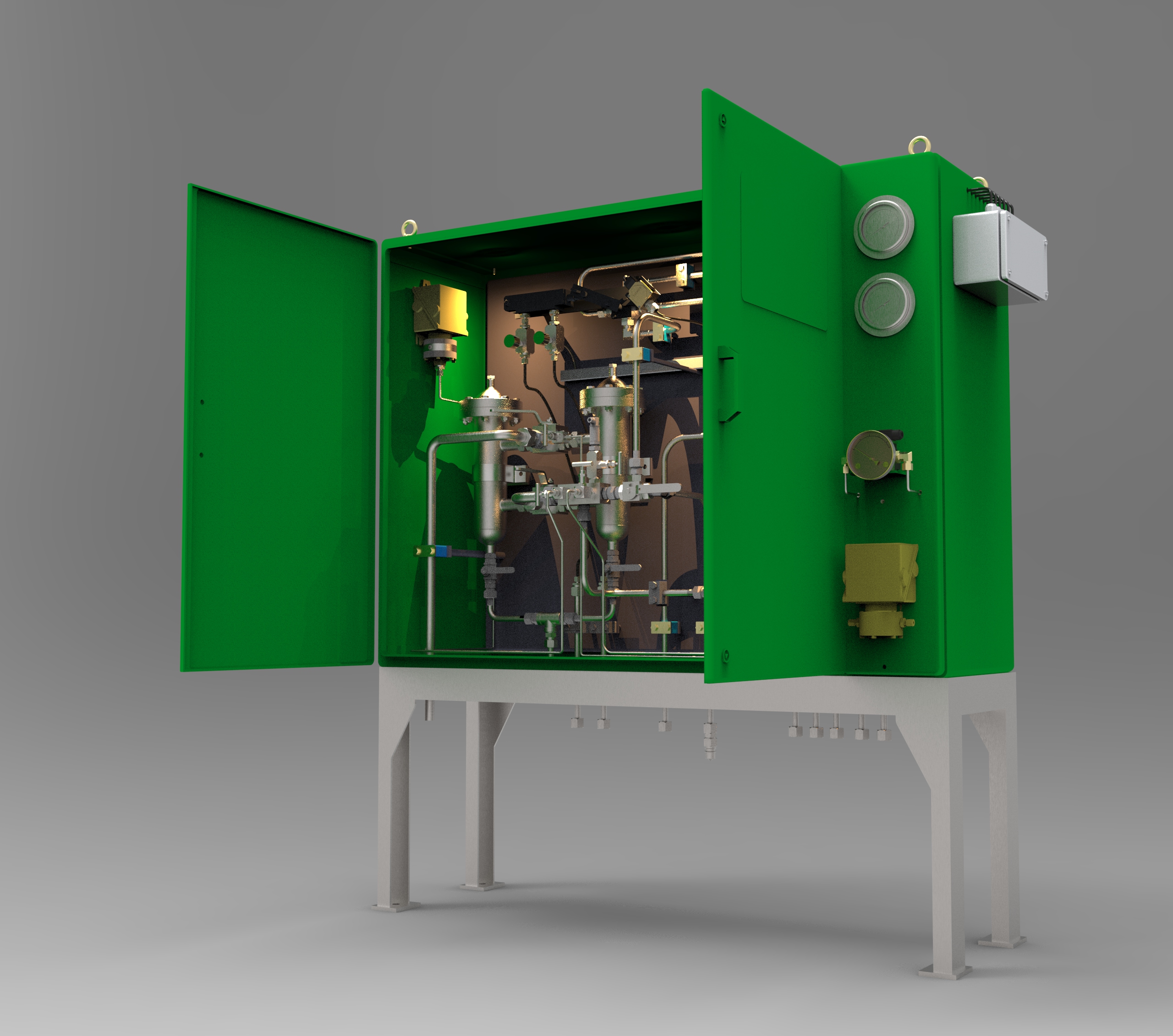

| 3 | miv12.36.jpg | 1.43 MB |

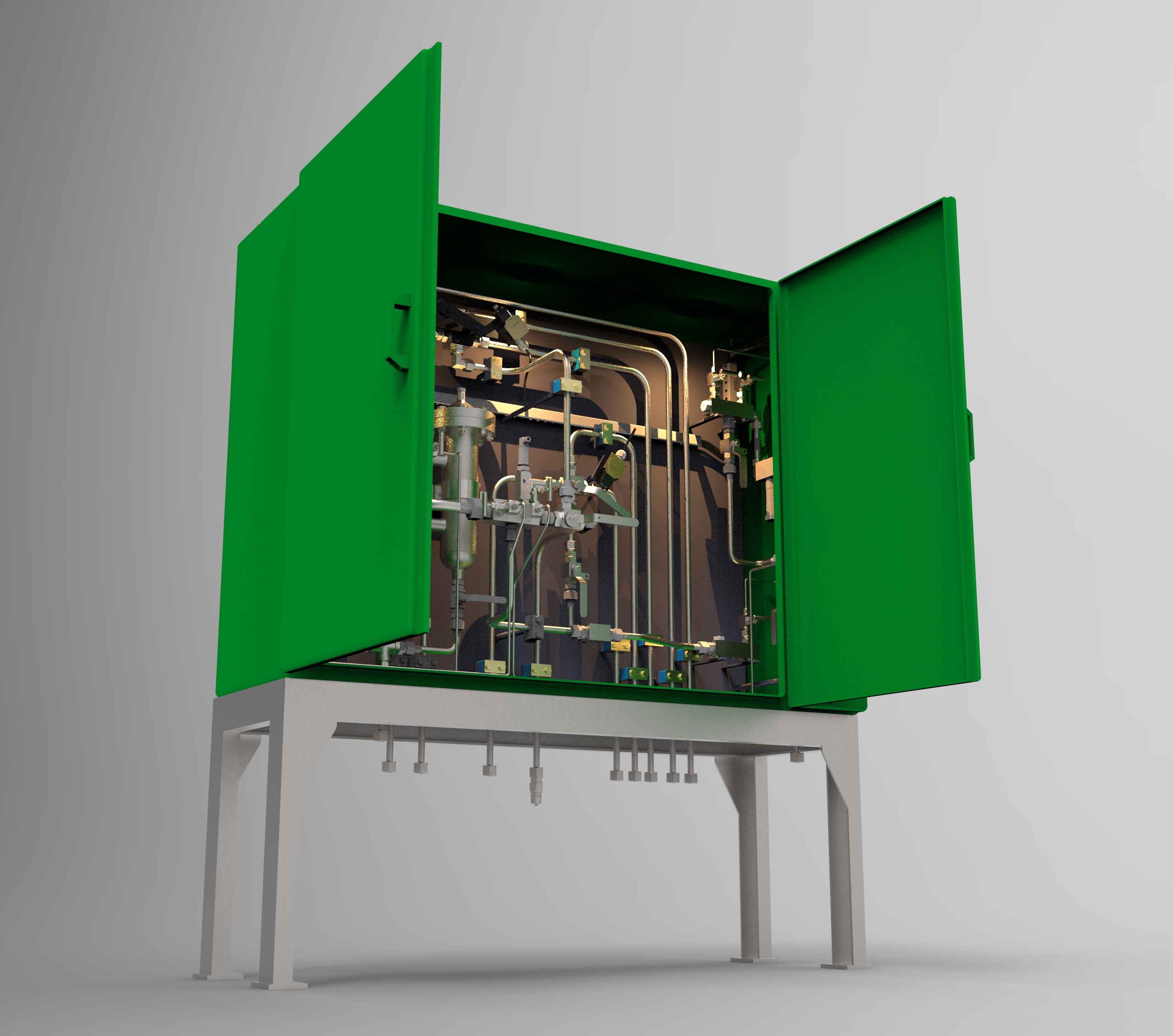

| 4 | miv13.37.jpg | 1.23 MB |

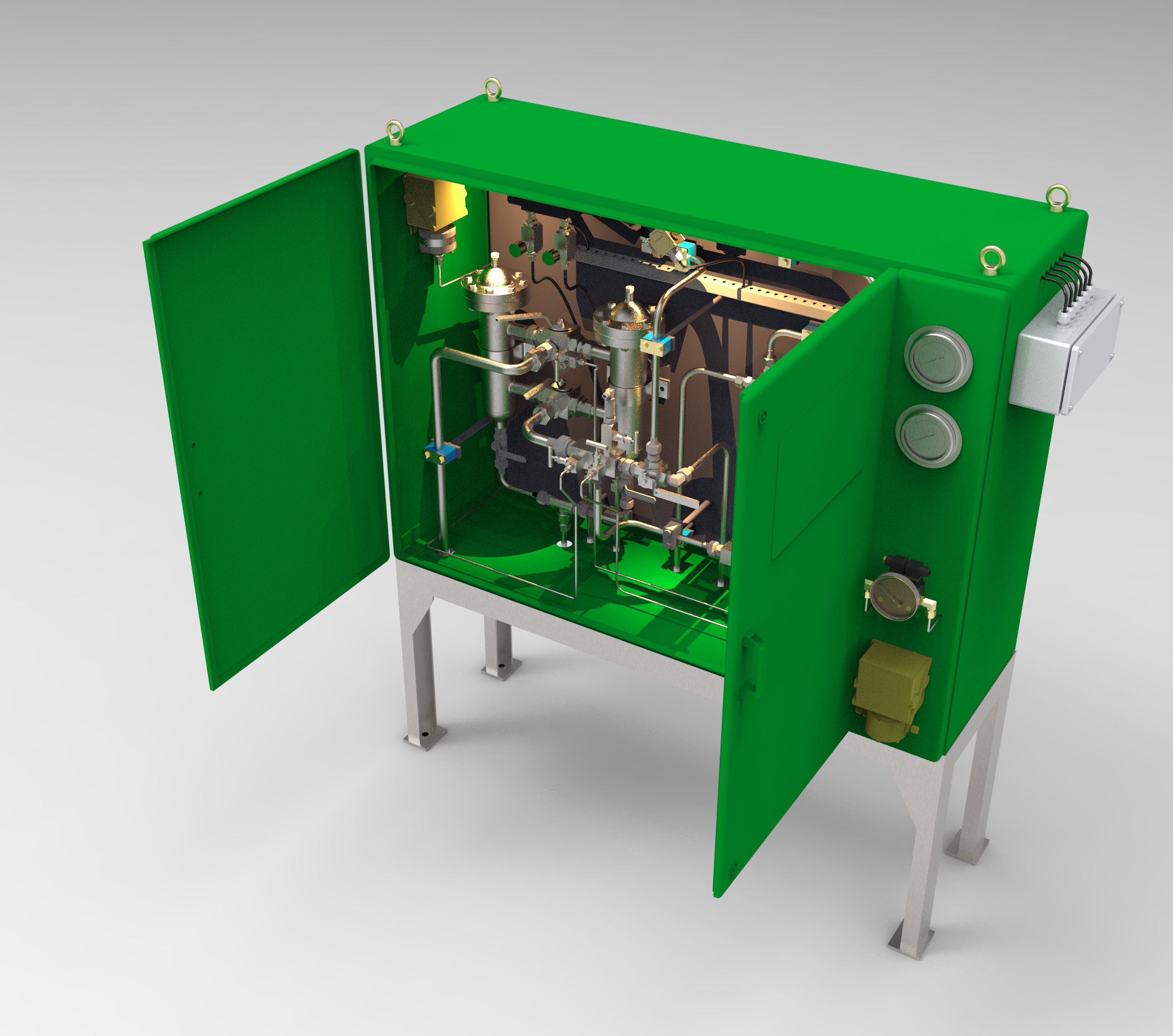

| 5 | miv14.38.jpg | 1.62 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：708141
文件大小：54.53M
软件版本：IGS
图纸格式：igs
参数/编辑：可修改，不包括参数
上传时间：2025-03-25
图纸介绍：
