四自由度平台无人机抛射系统-三维sw+二维CAD+说明书（ID:806771）
138
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00.总装3.SLDASM | 22.3 MB |
| 2 | 00基于四自由度平台的无人机抛射系统 A0.DWG | 5.31 MB |
| 3 | 1-5M30齿.SLDPRT | 91.5 KB |
| 4 | 1-kp000轴承座 国赛.SLDPRT | 106 KB |
| 5 | 1-传动件-01.SLDPRT | 136 KB |
| 6 | 1-刹车滴支撑铝管70mm.SLDPRT | 87.8 KB |
| 7 | 1-夹紧式同步轮5M18齿-01.SLDPRT | 109 KB |
| 8 | 1-撒放器1-飞-01.SLDPRT | 117 KB |
| 9 | 1-涨紧轮支撑1.SLDPRT | 129 KB |
| 10 | 1-溪地3508电机座.SLDPRT | 142 KB |
| 11 | 1-环2-B.SLDPRT | 105 KB |
| 12 | 1.png | 142 KB |
| 13 | 10-22-6轴承.SLDPRT | 90.2 KB |
| 14 | 1751645776331623.zip | 254 MB |
| 15 | 2.png | 43.6 KB |
| 16 | 2006以及电机座.SLDASM | 8.84 MB |
| 17 | 21RM_飞镖.02.01.0108(2006电机).SLDPRT | 291 KB |
| 18 | 3-10-2.5塞打.SLDPRT | 97.5 KB |
| 19 | 3-8-3轴承.SLDPRT | 83.8 KB |
| 20 | 3-RPS并联稳定平台.SLDASM | 357 KB |
| 21 | 3.png | 35.5 KB |
| 22 | 34320001油嘴.sldprt | 56.2 KB |
| 23 | 3508联轴器.SLDPRT | 94.9 KB |
| 24 | 3m20齿同步轮.SLDPRT | 100 KB |
| 25 | 4.png | 77 KB |
| 26 | 40-M3-20-5-4孔 转接件 （分享五金加工厂）.SLDPRT | 95.6 KB |
| 27 | 5.png | 80.1 KB |
| 28 | 6020支撑板3mm.SLDPRT | 147 KB |
| 29 | 6020直接固定板.SLDPRT | 296 KB |
| 30 | 6020直连板——单只风车固定板3mm.SLDPRT | 154 KB |
| 31 | 7mm滑轨-985.SLDPRT | 131 KB |
| 32 | Alliance配件-电机2006.SLDPRT | 15.1 MB |
| 33 | Alliance配件-电机6020.SLDPRT | 2.22 MB |
| 34 | DJI S900 STEP File.SLDASM | 6.5 MB |
| 35 | M3-6-6-21转接件.SLDPRT | 94 KB |
| 36 | M6H.sldprt | 30.8 KB |
| 37 | MGN9H滑块.SLDPRT | 76.3 KB |
| 38 | QHH35C.sldprt | 184 KB |
| 39 | QHH35CA滑块.sldasm | 178 KB |
| 40 | QHR35轨道.sldprt | 271 KB |
| 41 | RobotPilots - 标准件 - 电机3508 - SR - SR.SLDPRT | 11.7 MB |
| 42 | X轴导轨.sldprt | 85.6 KB |
| 43 | X轴平移底板.sldprt | 215 KB |
| 44 | X轴滚珠丝杆.sldprt | 67.4 KB |
| 45 | Y轴导轨.sldprt | 84.4 KB |
| 46 | Y轴平移底板.sldprt | 134 KB |
| 47 | Y轴滚珠丝杆.sldprt | 65.2 KB |
| 48 | 上.SLDPRT | 372 KB |
| 49 | 上2.SLDPRT | 104 KB |
| 50 | 上板.SLDPRT | 375 KB |
| 51 | 下.SLDPRT | 313 KB |
| 52 | 下2.SLDPRT | 98.2 KB |
| 53 | 丝杆支座.sldprt | 76.7 KB |
| 54 | 传送带.SLDPRT | 76.8 KB |
| 55 | 传送带2.SLDPRT | 64.7 KB |
| 56 | 佰瑞特-12.9级圆头螺丝M3.SLDPRT | 207 KB |
| 57 | 佰瑞特-12.9级杯头螺丝M3.SLDPRT | 251 KB |
| 58 | 佰瑞特-12.9级杯头螺丝M4.SLDPRT | 323 KB |
| 59 | 佰瑞特-不锈钢尼龙防松螺母.SLDPRT | 291 KB |
| 60 | 佰瑞特-弹垫.SLDPRT | 279 KB |
| 61 | 供弹-挡边1.SLDPRT | 76.9 KB |
| 62 | 供弹-推动基板.SLDPRT | 201 KB |
| 63 | 供弹-柱铝方.SLDPRT | 115 KB |
| 64 | 供弹-框架连结前板11.SLDPRT | 125 KB |
| 65 | 供弹-铝工程方.SLDPRT | 172 KB |
| 66 | 供弹3-打印2.SLDPRT | 100 KB |
| 67 | 供弹3-板料9.SLDPRT | 140 KB |
| 68 | 供弹3-涨紧轮固定板.SLDPRT | 107 KB |
| 69 | 六自由度平台.SLDASM | 2.49 MB |
| 70 | 内圈.sldprt | 130 KB |
| 71 | 分享五金 6-6-21-M3四孔转接件.SLDPRT | 104 KB |
| 72 | 前板.SLDPRT | 111 KB |
| 73 | 压块.SLDPRT | 75.8 KB |
| 74 | 压块2.SLDPRT | 75.4 KB |
| 75 | 压块3.SLDPRT | 78 KB |
| 76 | 双轴平移模组.sldasm | 2.28 MB |
| 77 | 发射座上固定尼龙绳 A3.DWG | 195 KB |
| 78 | 发射座上固定尼龙绳打印件24-31.SLDPRT | 209 KB |
| 79 | 发射臂-中板-.SLDPRT | 457 KB |
| 80 | 发射臂-主臂-光轴.SLDPRT | 57.7 KB |
| 81 | 发射臂-主铝方.SLDPRT | 259 KB |
| 82 | 发射臂-副铝方.SLDPRT | 157 KB |
| 83 | 发射臂-变力后板-.SLDPRT | 637 KB |
| 84 | 发射臂-变力滑轨.SLDPRT | 103 KB |
| 85 | 发射臂-工板.SLDPRT | 166 KB |
| 86 | 发射臂-工铝方-下固定板.SLDPRT | 221 KB |
| 87 | 发射臂-工铝方.SLDPRT | 104 KB |
| 88 | 发射臂-电机放置板.SLDPRT | 908 KB |
| 89 | 发射臂-转轮安放板.SLDPRT | 893 KB |
| 90 | 发射臂-轴承座垫高板.SLDPRT | 95.4 KB |
| 91 | 发射装置 A1.DWG | 4.05 MB |
| 92 | 发射装置.SLDASM | 20.1 MB |
| 93 | 发射装置2.SLDASM | 20 MB |
| 94 | 右板.SLDPRT | 379 KB |
| 95 | 四自由度平台 A1.DWG | 623 KB |
| 96 | 四自由度平台.SLDASM | 2.5 MB |
| 97 | 四自由度平台2.SLDASM | 2.57 MB |
| 98 | 回转支承.sldasm | 305 KB |
| 99 | 国赛改进供弹模拟.SLDASM | 9.88 MB |
| 100 | 型面配合垫高打印件老镖.SLDPRT | 88.7 KB |
| 101 | 外圈.sldprt | 577 KB |
| 102 | 大砍刀.SLDPRT | 181 KB |
| 103 | 大砍刀2.SLDPRT | 173 KB |
| 104 | 大砍刀TPU.SLDPRT | 190 KB |
| 105 | 大砍刀限位打印件.SLDPRT | 71.4 KB |
| 106 | 大风车中间支撑件.SLDPRT | 116 KB |
| 107 | 定位圈.sldprt | 74.4 KB |
| 108 | 工作台.sldprt | 174 KB |
| 109 | 左右.SLDPRT | 295 KB |
| 110 | 平台.sldprt | 158 KB |
| 111 | 并排横向铝方.SLDPRT | 97 KB |
| 112 | 并行铝方加强.SLDPRT | 300 KB |
| 113 | 底座.sldprt | 175 KB |
| 114 | 底板.SLDPRT | 391 KB |
| 115 | 底板1.SLDPRT | 123 KB |
| 116 | 挡边限位.SLDPRT | 80.2 KB |
| 117 | 改进撒放器舵机座发加工.SLDPRT | 196 KB |
| 118 | 新供弹装配.SLDASM | 8.46 MB |
| 119 | 新滑台.SLDASM | 5.32 MB |
| 120 | 新滑台以及底板1.SLDASM | 7.56 MB |
| 121 | 新滑台推板 5,,.SLDPRT | 198 KB |
| 122 | 旋转平台.sldasm | 2.24 MB |
| 123 | 无人机.SLDPRT | 31.1 MB |
| 124 | 无人机2.SLDPRT | 37.5 MB |
| 125 | 无人机发射基座.SLDPRT | 813 KB |
| 126 | 液压杆.sldprt | 91.7 KB |
| 127 | 液压缸外壳.sldprt | 150 KB |
| 128 | 滑台板4mm 玻纤.SLDPRT | 253 KB |
| 129 | 滚珠丝杆螺母.SLDPRT | 108 KB |
| 130 | 球铰座.sldprt | 117 KB |
| 131 | 电机.SLDPRT | 2.46 MB |
| 132 | 电机安装板.sldprt | 103 KB |
| 133 | 电机改-2006板-框架.SLDPRT | 256 KB |
| 134 | 皮筋1.SLDPRT | 112 KB |
| 135 | 皮筋大转轮.SLDPRT | 294 KB |
| 136 | 皮筋大转轮固定板.SLDPRT | 420 KB |
| 137 | 皮筋转轮垫高.SLDPRT | 83.9 KB |
| 138 | 联轴器.sldprt | 142 KB |
| 139 | 肋板.SLDPRT | 89.5 KB |
| 140 | 舵机固定.SLDPRT | 241 KB |
| 141 | 舵机固定垫高.SLDPRT | 173 KB |
| 142 | 舵机模型.SLDPRT | 113 KB |
| 143 | 舵机装配加工件版本.SLDASM | 621 KB |
| 144 | 螺母座.sldprt | 120 KB |
| 145 | 说明书.docx | 6.37 MB |
| 146 | 钢球.sldprt | 90.7 KB |
| 147 | 铰链座 A3.DWG | 183 KB |
| 148 | 铰链座.sldprt | 67.5 KB |
| 149 | 销轴.sldprt | 43.1 KB |
| 150 | 长铝方固定6020.SLDPRT | 137 KB |
| 151 | 风车6020间接固定板.SLDPRT | 447 KB |
| 152 | 风车放弹打印件1.SLDPRT | 317 KB |
| 153 | 风车铝方.SLDPRT | 97.5 KB |
| 154 | 齿轮.SLDPRT | 177 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要600金币
图纸ID：806771
文件大小：259.61M
软件版本：SOLIDWORKS,AUTOCAD
图纸格式：sldasm,dwg,sldprt
参数/编辑：可修改，包括参数
上传时间：2025-07-05
图纸介绍：本设计为基于四自由度平台的无人机抛射系统，本系统有四自由度，可通过底部电机带动整体平台转动以此将无人机抛射到不同方向。

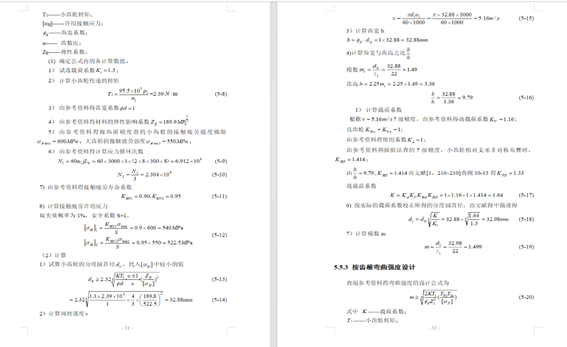

本文件为机械本科，包含三维、二维及论文，三维格式为solidworks格式，二维为CAD，论文有2.3w字。
