自动式板材毛刺去除机-三维sw+二维CAD+论文说明书（ID:806838）

机械设备 / 非标机械 / 自动式板材毛刺去除机-三维sw+二维CAD+论文说明书

244

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.jpg	240 KB
2	10.jpg	269 KB
3	14X40销.SLDPRT	57.9 KB
4	1圆柱齿轮20×2.5.SLDPRT	287 KB
5	1圆柱齿轮34×2.51.SLDPRT	427 KB
6	2.jpg	298 KB
7	20X14销.SLDPRT	74.3 KB
8	20X40销.SLDPRT	63.5 KB
9	24X52销.SLDPRT	57.4 KB
10	26X40销.SLDPRT	63.7 KB
11	3.jpg	265 KB
12	4.jpg	259 KB
13	5.jpg	295 KB
14	6.jpg	108 KB
15	7.jpg	129 KB
16	76X40销.SLDPRT	57.4 KB
17	8.jpg	133 KB
18	9.jpg	146 KB
19	BKL联轴器2.SLDPRT	654 KB
20	GB╱T 9164-2001[角接触关节轴承70].step	40.6 KB
21	GB／T292-94角接触球轴承71914AC50120.SLDPRT	420 KB
22	GB／T292-94角接触球轴承71917AC.SLDPRT	358 KB
23	GB／T292-94角接触球轴承71918AC 50.SLDPRT	376 KB
24	GB／T297-94圆锥滚子轴承30203.SLDPRT	240 KB
25	GB／T297-94圆锥滚子轴承30207 35.SLDPRT	295 KB
26	~$GB╱T 9164-2001[角接触关节轴承50].step.SLDPRT	5 B
27	上盖板.SLDPRT	59.5 KB
28	中轴透盖 - 副本.SLDPRT	107 KB
29	中间隔板.SLDPRT	125 KB
30	主动轮.SLDPRT	105 KB
31	从动轮.SLDPRT	96.1 KB
32	传动轴.SLDPRT	55.3 KB
33	传动轴1.SLDPRT	54.8 KB
34	传动长杆.SLDPRT	69 KB
35	传动长杆2.SLDPRT	69.1 KB
36	传送带联轴器.SLDPRT	110 KB
37	传送支撑.SLDPRT	289 KB
38	传送支撑右.SLDPRT	300 KB
39	伺服电机.SLDPRT	1.54 MB
40	伺服电机1.sldprt	297 KB
41	侧垫片.SLDPRT	109 KB
42	侧透盖.SLDPRT	87 KB
43	保护横梁.SLDPRT	65.3 KB
44	储料支架.SLDPRT	92.4 KB
45	储料盒.SLDPRT	99.9 KB
46	分区挡板.SLDPRT	84.6 KB
47	去毛刺机盖.SLDPRT	265 KB
48	合页1.SLDPRT	117 KB
49	合页2.SLDPRT	107 KB
50	合页销.SLDPRT	50 KB
51	同步带.SLDPRT	73.8 KB
52	同步带1.SLDPRT	88.2 KB
53	图纸汇总1_1_12057_115496df.sv$.dwg	576 KB
54	圆柱齿轮17×2.5.SLDPRT	342 KB
55	圆柱齿轮34×2.5.SLDPRT	526 KB
56	大传送带.SLDPRT	86.2 KB
57	大直齿轮.SLDPRT	1.01 MB
58	小传送带.SLDPRT	86.1 KB
59	小直齿2.SLDPRT	728 KB
60	小直齿轮.SLDPRT	839 KB
61	小齿轮.SLDPRT	532 KB
62	底座.SLDPRT	119 KB
63	底部支撑1.SLDPRT	106 KB
64	底部支撑装配.SLDASM	569 KB
65	弹簧.SLDPRT	691 KB
66	承重板.SLDPRT	101 KB
67	换板构件.SLDPRT	146 KB
68	推力轴承.SLDPRT	326 KB
69	推力轴承支撑座.SLDPRT	178 KB
70	推板.SLDPRT	71.4 KB
71	摩擦主动轮.SLDPRT	96 KB
72	摩擦从动轮.SLDPRT	86.5 KB
73	摩擦滚轮.SLDPRT	381 KB
74	摩擦滚轮中轮.SLDPRT	378 KB
75	摩擦轮轴.SLDPRT	77.8 KB
76	支撑板.SLDPRT	165 KB
77	支撑架.SLDPRT	155 KB
78	支撑框架.SLDPRT	81.3 KB
79	支撑横梁.SLDPRT	74.9 KB
80	支撑滑块.SLDPRT	114 KB
81	支撑连接板.SLDPRT	103 KB
82	整体装配.DWG	441 KB
83	整体装配.SLDASM	6.18 MB
84	旋转装置装配.SLDASM	1.93 MB
85	旋转连接.SLDPRT	220 KB
86	板材反动装置装配.SLDASM	2.97 MB
87	毛刺回收箱.SLDPRT	149 KB
88	毛刺收集装置装配.SLDASM	1.08 MB
89	活动板.SLDPRT	78.1 KB
90	滑块.SLDPRT	148 KB
91	滑轨.SLDPRT	134 KB
92	滚动轴.SLDPRT	48.6 KB
93	电机2.SLDPRT	132 KB
94	电机主动轴.SLDPRT	136 KB
95	电机固定支架.SLDPRT	105 KB
96	翻板电机.SLDPRT	4.08 MB
97	论文.docx	3.11 MB
98	谐波减速器1.SLDPRT	160 KB
99	轴承支架1.SLDPRT	162 KB
100	轴承支架2.SLDPRT	144 KB
101	连接杆1.SLDPRT	104 KB
102	连接销22X8.SLDPRT	59.9 KB
103	通风盖.SLDPRT	157 KB
104	链接块.SLDPRT	84.6 KB
105	锥齿轮1.SLDPRT	761 KB
106	锥齿轮2.SLDPRT	1.01 MB
107	锥齿轮传动轴.SLDPRT	70.5 KB
108	锥齿轮轴.SLDPRT	161 KB
109	隔板支撑.SLDPRT	112 KB
110	顶部压盖.SLDPRT	99.8 KB
111	顶部垫片.SLDPRT	116 KB
112	齿条.SLDPRT	366 KB
113	齿条连接板.SLDPRT	99.4 KB
114	齿轮传动轴.SLDPRT	183 KB
115	齿轮端盖.SLDPRT	92.4 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要500金币

图纸ID：806838

文件大小：42.36M

软件版本：SOLIDWORKS 2020,STEP,AUTOCAD 2020

图纸格式：sldprt,step,dwg,sldasm

参数/编辑：可修改，包括参数

上传时间：2025-07-06

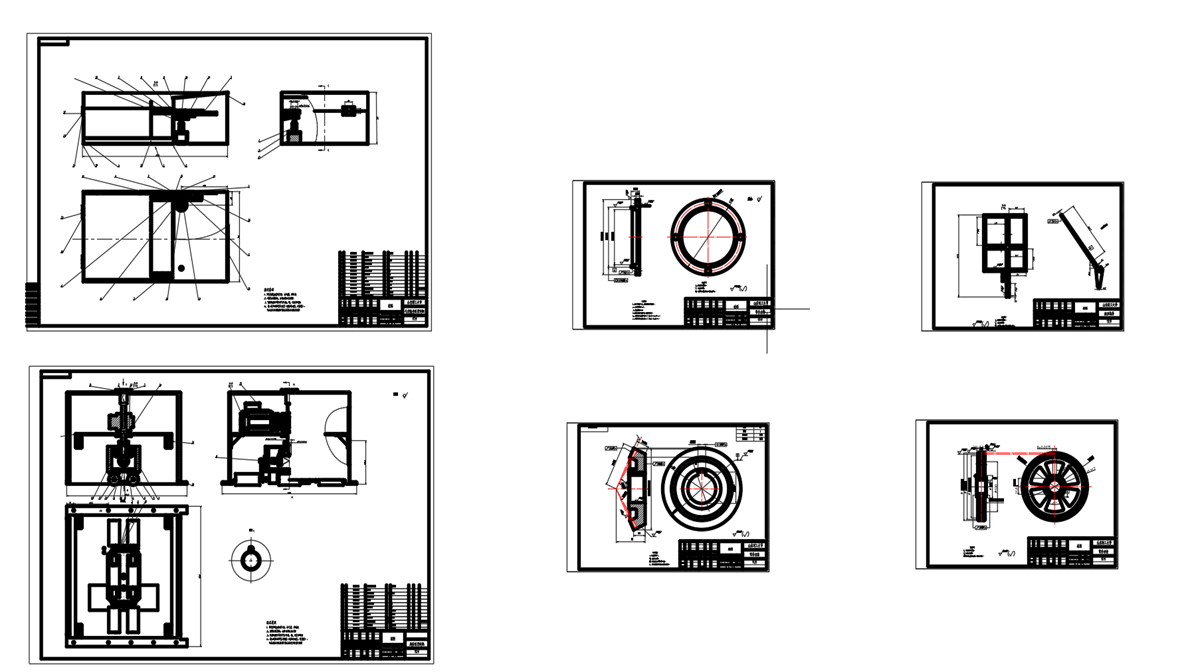

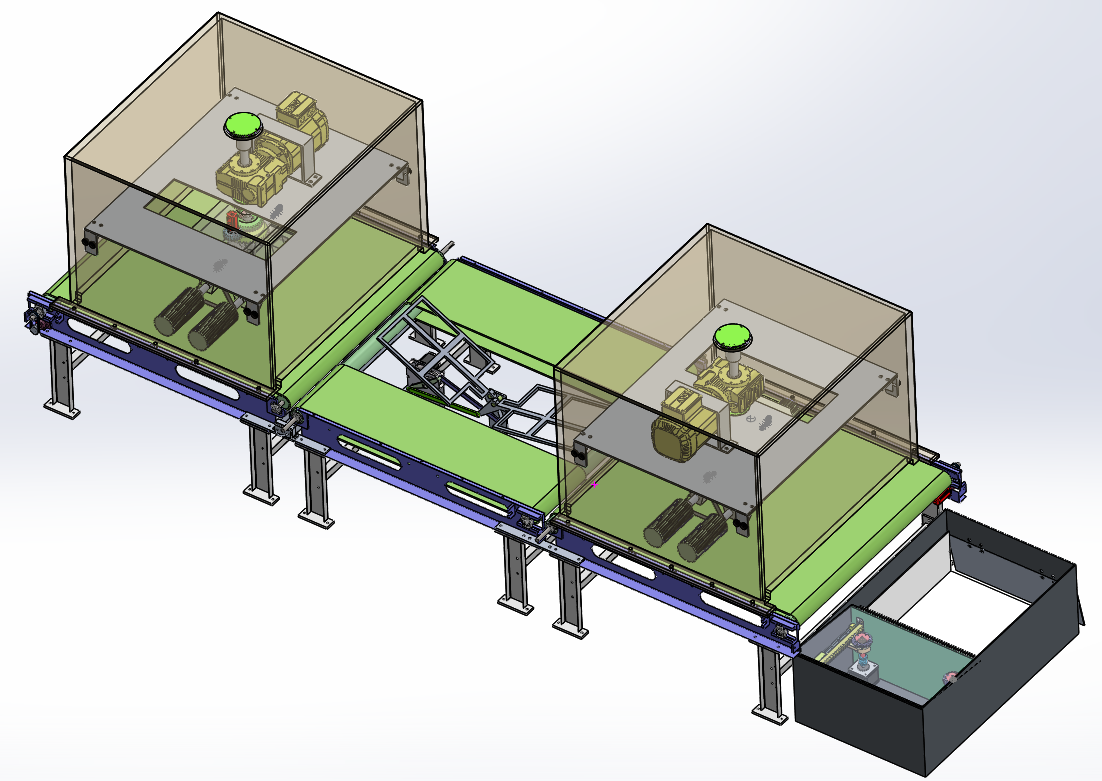

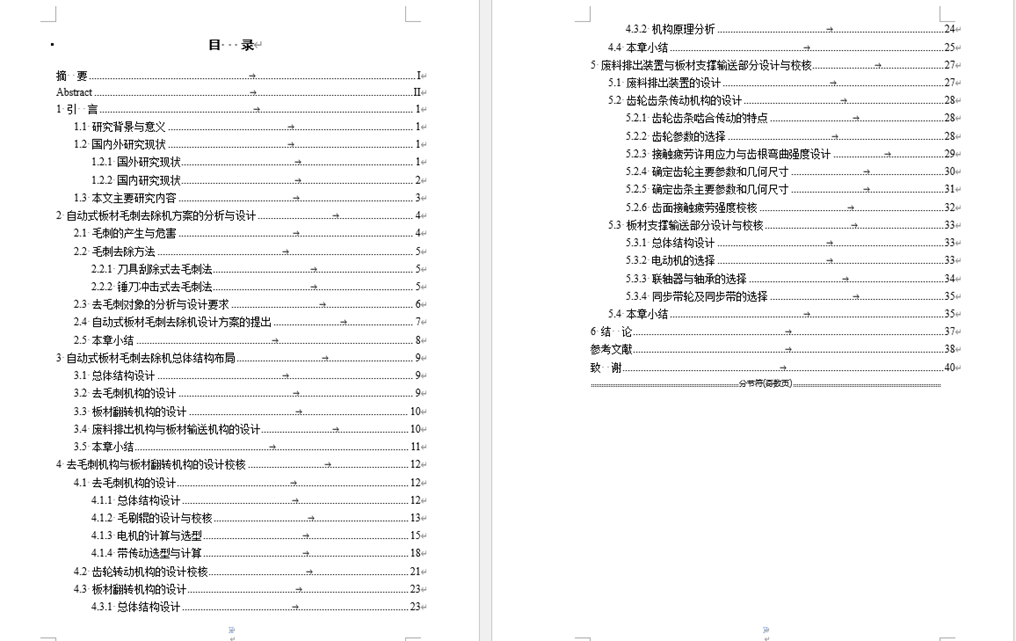

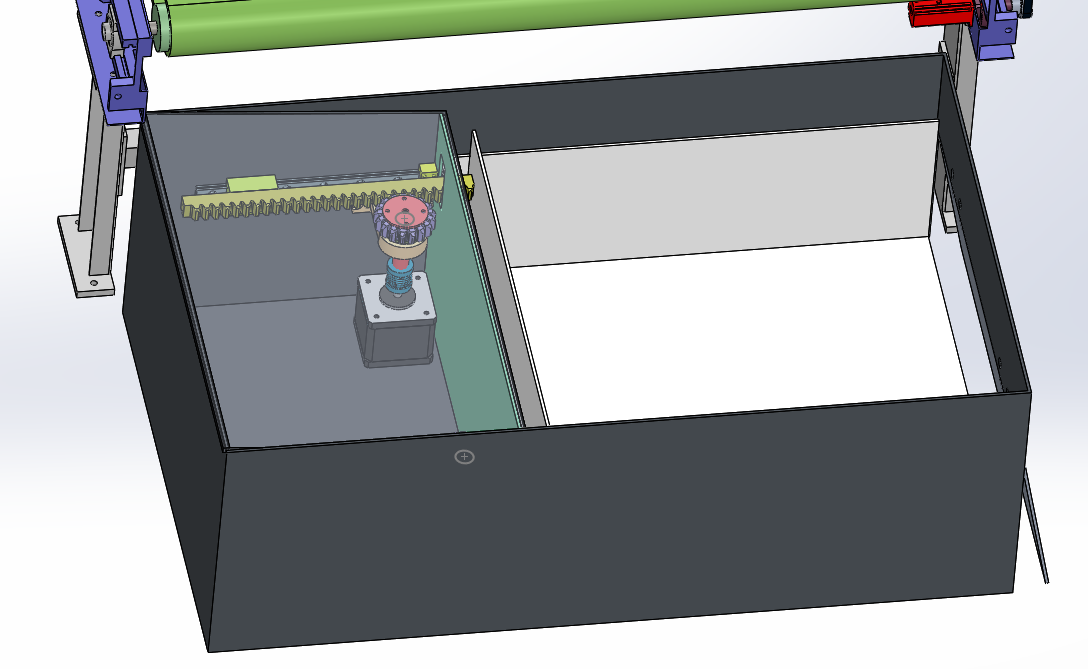

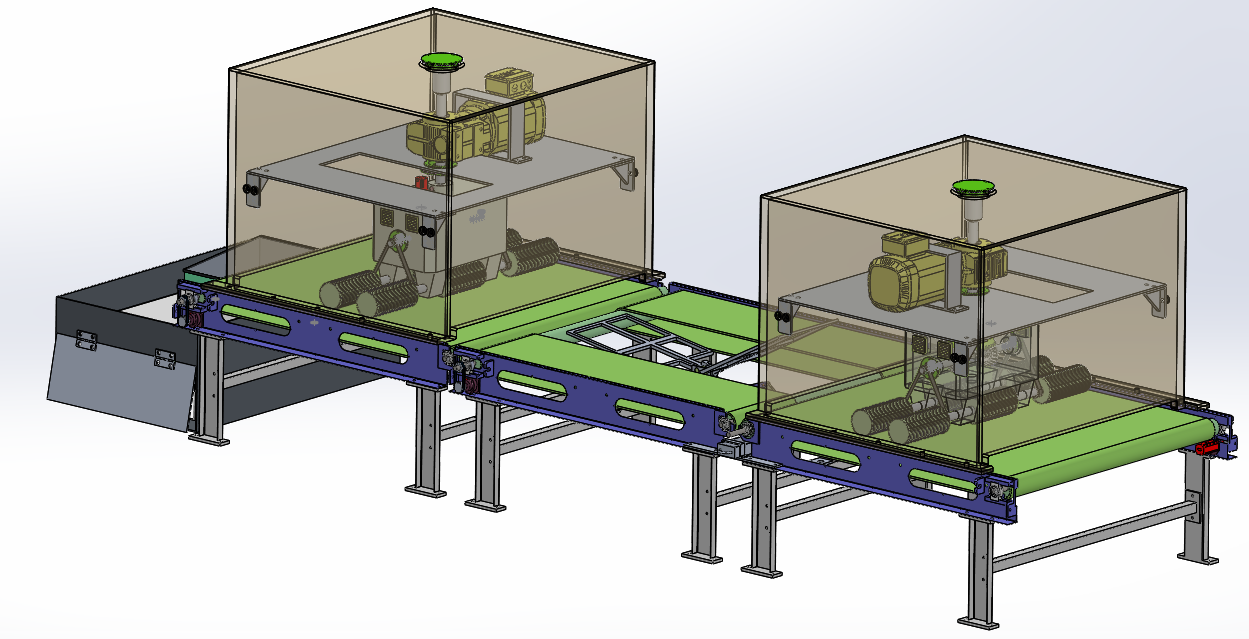

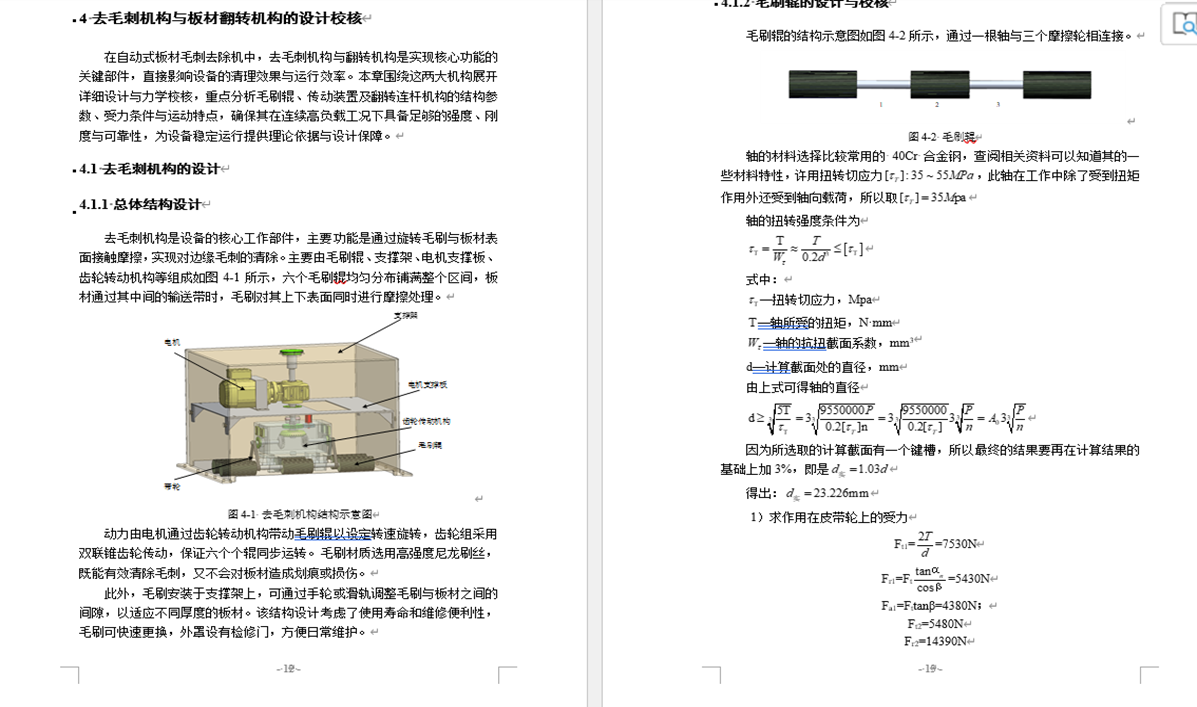

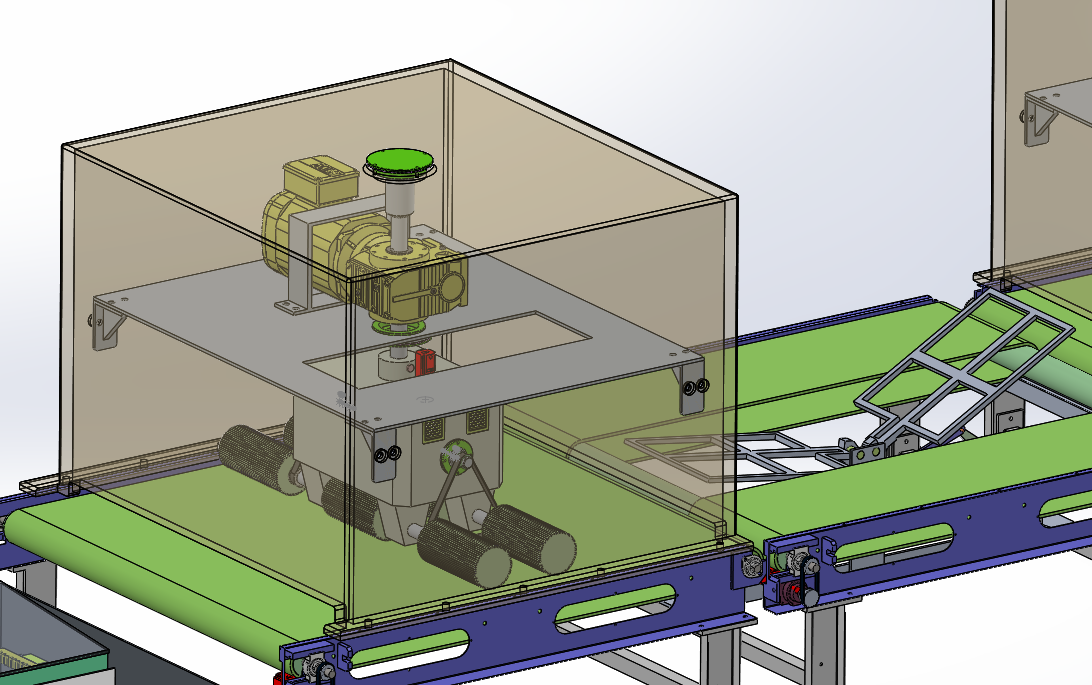

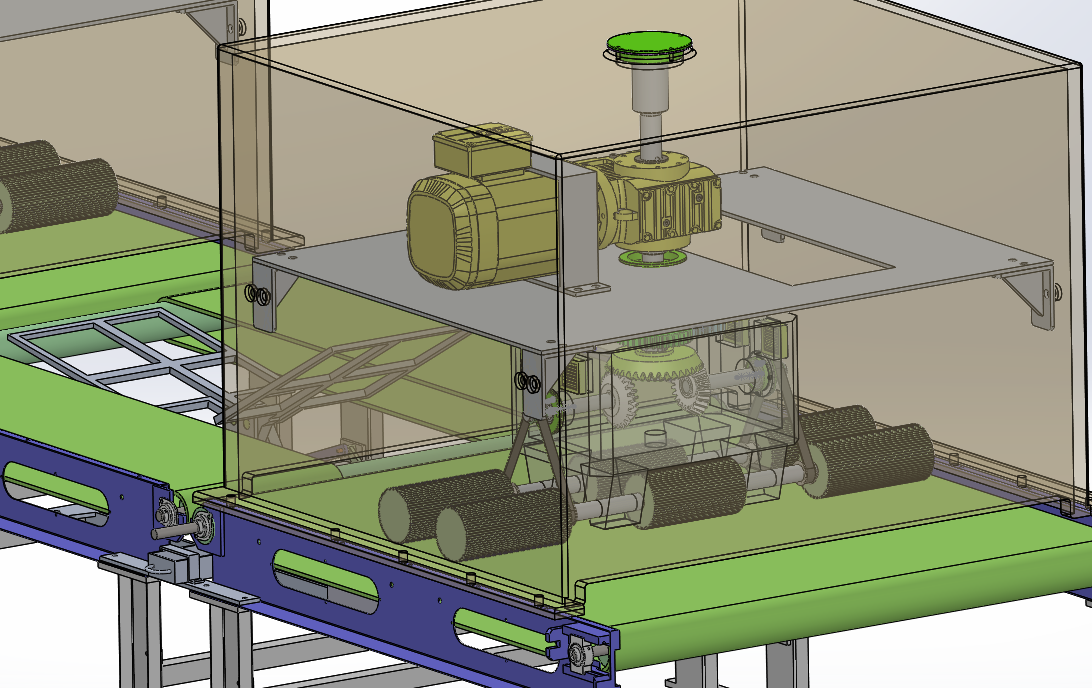

图纸介绍：设计的自动式板材毛刺去除机，整体结构按照加工流程和功能需求进行了划分，主要包括板材支撑输送部分、去毛刺机构、板材翻转机构和废料排出装置这四个主要部分。输送部分通过皮带轮带动传送带，将板材稳定地送入后续工位；去毛刺机构使用上下四组刷辊，对板材表面和边缘的毛刺进行清理，刷辊通过齿轮带动旋转；当需要处理板材的另一面时，翻转机构通过机械结构将板材反转，再次进入去毛刺环节；而在清理过程中产生的金属碎屑和毛刺，会集中落入下方区域，并通过齿轮齿条装置将废料推出机器外部。内含三维模型、二维图及论文，其中三维模型格式为solidworks，二维图为dwg格式，内含参数可编辑，论文有1.9w字数。
