基于彩色FDM技术的多色3D打印机-SW+CAD+论文说明书（ID:806938）

数码电器 / 其它电器 / 基于彩色FDM技术的多色3D打印机-SW+CAD+论文说明书

131

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.jpg	108 KB
2	10.jpg	177 KB
3	2.jpg	120 KB
4	20190420-205723-50690.zip	7.89 MB
5	2020铝型材240.SLDPRT	117 KB
6	2020铝型材680.SLDPRT	116 KB
7	25.SLDPRT	82.2 KB
8	25装.SLDASM	66.1 KB
9	25装.x_t	12 KB
10	2mm加热棒.SLDPRT	73.9 KB
11	3.jpg	97.4 KB
12	3d打印机总装配体.SLDASM	1020 KB
13	4.jpg	91.6 KB
14	42步进电机40.SLDPRT	146 KB
15	42步进电机47.SLDPRT	146 KB
16	43.5.SLDPRT	83.9 KB
17	43.5装.SLDASM	67.2 KB
18	43.5装.x_t	12 KB
19	45.SLDPRT	85.9 KB
20	45装.SLDASM	67.5 KB
21	45装.x_t	12 KB
22	46.5.SLDPRT	85.1 KB
23	46.5装.SLDASM	67 KB
24	46.5装.x_t	12 KB
25	4mm加热棒.SLDPRT	78.6 KB
26	5.jpg	203 KB
27	55 rooftop.p2s	1.07 KB
28	6.jpg	164 KB
29	65.SLDPRT	87.7 KB
30	65装.SLDASM	68.6 KB
31	65装.x_t	12 KB
32	6mm加热棒.SLDPRT	81.4 KB
33	7.jpg	143 KB
34	8.jpg	297 KB
35	9.jpg	113 KB
36	A0总装.SLDDRW	4.95 MB
37	A0总装.bak	796 KB
38	A0总装.dwg	796 KB
39	A0总装v2.bak	744 KB
40	A1带传动机构设计图(部装).dwg	736 KB
41	A1机架部装.SLDDRW	1.15 MB
42	A3增减材装置.DWG	222 KB
43	A3增减材装置.SLDDRW	815 KB
44	A3增减材装置.bak	220 KB
45	A3增减材装置v2.dwg	135 KB
46	A3挤出机.DWG	184 KB
47	A3挤出机.SLDDRW	354 KB
48	A3挤出机.bak	176 KB
49	A3滑车部装.SLDDRW	356 KB
50	A3线材挤出机.SLDDRW	348 KB
51	A3被动带轮组件(部装).bak	609 KB
52	A3被动带轮组件(部装).dwg	610 KB
53	A4下压板.bak	604 KB
54	A4下压板.dwg	614 KB
55	A4内隔套.bak	657 KB
56	A4内隔套.dwg	581 KB
57	A4同步带轮.bak	660 KB
58	A4同步带轮.dwg	586 KB
59	A4外隔套.bak	657 KB
60	A4外隔套.dwg	581 KB
61	A4电机座.bak	664 KB
62	A4电机座.dwg	594 KB
63	A4轴承盖.bak	659 KB
64	A4轴承盖.dwg	585 KB
65	M10转接头.SLDPRT	246 KB
66	M6快接头.SLDPRT	169 KB
67	T型轴承103.SLDPRT	88.6 KB
68	color.p2m	392 B
69	console.log	421 KB
70	console.log	86.8 KB
71	shadow floor.p2m	201 B
72	上光杆夹塑料件.SLDPRT	210 KB
73	上角件.SLDPRT	567 KB
74	下光杆夹塑料件.SLDPRT	170 KB
75	下压板.dwg	659 KB
76	光杆520.SLDPRT	60.1 KB
77	内隔套.dwg	657 KB
78	同步带轮.SLDPRT	107 KB
79	同步带轮.dwg	660 KB
80	啮合齿轮.SLDPRT	128 KB
81	喉管.SLDPRT	133 KB
82	喷嘴.SLDPRT	96.5 KB
83	喷头固定板.SLDPRT	187 KB
84	圆底盘.SLDPRT	243 KB
85	基于彩色FDM技术的增减材复合制造加工平台.docx	12.2 MB
86	增减材装置.DWG	104 KB
87	增减材装置.SLDASM	662 KB
88	外部电源固定板.SLDPRT	113 KB
89	外隔套.dwg	657 KB
90	工作机构.bak	891 KB
91	工作机构.dwg	841 KB
92	带传动机构设计图.dwg	716 KB
93	并联臂3D打印机速机械系统设计图纸.bak	1.62 MB
94	并联臂3D打印机速机械系统设计图纸.dwg	1.67 MB
95	废料筒.SLDPRT	76.8 KB
96	总装.SLDASM	1.5 MB
97	打印机料架.SLDPRT	174 KB
98	挑战杯六角长螺母.SLDPRT	72.8 KB
99	挑战杯喷嘴部分.SLDASM	123 KB
100	挑战杯小支撑板.SLDPRT	142 KB
101	挑战杯悬臂.SLDPRT	240 KB
102	挑战杯支撑板.SLDPRT	90.7 KB
103	挑战比滚珠.SLDPRT	137 KB
104	挤出机按压部分一.SLDPRT	158 KB
105	挤出机按压部分二.SLDPRT	129 KB
106	挤出机架.SLDPRT	272 KB
107	控制板固定件.SLDPRT	171 KB
108	搅拌棒.SLDPRT	78 KB
109	搅拌电机.SLDPRT	142 KB
110	散热器.SLDPRT	190 KB
111	散热风扇4040.SLDPRT	130 KB
112	显示屏.SLDPRT	151 KB
113	显示屏支架.SLDPRT	168 KB
114	滑车件.SLDPRT	360 KB
115	滑车装配.SLDASM	313 KB
116	玻璃固定塑料件.SLDPRT	77.6 KB
117	玻璃圆盘200.SLDPRT	58.6 KB
118	电机座.dwg	664 KB
119	直线轴承.SLDPRT	91.5 KB
120	筒夹.SLDPRT	172 KB
121	线圈.SLDPRT	639 KB
122	线材.SLDPRT	42.5 KB
123	被动带轮组件.dwg	682 KB
124	装配体3.SLDASM	267 KB
125	装配体三角洲顶部.SLDASM	212 KB
126	装配体光杆.SLDASM	144 KB
127	装配体底部电机套件.SLDASM	239 KB
128	装配体挤出机.SLDASM	334 KB
129	装配体滑车部分.SLDASM	173 KB
130	装配体限位开关.SLDASM	65.4 KB
131	装配图.dwg	1.19 MB
132	轴承228.SLDPRT	75.7 KB
133	轴承盖.dwg	659 KB
134	铝散热器.SLDPRT	214 KB
135	铣刀.SLDPRT	517 KB
136	铣削电机.SLDPRT	161 KB
137	限位块.SLDPRT	112 KB
138	限位开关.SLDPRT	99.4 KB
139	零件1.SLDPRT	1.11 MB
140	风扇5050.SLDPRT	122 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要500金币

图纸ID：806938

文件大小：65.05M

软件版本：AUTOCAD 2022,SOLIDWORKS 2022,PARASOLID

图纸格式：sldprt,sldasm,x_t,dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-08

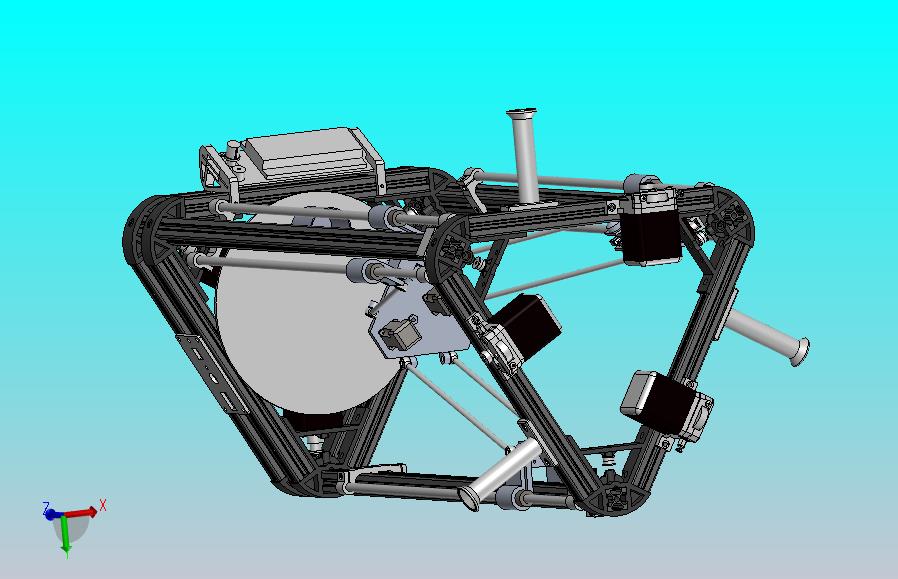

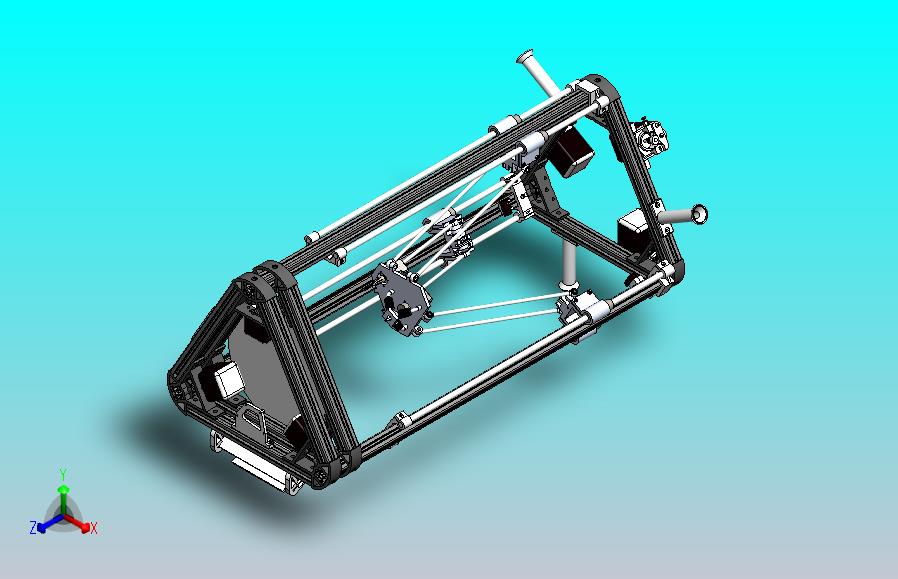

图纸介绍：在本次设计中，选择了并联臂式结构作为制造平台的主体，完成了机械臂、移动平台及外部框架的连接设计，并搭建了三维模型；传动系统采用同步带传动、直线导轨与滑车组合以及步进电机驱动单元，送料机构选用远程挤出方式；还设计了具备增材、减材功能的多色多材料3D打印喷头和铣削刀头，并确定了控制主板及PID温度控制策略。内含三维模型、二维图及论文，其中三维模型格式为solidworks，二维图为dwg格式，内含参数可编辑，论文有2w字数。
