联合收获机右地轮装配组件（ID:807671）
3
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.2右地轮焊接圆管.SLDPRT | 50 KB |
| 2 | 1.2地轮右连接焊接.SLDASM | 172 KB |
| 3 | 1.2地轮圆管封口.SLDPRT | 63.6 KB |
| 4 | 1.3加强筋.SLDPRT | 67.6 KB |
| 5 | 1.3右定位焊接套.SLDPRT | 72 KB |
| 6 | 1.3地轮升降油缸焊接板.SLDPRT | 80 KB |
| 7 | 1.3地轮升降油缸焊接板2.SLDPRT | 84.7 KB |
| 8 | 1.3方管封口.SLDPRT | 64.2 KB |
| 9 | 1.4地轮穿轴耐磨套.SLDPRT | 57.5 KB |
| 10 | 1.4地轮穿销.SLDPRT | 72.1 KB |
| 11 | 1.6地轮平衡油缸插销.SLDPRT | 67.5 KB |
| 12 | 1.6地轮转向偏心套.SLDPRT | 98.8 KB |
| 13 | 1.6地轮转向油缸插销焊接板.SLDPRT | 123 KB |
| 14 | 1.6地轮转向油缸插销焊接板2.SLDPRT | 92 KB |
| 15 | 1.6地轮转向油缸插销轴1.SLDPRT | 80.7 KB |
| 16 | 1.6地轮转向油缸插销轴2.SLDPRT | 72.6 KB |
| 17 | 1.6地轮转向油缸插销轴焊接.SLDPRT.SLDASM | 91.5 KB |
| 18 | 1.6地轮转向油缸插销轴焊接2.SLDPRT.SLDASM | 85.8 KB |
| 19 | 1.6地轮轴密封圈.SLDPRT | 64.6 KB |
| 20 | 1.7M52×2开槽螺母.SLDPRT | 185 KB |
| 21 | 1.7地轮扣盖.SLDPRT | 196 KB |
| 22 | 1.7地轮轴防尘盖.SLDPRT | 63.7 KB |
| 23 | 1.7轮毂.SLDPRT | 184 KB |
| 24 | 1.8倾角传感器焊接件1.SLDPRT | 210 KB |
| 25 | 1.8倾角传感器焊接件2.SLDPRT | 63.8 KB |
| 26 | 1.8倾角传感器焊接座.SLDPRT.SLDASM | 104 KB |
| 27 | 1.8右地轮安装座.SLDPRT | 243 KB |
| 28 | 1.8右地轮盖板1.SLDPRT | 77.1 KB |
| 29 | 1.8右地轮盖板2.SLDPRT | 80.8 KB |
| 30 | 1.8速度传感器安装座.SLDPRT | 427 KB |
| 31 | 12.18-320.85.32轮胎.SLDPRT | 3.21 MB |
| 32 | 12.19地轮平衡油缸拉杆.SLDASM.SLDPRT | 168 KB |
| 33 | 12.19地轮平衡油缸球环.SLDPRT | 138 KB |
| 34 | 12.19地轮平衡油缸缸体.SLDPRT | 228 KB |
| 35 | 12.19地轮平衡油缸（60-400-600）.SLDASM | 313 KB |
| 36 | 12.19地轮转向油缸拉杆.SLDPRT | 196 KB |
| 37 | 12.19地轮转向油缸缸体.SLDPRT | 328 KB |
| 38 | 12.19地轮转向油缸（30-145-344）.SLDASM | 403 KB |
| 39 | 12.20地轮右支撑轴焊接.SLDASM | 166 KB |
| 40 | 12.20地轮支撑轴.SLDPRT | 327 KB |
| 41 | 12.20地轮支撑轴焊接板1.SLDPRT | 56.4 KB |
| 42 | 12.20地轮支撑轴焊接板2.SLDPRT | 74.6 KB |
| 43 | 12.21右地轮装配组件.SLDASM | 3.73 MB |
| 44 | 12.21地轮支撑轴焊接板3.SLDPRT | 58.6 KB |
| 45 | 12.21地轮连接焊件.SLDPRT | 275 KB |
| 46 | 12.31地轮右侧支撑焊接.SLDASM | 204 KB |
| 47 | 12.31地轮方管支架.SLDPRT | 86.3 KB |
| 48 | 12.31地轮焊机方管.SLDPRT | 85.5 KB |
| 49 | 12.31地轮线束护罩2.SLDPRT | 131 KB |
| 50 | 12.31地轮转向油缸焊接板.SLDPRT | 88.7 KB |
| 51 | 1752294573855105.zip | 14.5 MB |
| 52 | GB T 9163-2001 关节轴承GEG25ES.SLDPRT.SLDASM | 124 KB |
| 53 | GB T 9163-2001 关节轴承GEG25ES内圈.SLDPRT | 141 KB |
| 54 | GB T 9163-2001 关节轴承GEG25ES外圈.SLDPRT | 121 KB |
| 55 | GB893．1-86孔用弹性挡圈A型47.SLDPRT | 91.2 KB |
| 56 | GB／T 297-2015[圆锥滚子轴承[32213].sldprt | 280 KB |
| 57 | GB／T 297-2015[圆锥滚子轴承[32215].sldprt | 300 KB |
| 58 | GB／T 4663-1994[推力圆柱滚子轴承[81208].sldprt | 145 KB |
| 59 | GB／T 879.1-2000[弹性圆柱销 直槽 重型8×80].sldprt | 69.4 KB |
| 60 | JB／T7940．1-1995直通式压注油杯6.SLDPRT | 120 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要200金币
图纸ID：807671
文件大小：14.82M
软件版本：SOLIDWORKS 2018
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-07-12

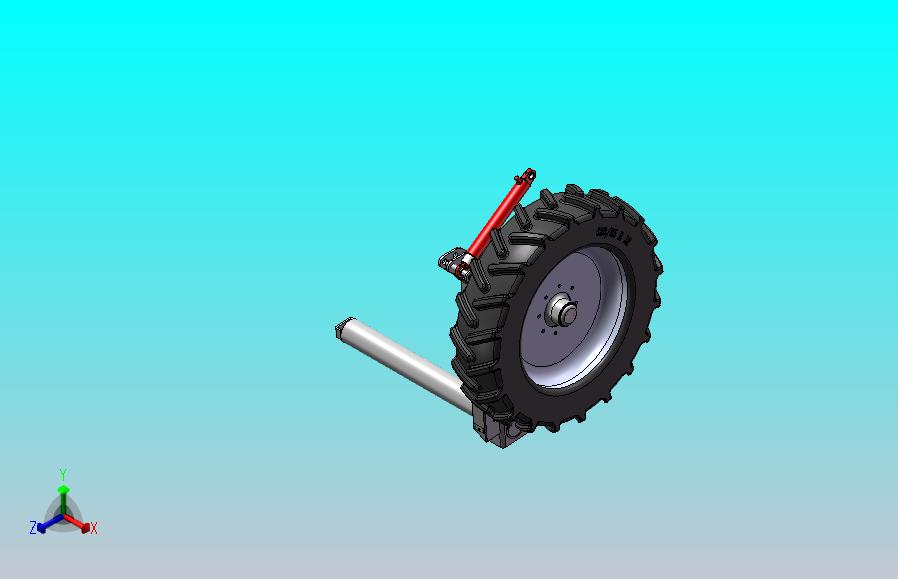

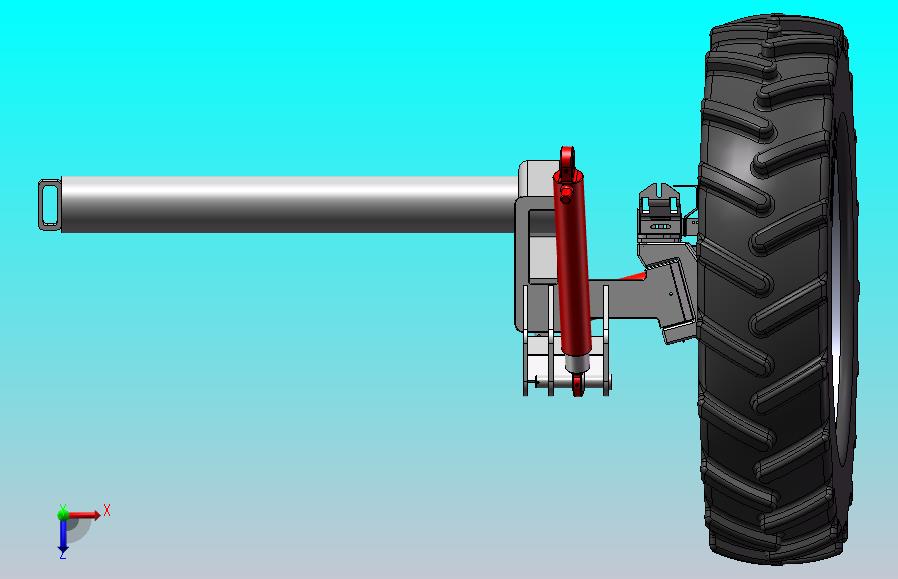

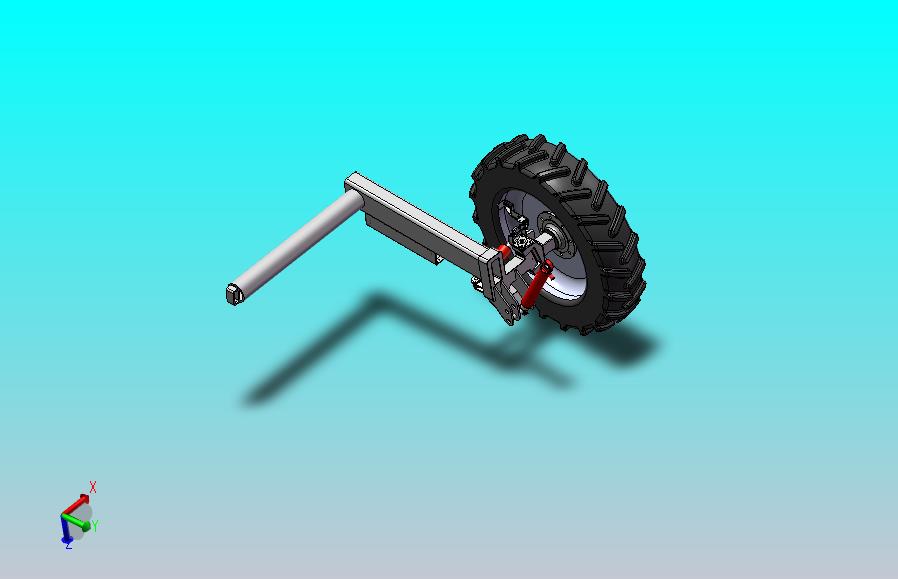

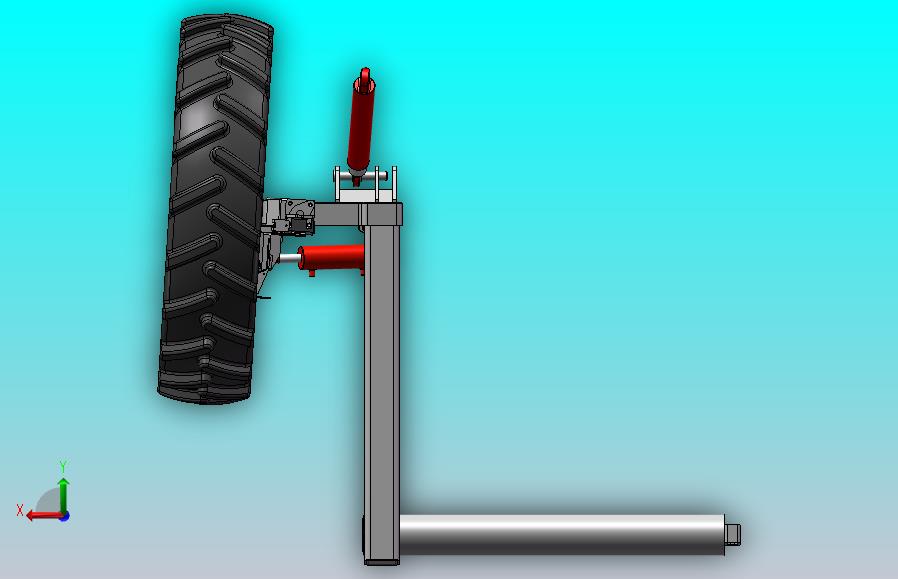

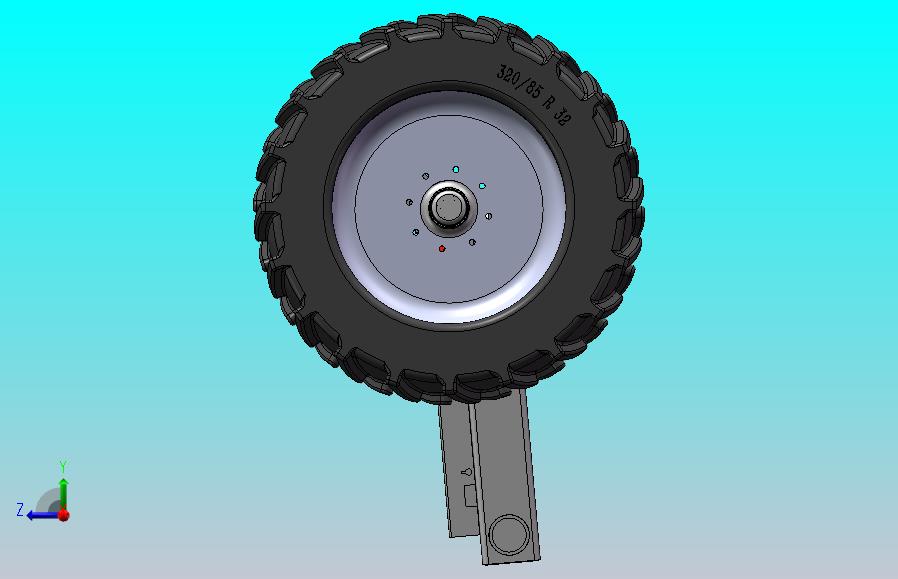

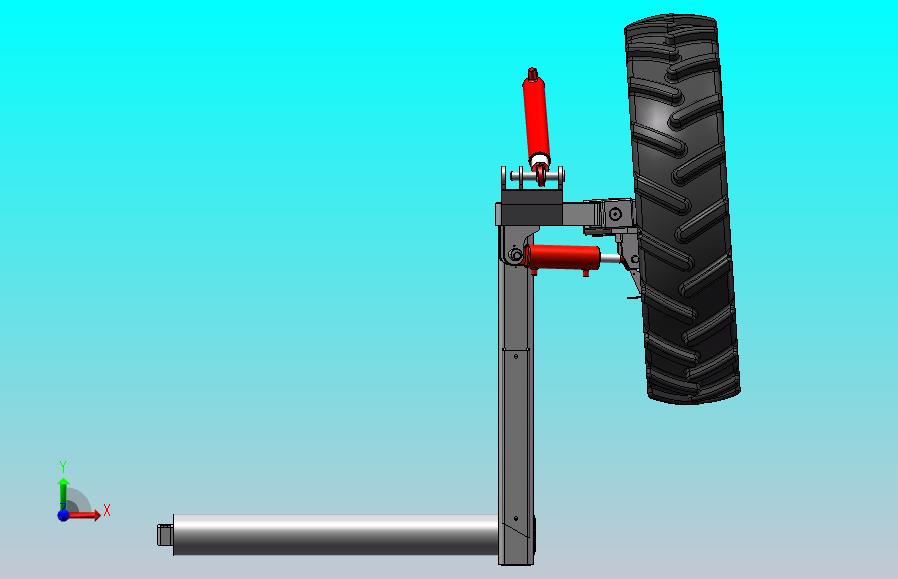

图纸介绍：本模型为联合收获机的右侧行走地轮组件 借鉴外国相关机械，改进了节结构， 具有液压转向功能 主要部件轮胎型号320.-85-32 . 转向轴处有推力圆柱滚子轴承 ，轮胎轴承室内采用圆锥滚子轴承 solidworks版本
