操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]（ID:808534）
![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/01_home.jpg)

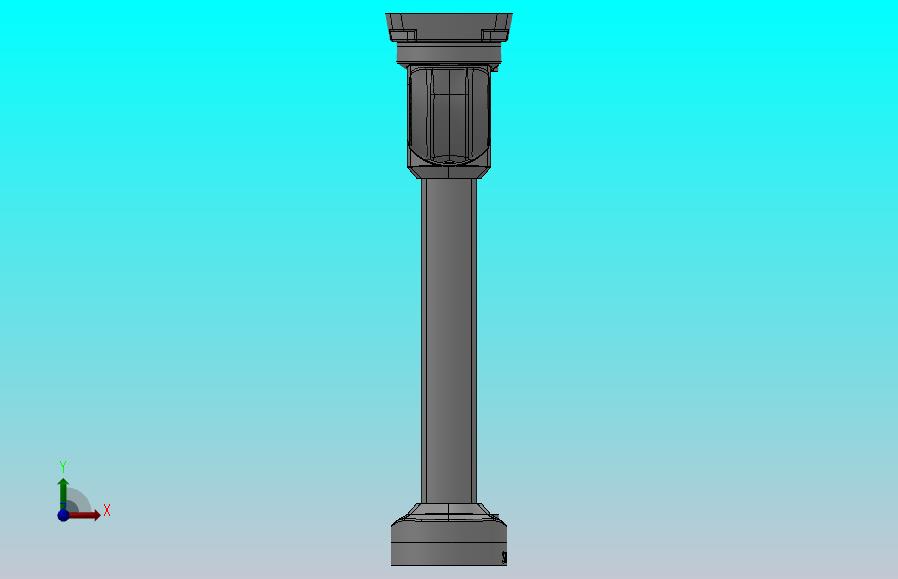

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/02_front.jpg)

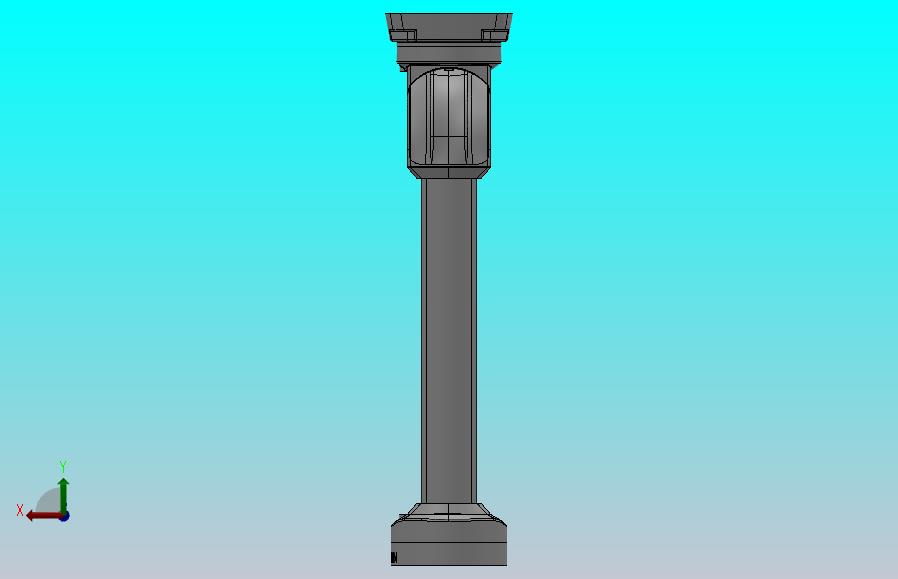

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/03_back.jpg)

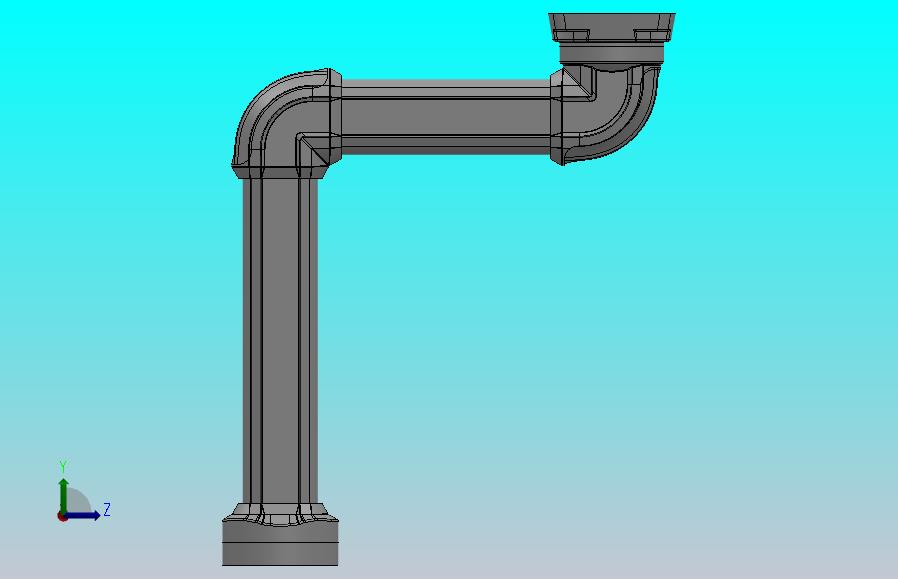

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/04_left.jpg)

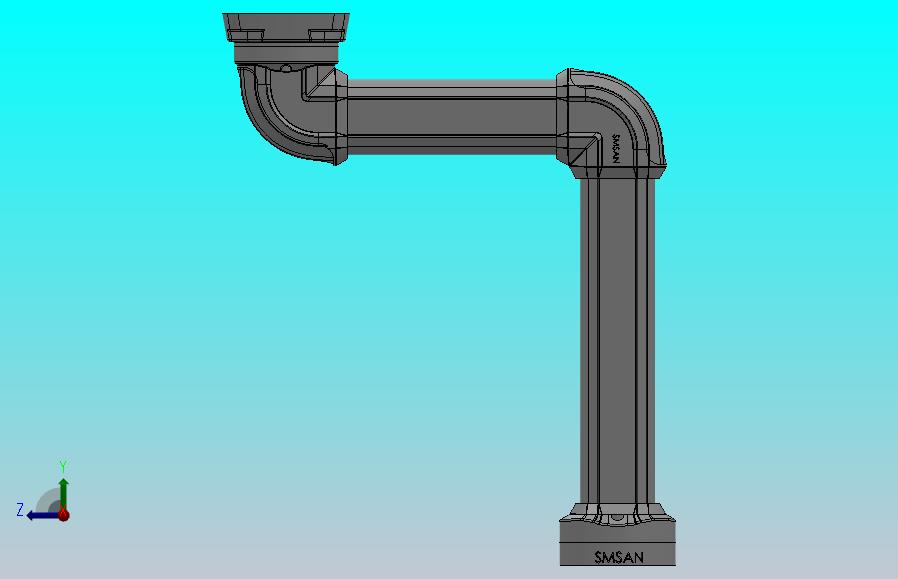

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/05_right.jpg)

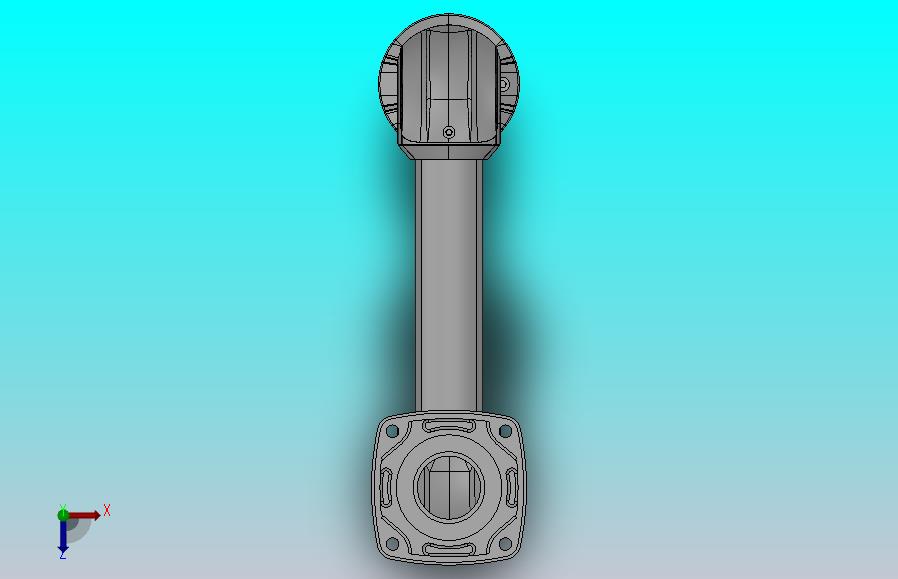

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/06_top.jpg)

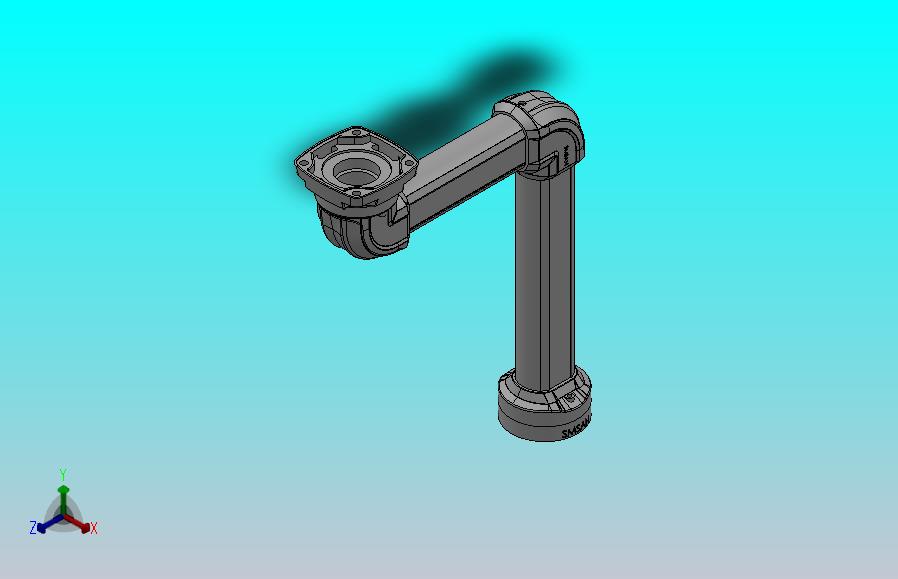

![操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863f36c75/08_IsoMetric.jpg)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 50-65 1.sldprt | 420 KB |
| 2 | 50-65 2.sldprt | 397 KB |
| 3 | 50-旋转底座.sldprt | 219 KB |
| 4 | 50-箱体连接件1.sldprt | 519 KB |
| 5 | 50-箱体连接器2.sldprt | 554 KB |
| 6 | 50-转角.sldprt | 1.57 MB |
| 7 | 50-顶座.sldprt | 842 KB |
| 8 | 50盖子.sldprt | 511 KB |
| 9 | 上盖.sldprt | 610 KB |
| 10 | 中间.sldprt | 54.5 KB |
| 11 | 侧盖.sldprt | 566 KB |
| 12 | 前盖.sldprt | 1.21 MB |
| 13 | 后盖.sldprt | 460 KB |
| 14 | 向下顶座+转角+箱体连接器+控制箱.SLDASM | 1.77 MB |
| 15 | 底盖.sldprt | 564 KB |
| 16 | 悬臂组件[50-65-2090].sldasm | 48 KB |
| 17 | 悬臂组件[50-65-210].sldasm | 47.5 KB |
| 18 | 悬臂组件[50-65-220].sldasm | 980 KB |
| 19 | 手柄.sldprt | 383 KB |
| 20 | 操作箱-G2-顶座-转角-箱体连接器50-65[操作箱-G2-顶座-转角-箱体连接器-500-500].sldasm | 1.73 MB |
| 21 | 操作箱K.sldasm | 425 KB |
| 22 | 边角.sldprt | 107 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：808534
文件大小：11.53M
软件版本：SOLIDWORKS 2010
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-07-14
