螺旋榨油机设计（SW+CAD+说明书）（ID:813731）
141
0
2
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 485 KB |
| 2 | 2.png | 448 KB |
| 3 | 3.png | 193 KB |
| 4 | 4.png | 266 KB |
| 5 | 5.png | 11.3 KB |
| 6 | 6.png | 434 KB |
| 7 | 7.png | 223 KB |
| 8 | 8.png | 146 KB |
| 9 | 9.png | 382 KB |
| 10 | 榨油机-GB894．1-86轴用弹性挡圈A型40.SLDPRT | 85 KB |
| 11 | 榨油机-GB／T1096-1979普通平键A型12×45.SLDPRT | 119 KB |
| 12 | 榨油机-GB／T1096-1979普通平键A型14×980.SLDPRT | 81.2 KB |
| 13 | 榨油机-GB／T1096-1979普通平键C型6×37.SLDPRT | 85.5 KB |
| 14 | 榨油机-GB／T1096-1979普通平键C型8×43.SLDPRT | 87.7 KB |
| 15 | 榨油机-GB／T276-94深沟球轴承6308-2RZ.SLDPRT | 478 KB |
| 16 | 榨油机-GB／T276-94深沟球轴承6309-2RZ.SLDPRT | 491 KB |
| 17 | 榨油机-GB／T297-94圆锥滚子轴承32308.SLDPRT | 297 KB |
| 18 | 榨油机-GB／T297-94圆锥滚子轴承32309.SLDPRT | 295 KB |
| 19 | 榨油机-GB／T5780-2000六角头螺栓C级M16×70.SLDPRT | 157 KB |
| 20 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级(M14)×45.SLDPRT | 162 KB |
| 21 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×25.SLDPRT | 160 KB |
| 22 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT | 156 KB |
| 23 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M10×40.SLDPRT | 139 KB |
| 24 | 榨油机-GB／T5781-2000六角头螺栓全螺纹C级M12×40.SLDPRT | 145 KB |
| 25 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT | 125 KB |
| 26 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT | 127 KB |
| 27 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 134 KB |
| 28 | 榨油机-GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 124 KB |
| 29 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT | 120 KB |
| 30 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M10×45.SLDPRT | 119 KB |
| 31 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M12×35.SLDPRT | 123 KB |
| 32 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M16×55.SLDPRT | 121 KB |
| 33 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT | 123 KB |
| 34 | 榨油机-GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 107 KB |
| 35 | 榨油机-一级减速器装配体.SLDPRT | 6.62 MB |
| 36 | 榨油机-一级减速器装配体1.SLDPRT | 10 MB |
| 37 | 榨油机-下铰笼.SLDPRT | 182 KB |

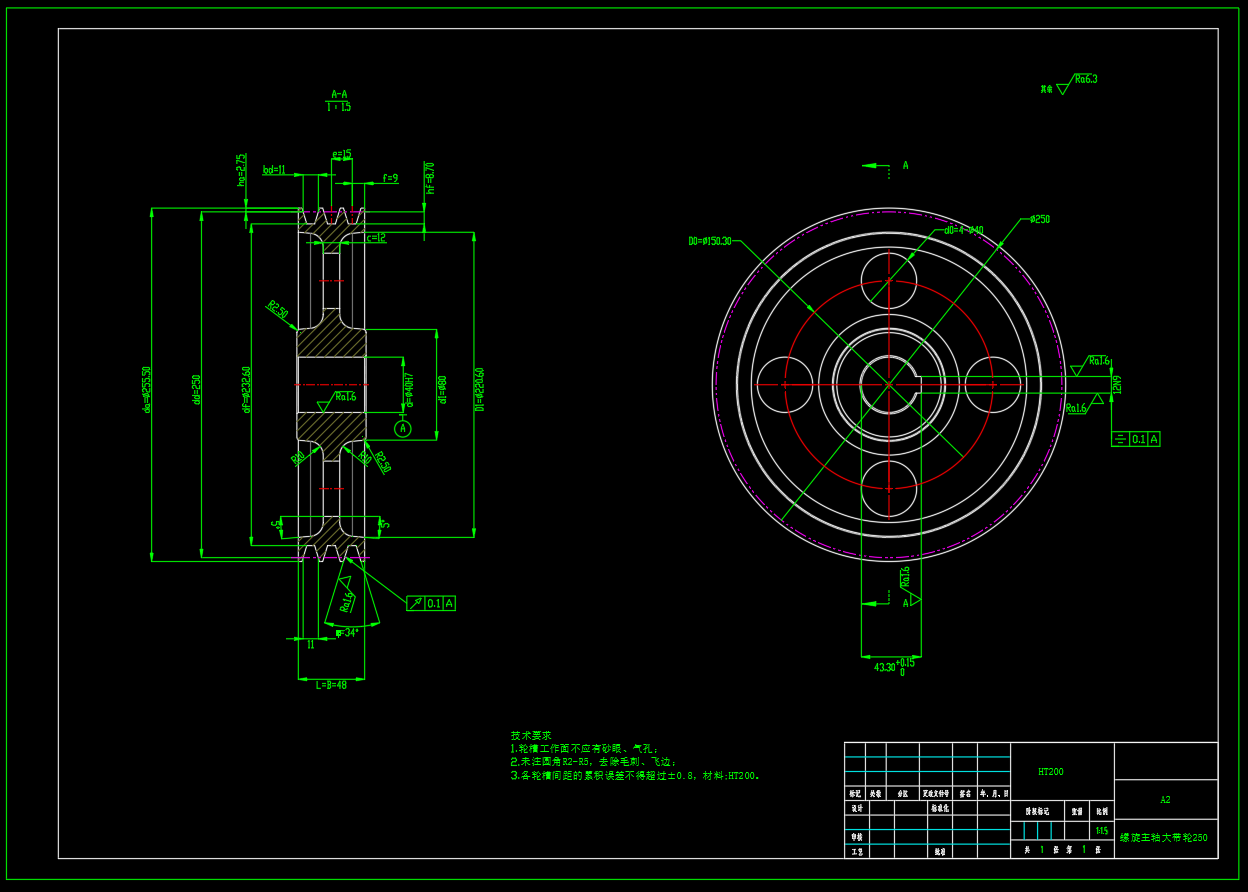

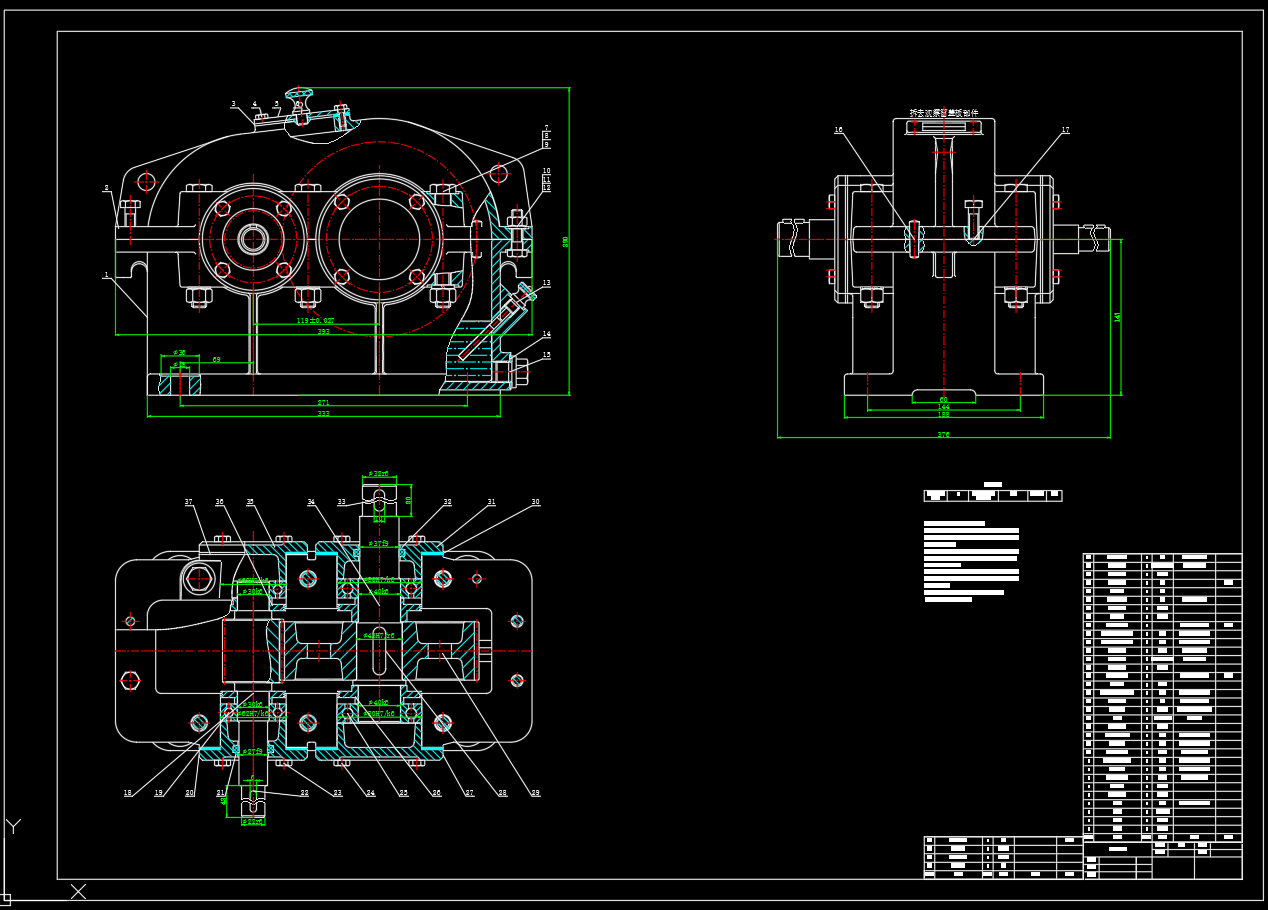

| 38 | 榨油机-主动小带轮100-A3.dwg | 59.6 KB |
| 39 | 榨油机-主动小带轮100.SLDDRW | 132 KB |
| 40 | 榨油机-主动小带轮100.SLDPRT | 173 KB |
| 41 | 榨油机-保护壳1.SLDPRT | 140 KB |
| 42 | 榨油机-入料器锥斗支座.SLDPRT | 264 KB |
| 43 | 榨油机-入料搅拌大锥齿轮.SLDPRT | 2.7 MB |
| 44 | 榨油机-入料组件.SLDASM | 325 KB |
| 45 | 榨油机-减速器.SLDPRT | 1.16 MB |
| 46 | 榨油机-减速器大齿轮-A3.dwg | 60.4 KB |
| 47 | 榨油机-减速器支座.SLDPRT | 129 KB |
| 48 | 榨油机-减速器箱盖-A2.dwg | 432 KB |
| 49 | 榨油机-减速器装配图-A2.dwg | 158 KB |
| 50 | 榨油机-减速器输入轴-A3.dwg | 61.7 KB |
| 51 | 榨油机-减速器输出轴-A3.dwg | 51.8 KB |
| 52 | 榨油机-出渣头.SLDPRT | 110 KB |
| 53 | 榨油机-加热片.SLDPRT | 102 KB |
| 54 | 榨油机-右支座.SLDPRT | 316 KB |
| 55 | 榨油机-右支座端盖.SLDPRT | 130 KB |
| 56 | 榨油机-右连接座.SLDPRT | 263 KB |
| 57 | 榨油机-垫片1.SLDPRT | 80.7 KB |
| 58 | 榨油机-小锥齿轮.SLDPRT | 933 KB |
| 59 | 榨油机-左支座-A2.DWG | 80.8 KB |
| 60 | 榨油机-左支座.SLDDRW | 211 KB |
| 61 | 榨油机-左支座.SLDPRT | 310 KB |
| 62 | 榨油机-左支座端盖-A3.DWG | 58.5 KB |
| 63 | 榨油机-左支座端盖.SLDDRW | 144 KB |
| 64 | 榨油机-左支座端盖.SLDPRT | 146 KB |
| 65 | 榨油机-拨饼杆.SLDPRT | 149 KB |
| 66 | 榨油机-挤压筒.SLDPRT | 481 KB |
| 67 | 榨油机-搅拌固定板1.SLDPRT | 90.8 KB |
| 68 | 榨油机-搅拌电机.SLDPRT | 146 KB |
| 69 | 榨油机-搅拌电机安装板.SLDPRT | 150 KB |
| 70 | 榨油机-支撑架.SLDPRT | 373 KB |
| 71 | 榨油机-收油组件.SLDPRT | 103 KB |
| 72 | 榨油机-料斗上圈.SLDPRT | 281 KB |
| 73 | 榨油机-料斗底座.SLDPRT | 88.2 KB |
| 74 | 榨油机-料斗腰圈.SLDPRT | 104 KB |
| 75 | 榨油机-机架地脚板.SLDPRT | 61.9 KB |
| 76 | 榨油机-机架平台板.SLDPRT | 104 KB |
| 77 | 榨油机-机架底板.SLDPRT | 63.2 KB |
| 78 | 榨油机-机架横梁1.SLDPRT | 86.2 KB |
| 79 | 榨油机-机架竖梁1.SLDPRT | 97.7 KB |
| 80 | 榨油机-机架竖梁2.SLDPRT | 104 KB |
| 81 | 榨油机-机架竖梁3.SLDPRT | 82.7 KB |
| 82 | 榨油机-机架纵梁1.SLDPRT | 96.9 KB |
| 83 | 榨油机-机架组件.SLDASM | 176 KB |
| 84 | 榨油机-横轴.SLDPRT | 104 KB |
| 85 | 榨油机-炸膛壳.SLDPRT | 184 KB |
| 86 | 榨油机-电机.SLDPRT | 1.92 MB |
| 87 | 榨油机-电机大带轮150.SLDPRT | 357 KB |
| 88 | 榨油机-电机大带轮180.SLDPRT | 346 KB |
| 89 | 榨油机-电机小带轮90.SLDPRT | 159 KB |
| 90 | 榨油机-电机支座.SLDPRT | 127 KB |
| 91 | 榨油机-皮带A型280.SLDPRT | 95.2 KB |
| 92 | 榨油机-皮带A型450.SLDPRT | 101 KB |
| 93 | 榨油机-竖直轴承支架.SLDPRT | 102 KB |
| 94 | 榨油机-竖轴.SLDPRT | 104 KB |
| 95 | 榨油机-竖轴轴承6205.SLDPRT | 220 KB |
| 96 | 榨油机-联轴器.SLDPRT | 462 KB |
| 97 | 榨油机-联轴器.SLDPRT | 527 KB |
| 98 | 榨油机-联轴器1.SLDPRT | 477 KB |
| 99 | 榨油机-联轴器1.SLDPRT | 535 KB |
| 100 | 榨油机-螺旋主轴.SLDDRW | 165 KB |
| 101 | 榨油机-螺旋主轴.SLDPRT | 128 KB |
| 102 | 榨油机-螺旋主轴大带轮250-A2.DWG | 71.8 KB |
| 103 | 榨油机-螺旋主轴大带轮250.SLDDRW | 182 KB |
| 104 | 榨油机-螺旋主轴大带轮250.SLDPRT | 305 KB |
| 105 | 榨油机-螺旋挤压套轴.SLDDRW | 248 KB |
| 106 | 榨油机-螺旋挤压套轴.SLDPRT | 559 KB |
| 107 | 榨油机-螺旋挤压组件.SLDASM | 520 KB |
| 108 | 榨油机-螺旋挤压组件.SLDDRW | 458 KB |
| 109 | 榨油机-调节手柄.SLDPRT | 118 KB |
| 110 | 榨油机-锁紧套.SLDPRT | 213 KB |
| 111 | 榨油机-防堵盖板.SLDPRT | 80.8 KB |
| 112 | 榨油机-阻流环.SLDPRT | 86.5 KB |
| 113 | 榨油机-隔套1.SLDPRT | 110 KB |
| 114 | 榨油机-集油组件.SLDPRT | 139 KB |
| 115 | 残渣饼收集组件.SLDPRT | 83.3 KB |

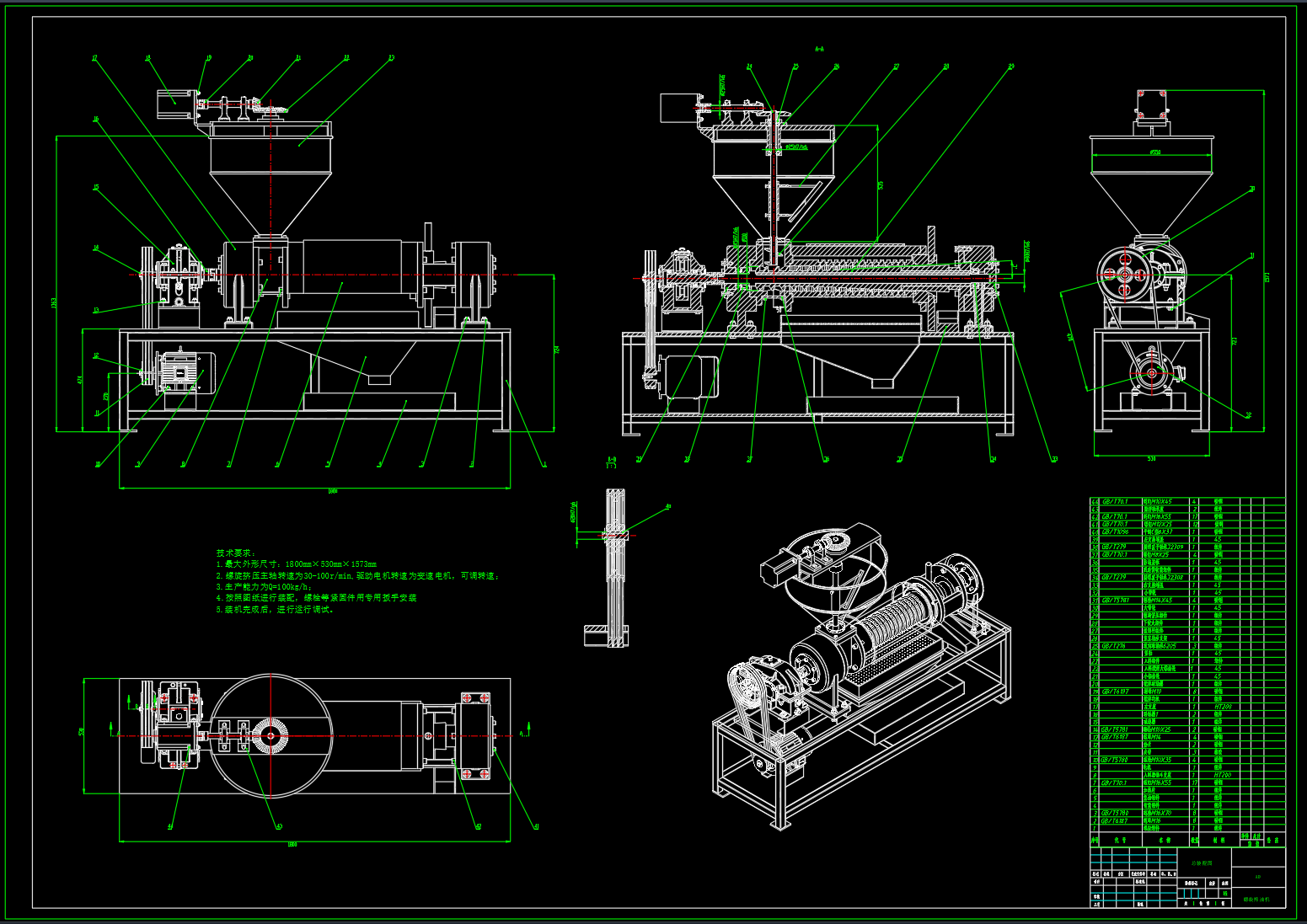

| 116 | 螺旋榨油机-总装配-A0.DWG | 1.21 MB |
| 117 | 螺旋榨油机-总装配.SLDASM | 8.61 MB |
| 118 | 螺旋榨油机-总装配.SLDDRW | 17.4 MB |
| 119 | 过滤组件.SLDPRT | 684 KB |
| 120 | （论文）螺旋榨油机设计.docx | 3.41 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要5000金币
图纸ID：813731
文件大小：74.56M
软件版本：AUTOCAD 2024,SOLIDWORKS 2024
图纸格式：sldprt,dwg,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-08-05

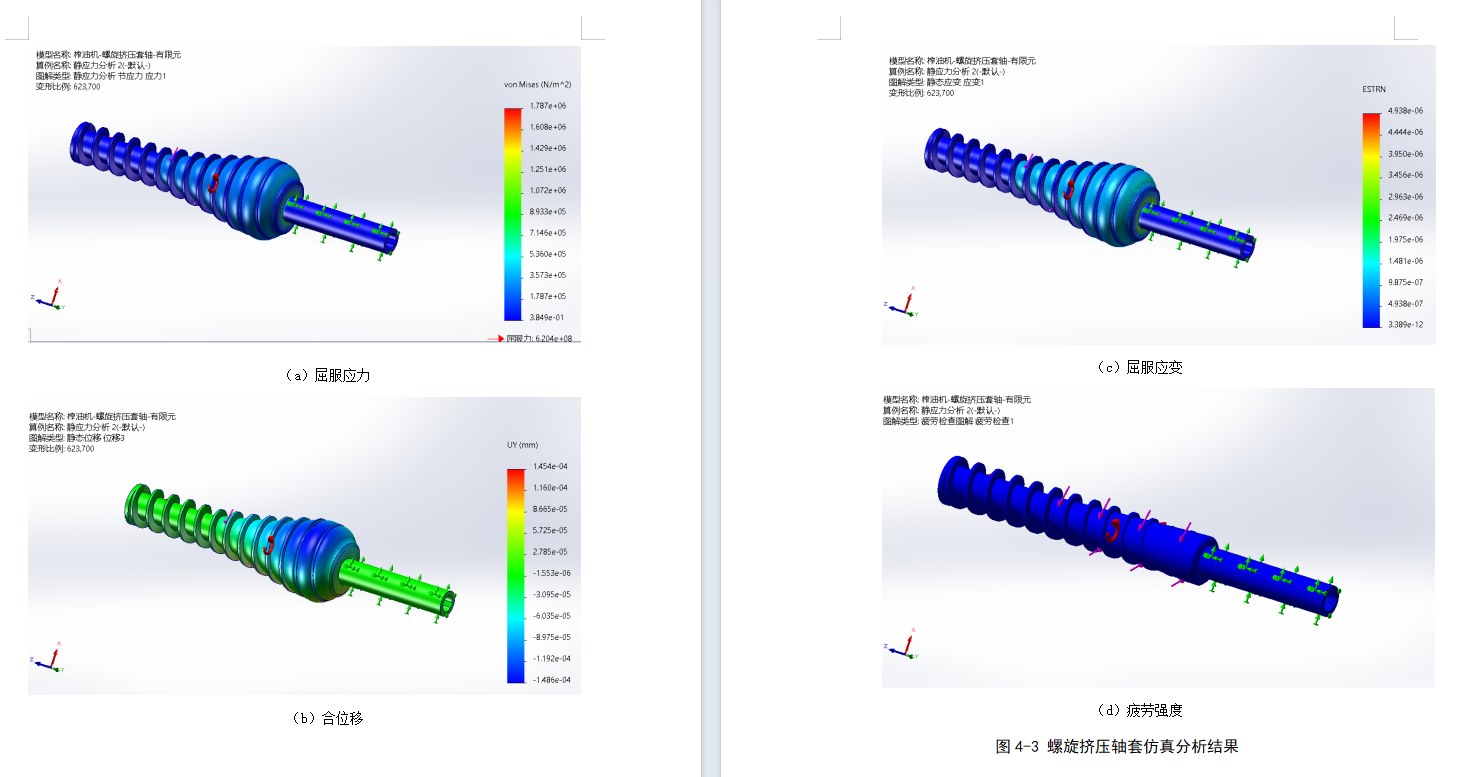

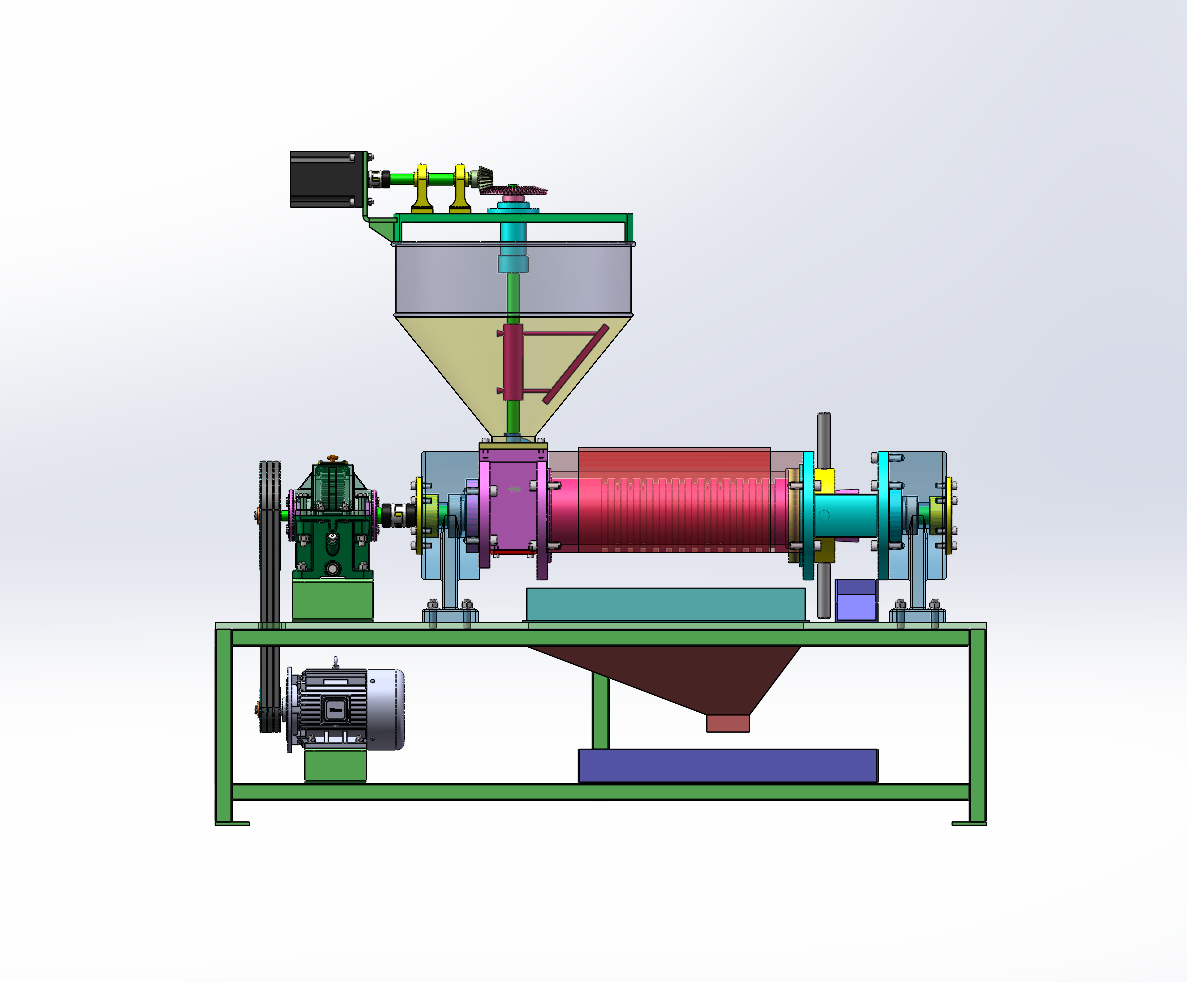

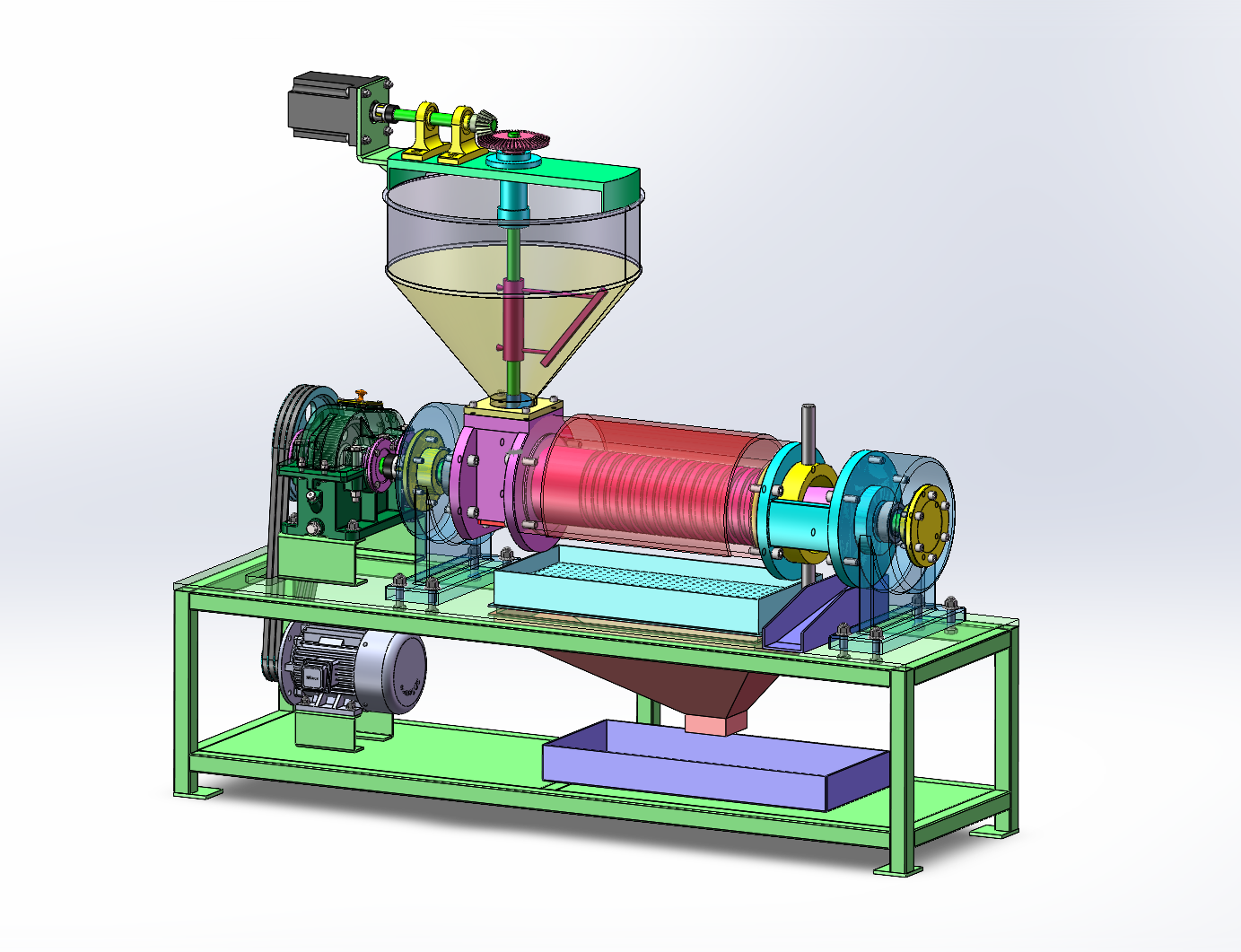

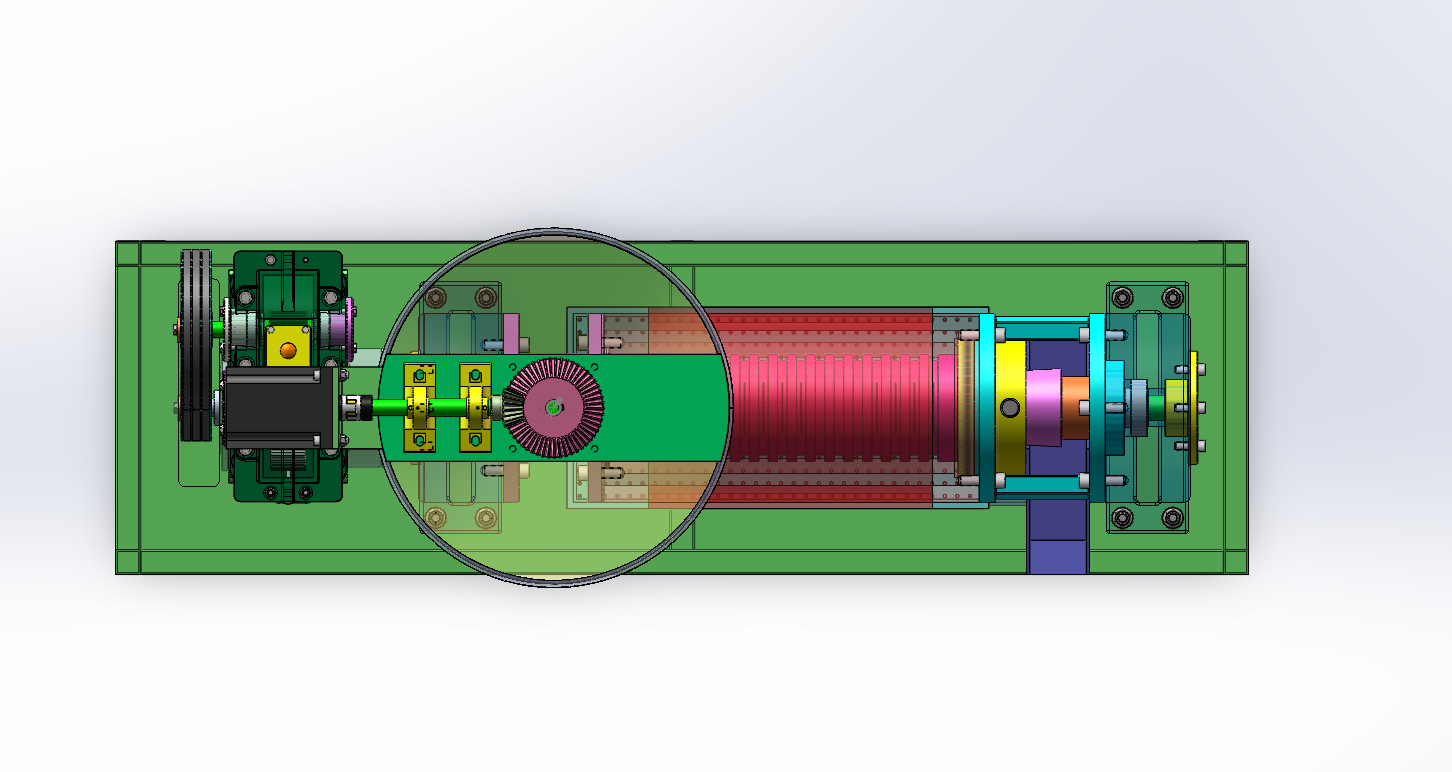

图纸介绍：螺旋榨油机设计，包含整机三维SW2024设计，包含二维CAD总装配图，减速器装配图，减速器输入输出轴，左支座，左支座端盖，减速器端盖，大带轮，小带轮等。包含有限元分析，包含设计计算书。螺旋挤压组件驱动功率：2.5Kw（参考市场现有实际产品6YL功率，所以本文取小于3Kw的功率作为设计标准） 螺旋挤压主轴转速：30r/min-100r/min（变速电机驱动，可调式） 榨油最大生产能力：Q=100kg/h
