卷曲机板卷液压系统（CAD+说明书+开题+任务书）（ID:813748）
29
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 48.1 KB |
| 2 | 2.png | 182 KB |
| 3 | 3.png | 129 KB |
| 4 | 4.png | 201 KB |
| 5 | 5.png | 242 KB |
| 6 | 6.png | 106 KB |
| 7 | 任务书.doc | 34.7 KB |
| 8 | 卷曲机卷板-油箱焊合-A0.dwg | 216 KB |
| 9 | 卷曲机卷板-泵站-A0.dwg | 1.73 MB |
| 10 | 卷曲机卷板-液压系统原理图-A0.dwg | 228 KB |
| 11 | 卷曲机卷板-阀块-A0.dwg | 181 KB |
| 12 | 开题报告.docx | 153 KB |
| 13 | （论文）卷曲机板卷液压系统设计.doc | 1.17 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813748
文件大小：3.87M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-05

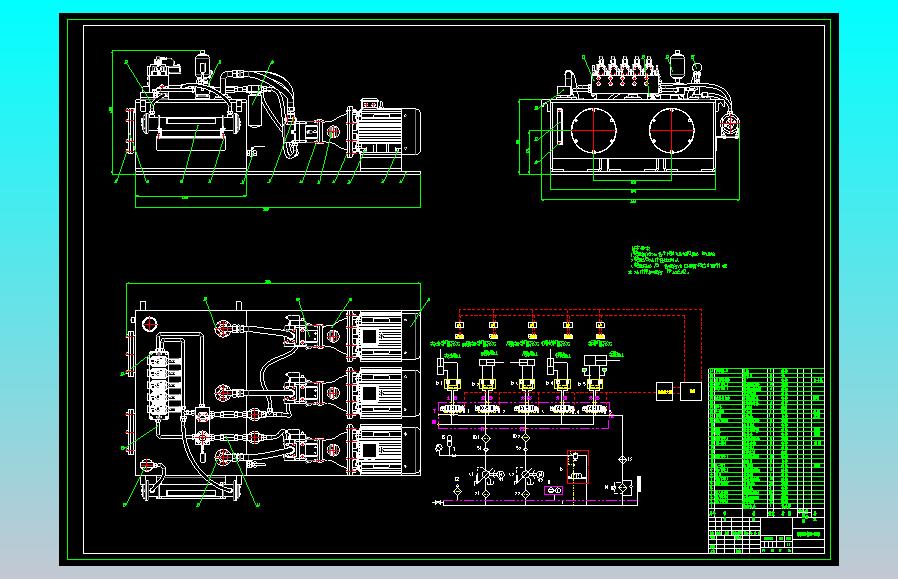

图纸介绍：卷曲机板卷液压系统，包含二维CAD液压系统原理图，泵站总装配图，油箱图，阀块图等，包含设计计算书，包含开题和任务书。系统最大压力：25MPa 系统最大流量：220L/min 钢板厚度：1.8-25.4mm 最大卷曲力：700KN
