半自动铣床液压系统（F=6.8KN）（CAD+说明书）（ID:813858）
4
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 47.9 KB |
| 2 | 2.png | 45.8 KB |
| 3 | 3.png | 108 KB |
| 4 | 4.png | 109 KB |

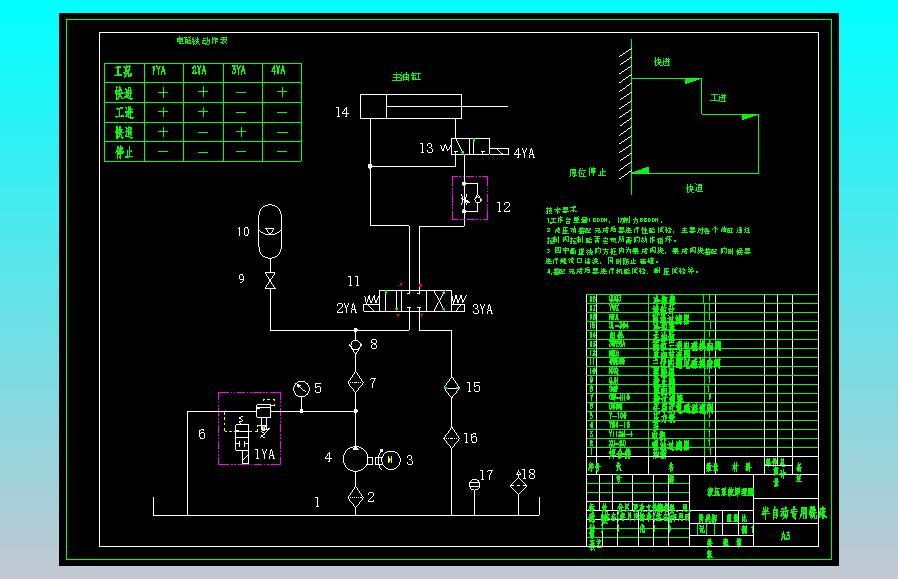

| 5 | 半自动液压专用铣床-液压系统原理图-A3.dwg | 177 KB |
| 6 | 半自动液压专用铣床-液压系统设计说明书.docx | 1.46 MB |
| 7 | 半自动液压专用铣床-液压缸工况图-A3.dwg | 171 KB |
| 8 | 半自动液压专用铣床-负载图和速度图-A3.dwg | 164 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1000金币
图纸ID：813858
文件大小：2.08M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06
图纸介绍：半自动铣床液压系统（F=6.8KN），包含液压系统原理图，液压缸工况图，负载和速度图，设计计算书。（1）实现功能：手工上料—快进—铣削工进—快退—停止—手工卸料的工作循环 （2）基本参数：液压缸最大负载力6800N，工作台运动部件重1800N，工作台启动时间（加减速时间）：0.5，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程400mm，工进行程100mm，快进快退速度相等均为5m/min,工进速度为35mm/min，导轨面的液压缸机械效率为0.9。
