搬运机械手液压系统（二）抓取45KN（CAD+说明书）（ID:813863）
36
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 22.6 KB |
| 2 | 2.png | 45.7 KB |
| 3 | 3.png | 34.7 KB |
| 4 | 4.png | 49.6 KB |
| 5 | 5.png | 84.6 KB |
| 6 | 6.png | 62.4 KB |
| 7 | 搬运机械手-PLC外部接线图-A3.dwg | 144 KB |
| 8 | 搬运机械手-PLC控制梯形图-A2.dwg | 129 KB |
| 9 | 搬运机械手-液压系统原理图-A2.dwg | 180 KB |

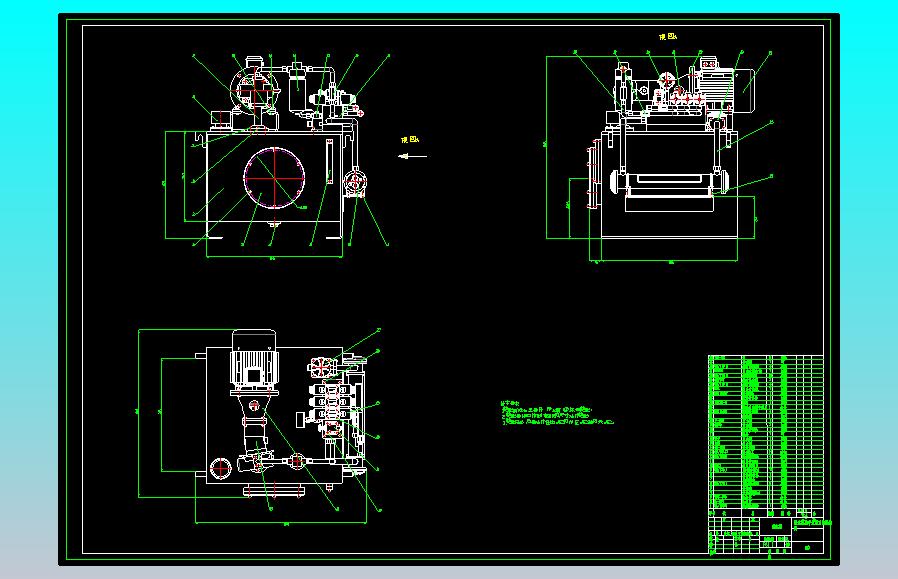

| 10 | 搬运机械手-液压系统装配图-A0.dwg | 862 KB |
| 11 | 搬运机械手-液压系统设计说明书（2）.docx | 263 KB |
| 12 | 搬运机械手-电气控制原理图-A3.dwg | 98.5 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1500金币
图纸ID：813863
文件大小：1.66M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06
图纸介绍：搬运机械手液压系统设计，包含液压系统原理图，泵站装配图，梯形图，外部接线图，电气控制原理图，设计计算。（1）原位——下降——工件加紧——上升——右行——下降——工件松开——上升——左行至原位；1.抓取工件重量G1为25KG——50KG，取45KN，最大升降负载为F=2000N 升降速度为3m/min，平移速度为9m/min，升降液压缸最大行程为1000mm，平移液压缸最大行程为1000mm，夹紧缸行程为30mm；夹紧与松开时间为4s。
