90000-9003-0004-000_大鑫款三轮车车架总成（ID:814856）

交通运输 / 车辆工程 / 90000-9003-0004-000_大鑫款三轮车车架总成

102

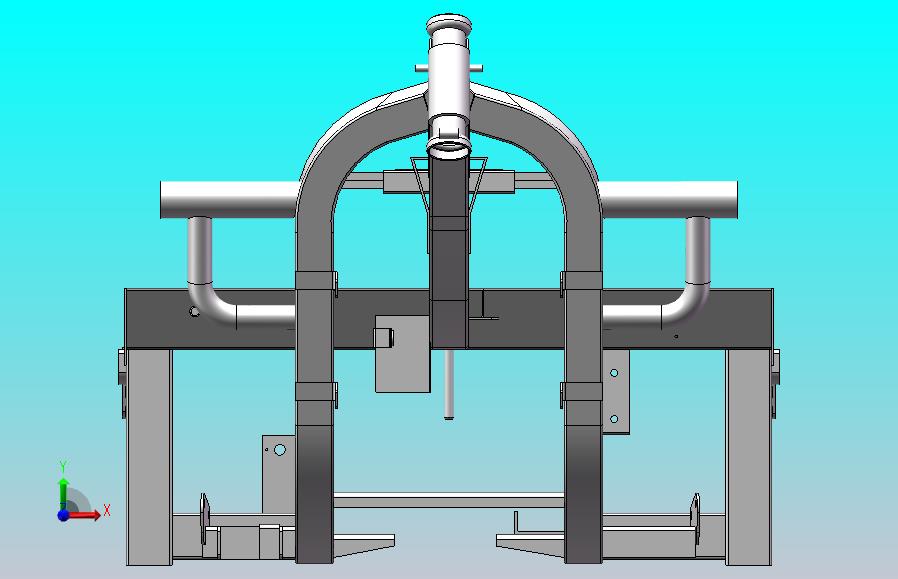

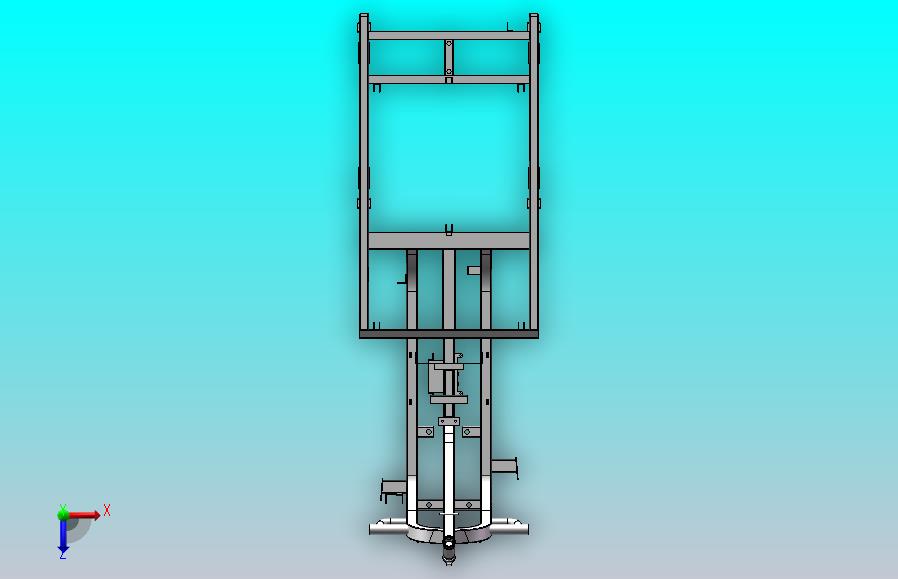

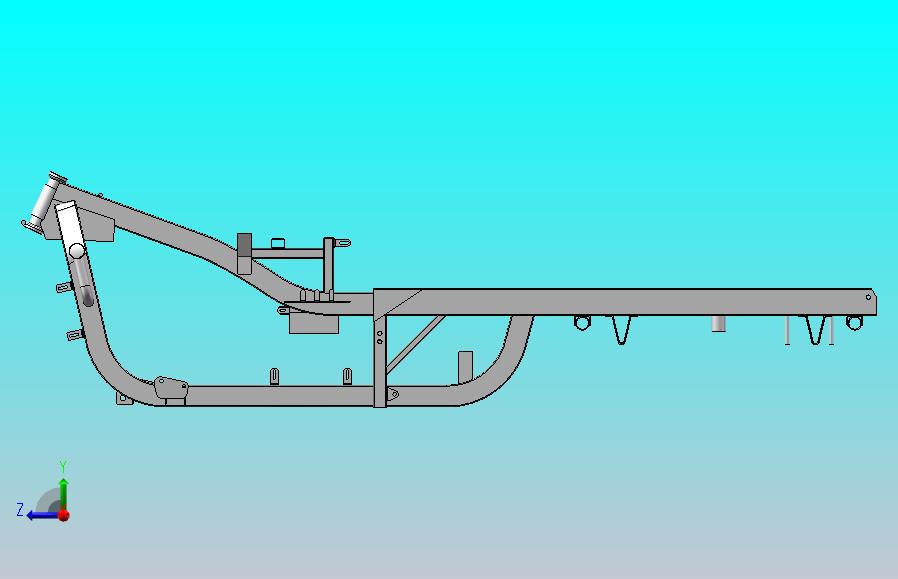

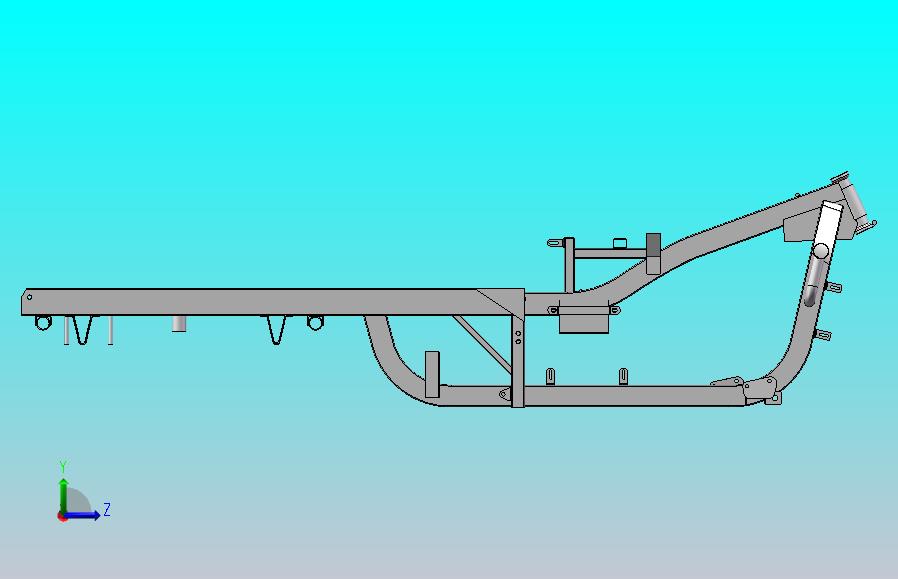

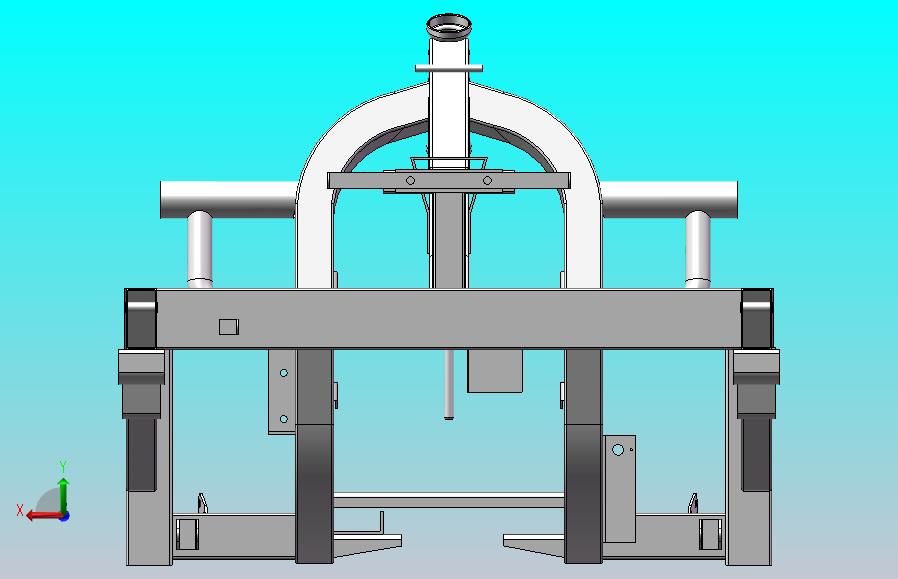

平面图

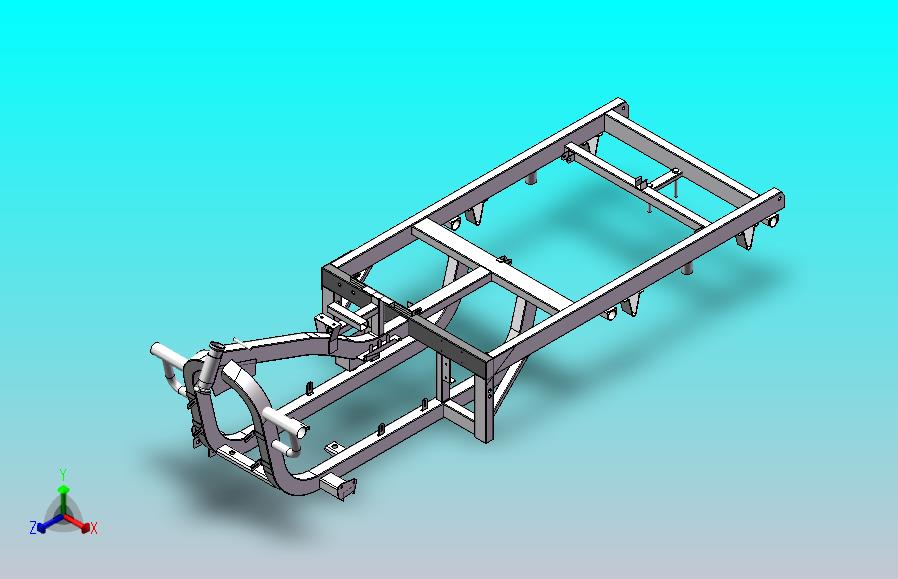

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	01.车架油箱主梁50×70×2×1100.SLDPRT	453 KB
2	02.车架左大梁50×70×2×2150.SLDPRT	580 KB
3	03.车架右大梁50×70×2×2150.SLDPRT	572 KB
4	04.车架后主梁80×40×2.0×1490.SLDPRT	170 KB
5	05.车架后横梁80×40×2.0×840.SLDPRT	183 KB
6	06.车架后加固梁80×40×2.0×760.SLDPRT	156 KB
7	07.车架后加固梁40×40×1.5×760.SLDPRT	163 KB
8	08.车架后加固梁60×40×1.5×375.SLDPRT	173 KB
9	09.车架后支撑梁30×40×1.5×208.SLDPRT	192 KB
10	10.车架后支撑梁60×40×1.5×280.SLDPRT	201 KB
11	11.车架后支撑梁60×40×1.5×160.SLDPRT	183 KB
12	12.车架后支撑梁20×40×1.5×260.SLDPRT	191 KB
13	13.备胎安装梁20×40×1.5×170.SLDPRT	203 KB
14	14.坐垫支撑管30×40×1.5×155.SLDPRT	181 KB
15	15.坐垫支撑管30×40×1.5×220.SLDPRT	180 KB
16	16.坐垫支撑管30×40×1.5×170.SLDPRT	181 KB
17	17.坐垫支撑角铁3#×140.SLDPRT	162 KB
18	18.护杠管φ48×1.5×200.SLDPRT	162 KB
19	19.护杠弯管φ32×2.0×340.SLDPRT	198 KB
20	20.中心弹簧定位管φ42×1.5×50.SLDPRT	161 KB
21	21.车厢连接管φ16×1.5×40.SLDPRT	307 KB
22	22.钢板套管φ42×3.0×60.SLDPRT	161 KB
23	23.刹车轴固定板套管φ32×4.5×13.SLDPRT	159 KB
24	24.刹车轴主杆φ22×3.0×875.SLDPRT	140 KB
25	25.圆管φ14×1.5×31.SLDPRT	251 KB
26	26.圆管φ14×1.5×41.SLDPRT	249 KB
27	27.圆管φ14×1.5×61.SLDPRT	166 KB
28	28.转向限位块φ14×25.SLDPRT	143 KB
29	29.油箱定位销φ10×87.SLDPRT	152 KB
30	30.手动货斗撑管25×25×1.5×740.SLDPRT	163 KB
31	32.钢板套管安装座.SLDPRT	156 KB
32	33.钢板支撑板.SLDPRT	151 KB
33	34.备胎安装螺栓.SLDPRT	128 KB
34	35.手动货斗撑管卡板.SLDPRT	162 KB
35	35.手动货斗撑管支架.SLDPRT	249 KB
36	36.调节杆支架.SLDPRT	354 KB
37	37.阻尼器支架.SLDPRT	165 KB
38	38.发动机安装横板.SLDPRT	176 KB
39	39.发动机左下安装板.SLDPRT	183 KB
40	40.发动机右下安装板.SLDPRT	184 KB
41	41.风扇安装支架.SLDPRT	146 KB
42	42.车头管加强板.SLDPRT	126 KB
43	43.座垫支架.SLDPRT	152 KB
44	44.后喇叭支架.SLDPRT	146 KB
45	45.车箱加强板.SLDPRT	112 KB
46	46.手刹安装板.SLDPRT	141 KB
47	47.刹车后开关支架.SLDPRT	133 KB
48	48.左脚踏安装板.SLDPRT	194 KB
49	49.右脚踏安装板.SLDPRT	275 KB
50	50.风扇安装支架.SLDPRT	151 KB
51	51.传动轴保护支架.SLDPRT	143 KB
52	52.侧盖下安装支架.SLDPRT	158 KB
53	53.电瓶盒.SLDPRT	191 KB
54	54.电瓶压板.SLDPRT	168 KB
55	55.电器件支架.SLDPRT	191 KB
56	56.侧盖上安装支架.SLDPRT	197 KB
57	90000-9003-0004-000_RY200ZH-4大鑫车架.SLDASM	2.77 MB
