装载机结构及其液压系统设计（SW+CAD+说明书）（ID:815481）

机械设备 / 工程机械 / 装载机结构及其液压系统设计（SW+CAD+说明书）

104

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	322 KB
2	2.png	316 KB

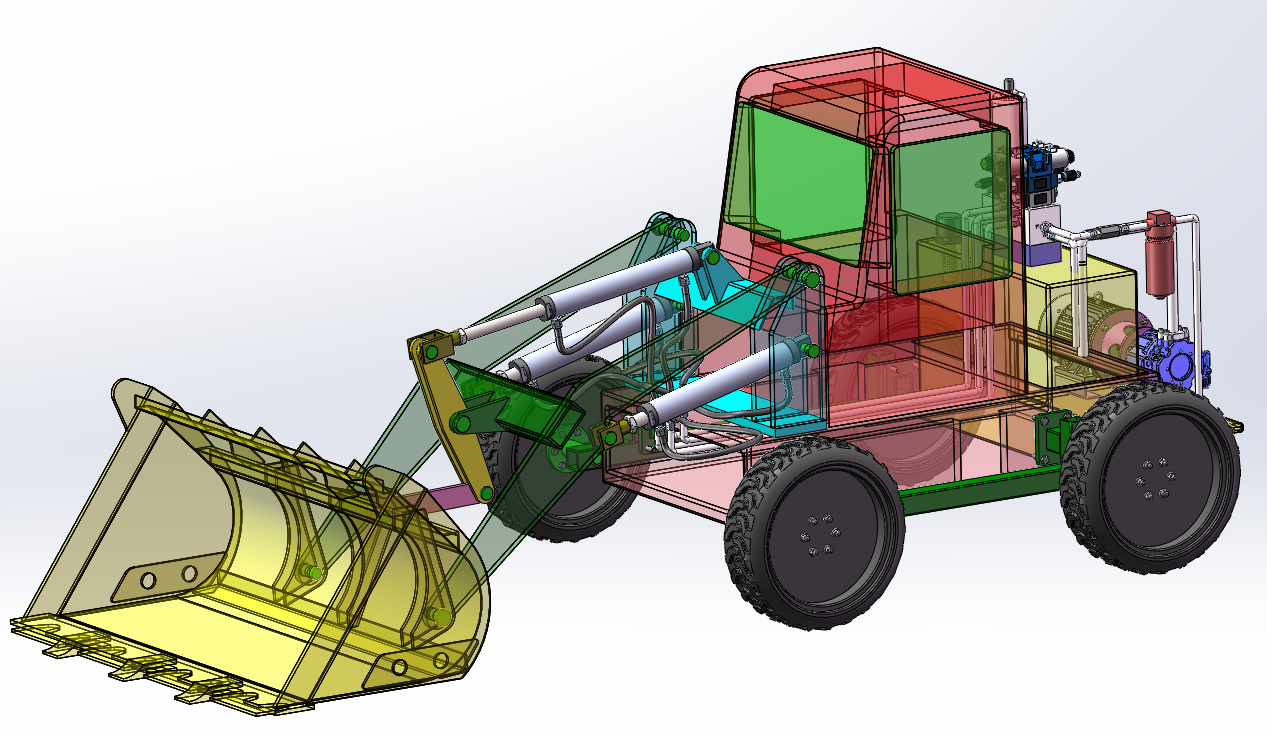

3	3.png	516 KB

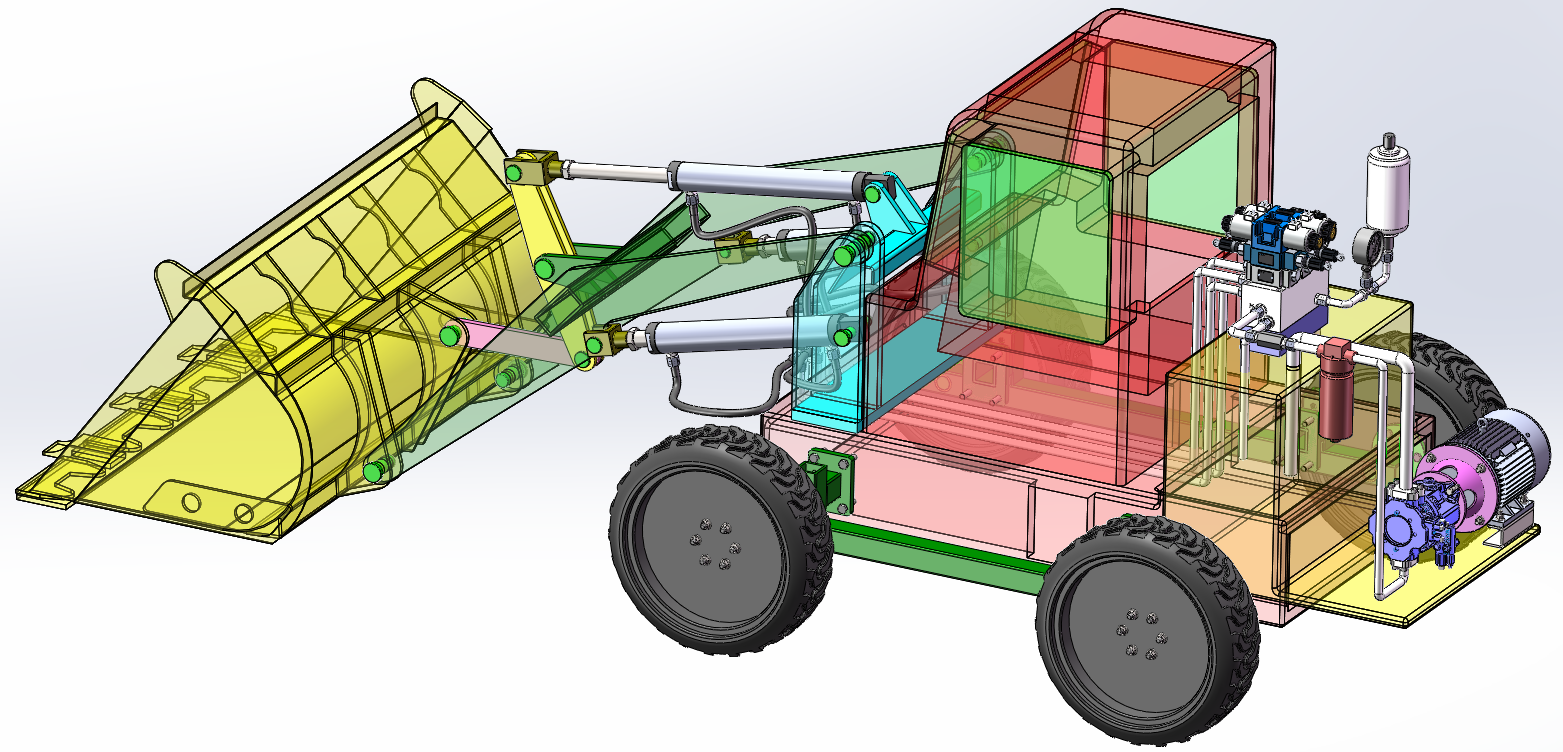

4	4.png	695 KB
5	5.png	306 KB
6	6.png	151 KB
7	7.png	49.8 KB

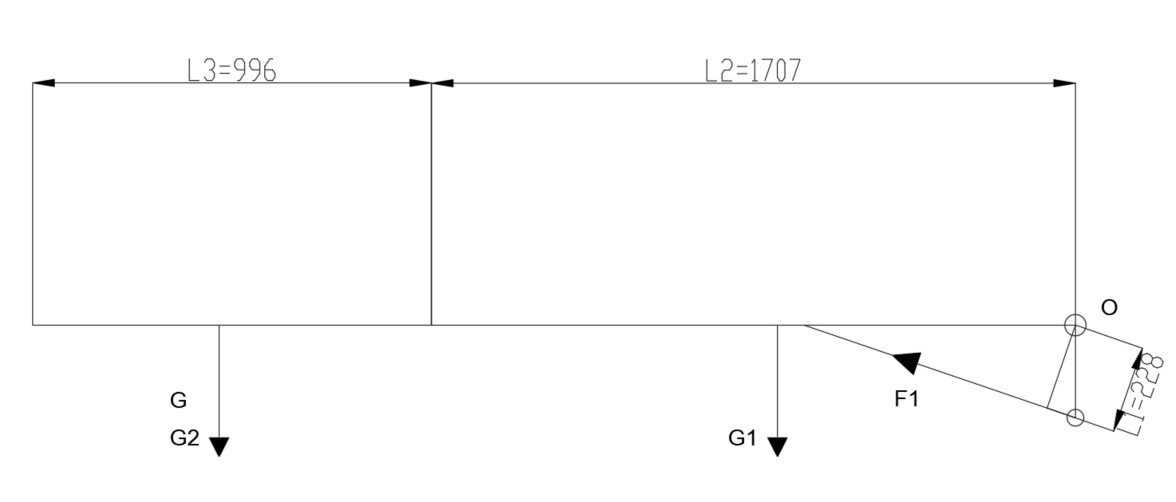

8	8.png	26.1 KB

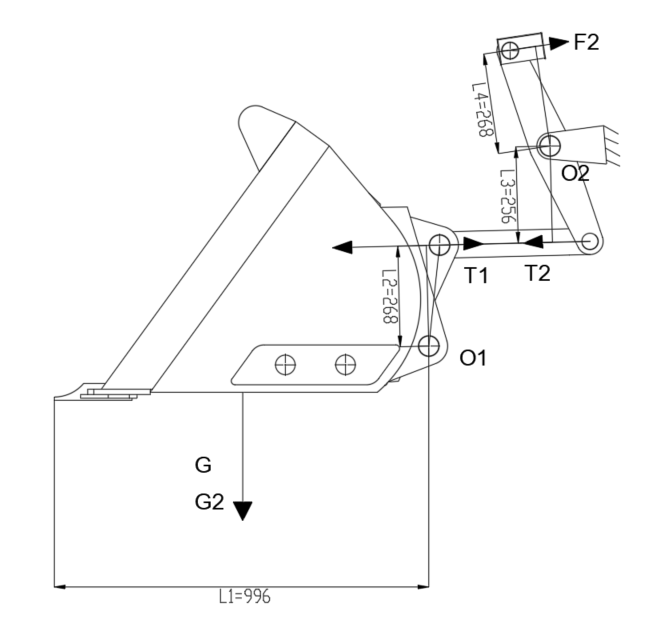

9	9.png	51.1 KB
10	Drawing1.bak	1.71 MB
11	Drawing1.dwg	1.71 MB
12	Drawing2.dwg	74.1 KB
13	Drawing3.bak	860 KB
14	Drawing3.dwg	1.48 MB
15	ZZJ 大臂油缸回转头.SLDPRT	188 KB
16	ZZJ 大臂油缸组件.SLDASM	144 KB
17	ZZJ 大臂油缸缸体.SLDPRT	187 KB
18	ZZJ 铲斗油缸回转头.SLDPRT	191 KB
19	ZZJ 铲斗油缸组件.SLDASM	145 KB
20	ZZJ 铲斗油缸缸体.SLDPRT	185 KB
21	ZZJ 大臂油缸缸杆.SLDPRT	123 KB
22	ZZJ 联轴器.SLDPRT	723 KB
23	ZZJ 铲斗油缸缸杆.SLDPRT	122 KB
24	ZZJ 阀块.SLDPRT	540 KB
25	ZZJ 集成阀块装配体.SLDASM	3.28 MB
26	ZZJ 1CM-18-22WD-03.SLDPRT	193 KB
27	ZZJ 1DM-22-27WD公制螺纹胶垫密封柱端.SLDPRT	220 KB
28	ZZJ 4MN-27WD胶垫内六角堵头(永华).SLDPRT	206 KB
29	ZZJ 4WE10Y.SLDPRT	1.54 MB
30	ZZJ CC-22三通接头.SLDPRT	218 KB
31	ZZJ DBW10B1 先导式溢流阀.SLDPRT	2.21 MB
32	ZZJ GB／T18615-2002焊接接头M22.SLDPRT	169 KB
33	ZZJ GB／T5780-2000六角头螺栓C级(M14)×100.SLDPRT	141 KB
34	ZZJ GB／T5780-2000六角头螺栓C级M12×45.SLDPRT	169 KB
35	ZZJ GB／T5780-2000六角头螺栓C级M16×60.SLDPRT	141 KB
36	ZZJ GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT	151 KB
37	ZZJ GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT	152 KB
38	ZZJ GB／T70．1-2000内六角圆柱头螺钉(M14)×40.SLDPRT	128 KB
39	ZZJ GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT	127 KB
40	ZZJ GB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT	98.6 KB
41	ZZJ GB／T70．1-2000内六角圆柱头螺钉M6×90.SLDPRT	106 KB
42	ZZJ GU-H10 精过滤器.SLDPRT	153 KB
43	ZZJ QUQ 型液压空气滤清器.SLDPRT	1.74 MB
44	ZZJ S10单向阀.SLDPRT	114 KB
45	ZZJ Y-100压力表.SLDPRT	1.29 MB
46	ZZJ Z2FS10 叠加式双向节流阀.SLDPRT	1.3 MB
47	ZZJ Z2S10 叠加式双向液压锁.SLDPRT	1.17 MB
48	ZZJ 侧窗玻璃.SLDPRT	61 KB
49	ZZJ 出油管法兰盘.SLDPRT	131 KB
50	ZZJ 前窗玻璃.SLDPRT	67.7 KB
51	ZZJ 吸油管法兰盘.SLDPRT	131 KB
52	ZZJ 回转套1.SLDPRT	95 KB
53	ZZJ 国标囊式蓄能器(螺纹连接) NXQ.SLDPRT	153 KB
54	ZZJ 大臂侧板1.SLDPRT	83.4 KB
55	ZZJ 大臂横梁1.SLDPRT	85.7 KB
56	ZZJ 大臂油缸回转座1.SLDPRT	72.8 KB
57	ZZJ 大臂组件.SLDASM	101 KB
58	ZZJ 底座.SLDPRT	240 KB
59	ZZJ 底座组件.SLDASM	175 KB
60	ZZJ 支撑架侧板1.SLDPRT	64.1 KB
61	ZZJ 支撑架固定板1.SLDPRT	86.1 KB
62	ZZJ 支撑架底板1.SLDPRT	48.8 KB
63	ZZJ 支撑架横梁1.SLDPRT	97 KB
64	ZZJ 支撑架油缸回转座1.SLDPRT	72.5 KB
65	ZZJ 支撑架焊合梁1.SLDPRT	88.1 KB
66	ZZJ 支撑架焊合梁2.SLDPRT	90.8 KB
67	ZZJ 支撑架焊合梁3.SLDPRT	105 KB
68	ZZJ 支撑架焊合梁4.SLDPRT	90.2 KB
69	ZZJ 支撑架焊合梁5.SLDPRT	89.5 KB
70	ZZJ 支撑架组件.SLDASM	94.5 KB
71	ZZJ 柱塞泵.SLDPRT	5.07 MB
72	ZZJ 油箱.SLDPRT	119 KB

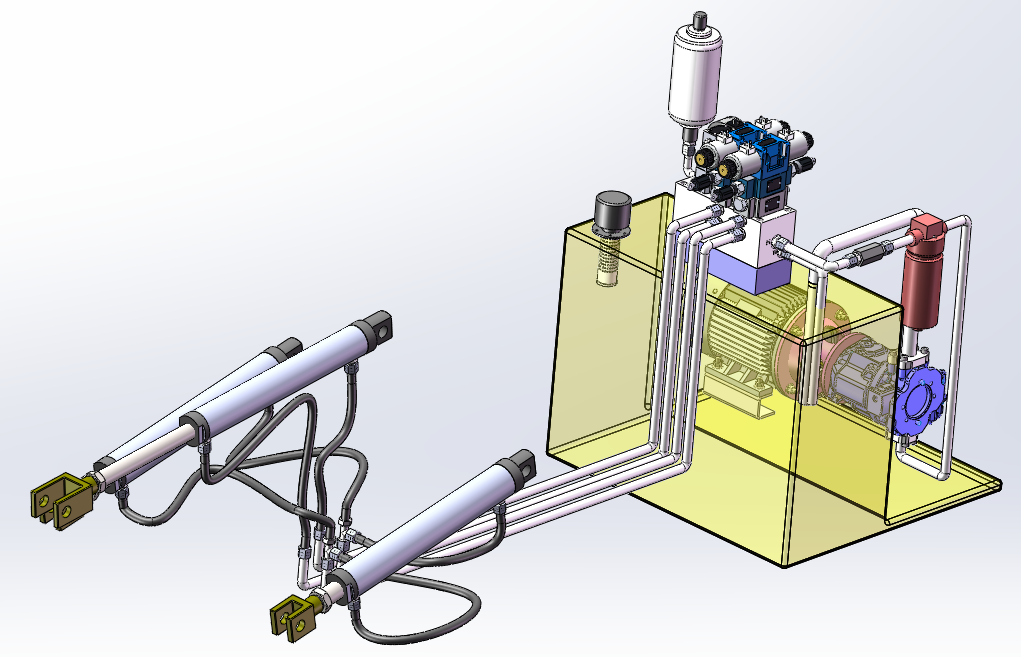

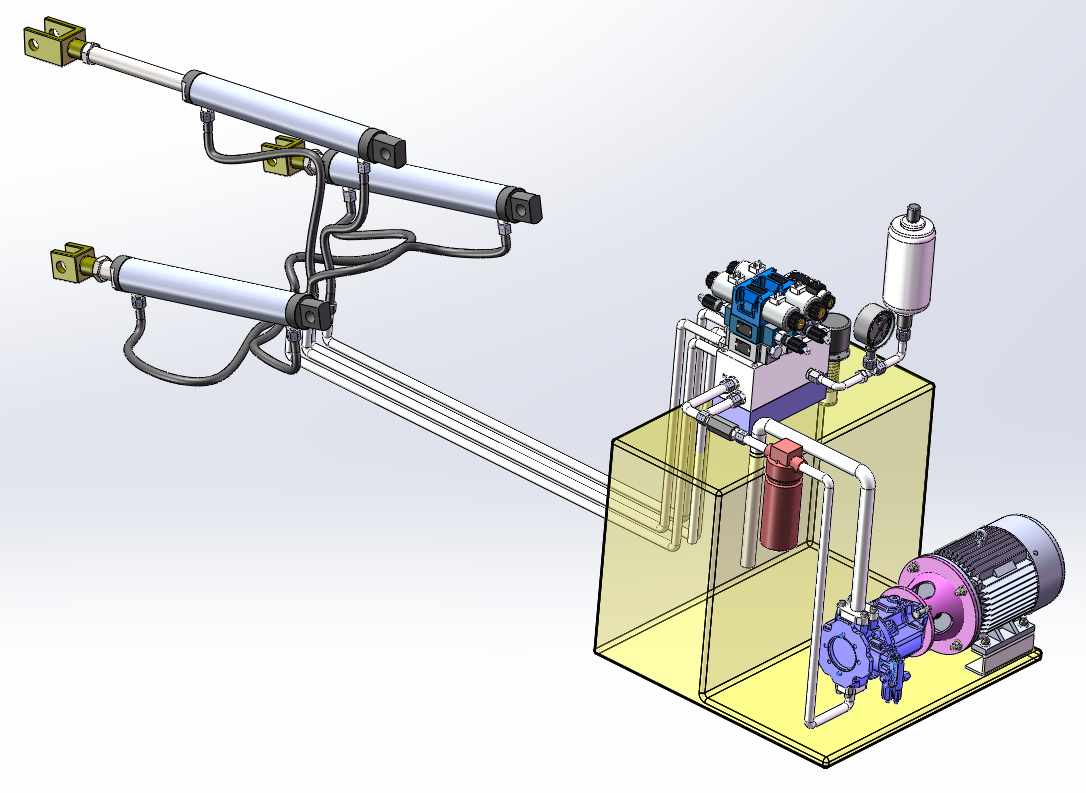

73	ZZJ 泵站装配.SLDASM	7.73 MB
74	ZZJ 电机.SLDPRT	985 KB
75	ZZJ 电机支座.SLDPRT	129 KB
76	ZZJ 硬管1.SLDPRT	91.3 KB
77	ZZJ 硬管2.SLDPRT	93.2 KB
78	ZZJ 硬管3.SLDPRT	95.4 KB
79	ZZJ 硬管4.SLDPRT	82.6 KB
80	ZZJ 硬管5.SLDPRT	83.1 KB
81	ZZJ 硬管6.SLDPRT	64.9 KB
82	ZZJ 行走履带支撑架焊合.SLDASM	117 KB
83	ZZJ 行走组件2.SLDASM	2.49 MB
84	ZZJ 行走轮.SLDPRT	6.26 MB
85	ZZJ 行走轮驱动轴2.SLDPRT	112 KB
86	ZZJ 装载机-总装配图.DWG	3.67 MB
87	ZZJ 装载机-总装配图.SLDASM	11.2 MB
88	ZZJ 装载机-总装配图.SLDDRW	1.59 MB
89	ZZJ 装载机-总装配图.SLDDRW	2.36 MB
90	ZZJ 装载机-总装配图.bak	3.67 MB
91	ZZJ 装载机-总装配图示意图11.DWG	3.97 MB
92	ZZJ 装载机-总装配图示意图11.SLDDRW	2.37 MB
93	ZZJ 装载机-总装配图示意图11.bak	5.12 MB
94	ZZJ 装载机-管路图.DWG	1.9 MB
95	ZZJ 装载机铲斗.DWG	92 KB
96	ZZJ 装载机铲斗.SLDDRW	211 KB
97	ZZJ 装载机铲斗.SLDPRT	588 KB
98	ZZJ 软管1.SLDPRT	157 KB
99	ZZJ 软管2.SLDPRT	168 KB
100	ZZJ 软管3.SLDPRT	170 KB
101	ZZJ 软管4.SLDPRT	223 KB
102	ZZJ 软管5.SLDPRT	245 KB
103	ZZJ 软管6.SLDPRT	238 KB
104	ZZJ 钟形罩.SLDPRT	243 KB
105	ZZJ 铲斗调节杆1.SLDPRT	87.2 KB
106	ZZJ 铲斗调节臂.SLDASM	94 KB
107	ZZJ 铲斗调节臂焊合板1.SLDPRT	89 KB
108	ZZJ 销1.SLDPRT	79 KB
109	ZZJ 销2.SLDPRT	77.8 KB
110	ZZJ 销3.SLDPRT	88.8 KB
111	ZZJ 销4.SLDPRT	84.1 KB
112	ZZJ 销5.SLDPRT	84 KB
113	ZZJ 销6.SLDPRT	85.7 KB
114	ZZJ 阀块垫板.SLDPRT	87.5 KB
115	ZZJ 驾驶仓.SLDPRT	203 KB
116	ZZJ 驾驶室组件.SLDASM	125 KB

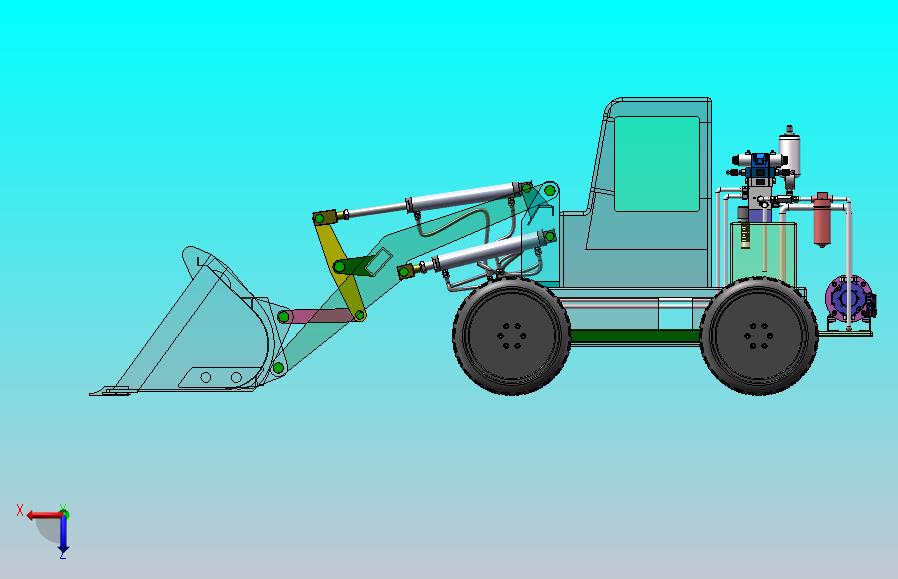

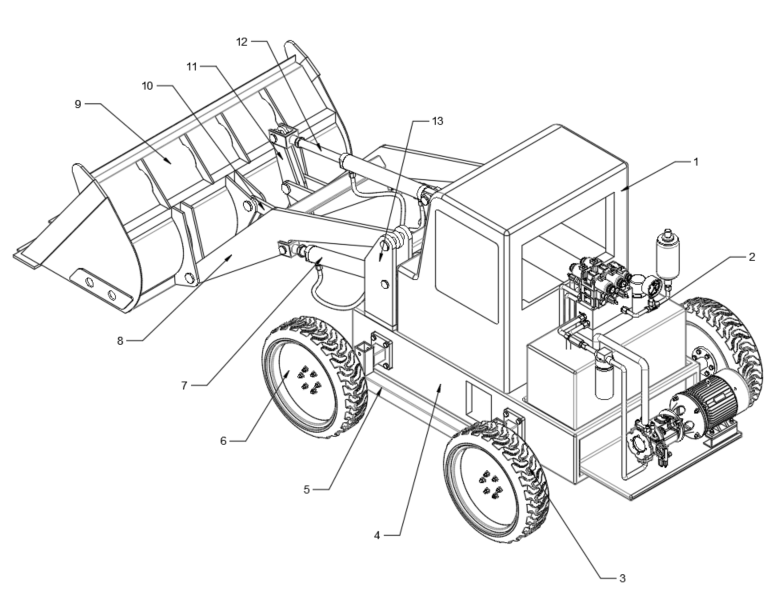

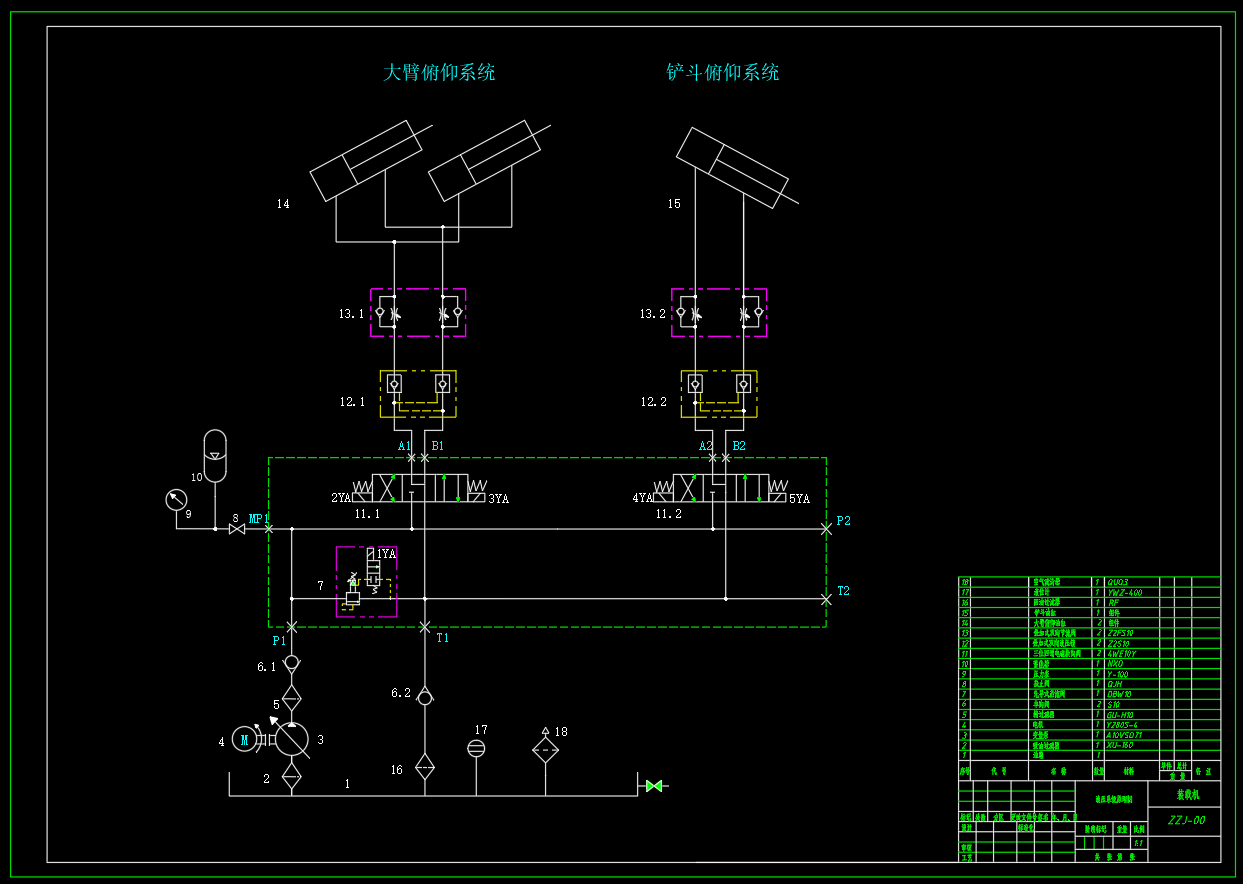

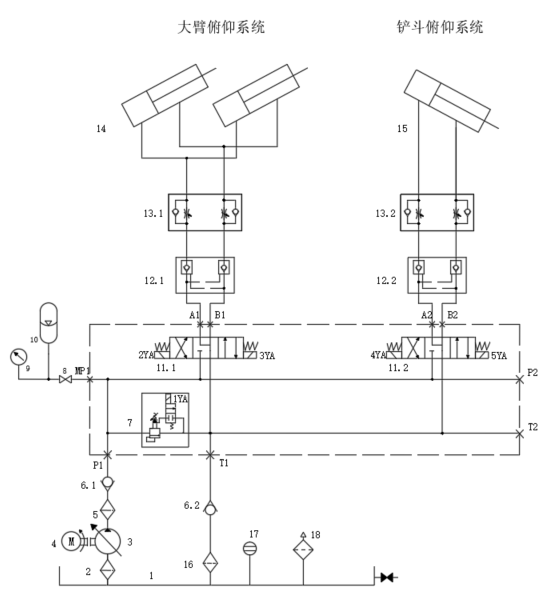

117	ZZJ-00 装载机液压系统原理图.bak	151 KB
118	ZZJ-00 装载机液压系统原理图.dwg	161 KB

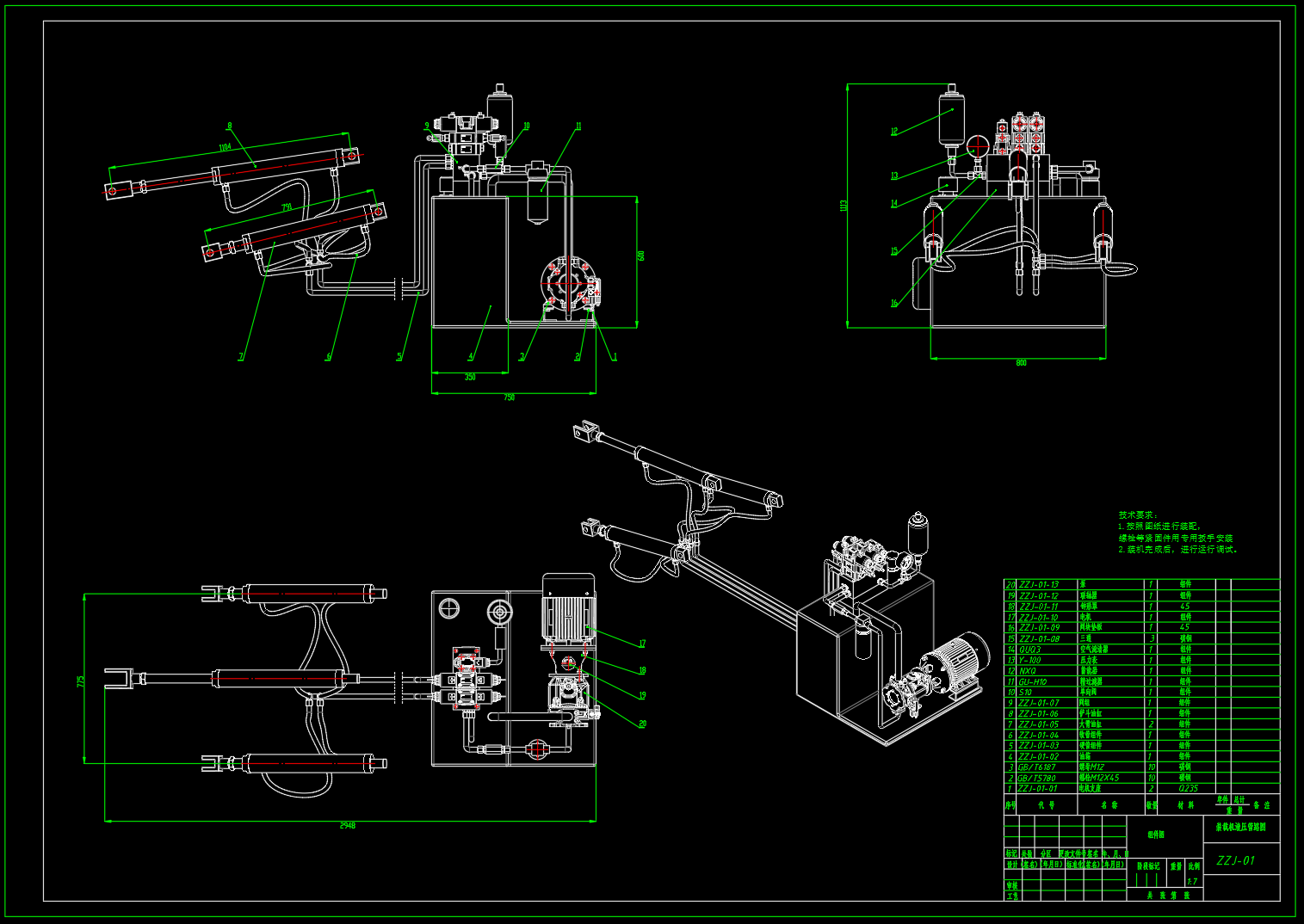

119	企业微信截图_20240201232924.png	244 KB

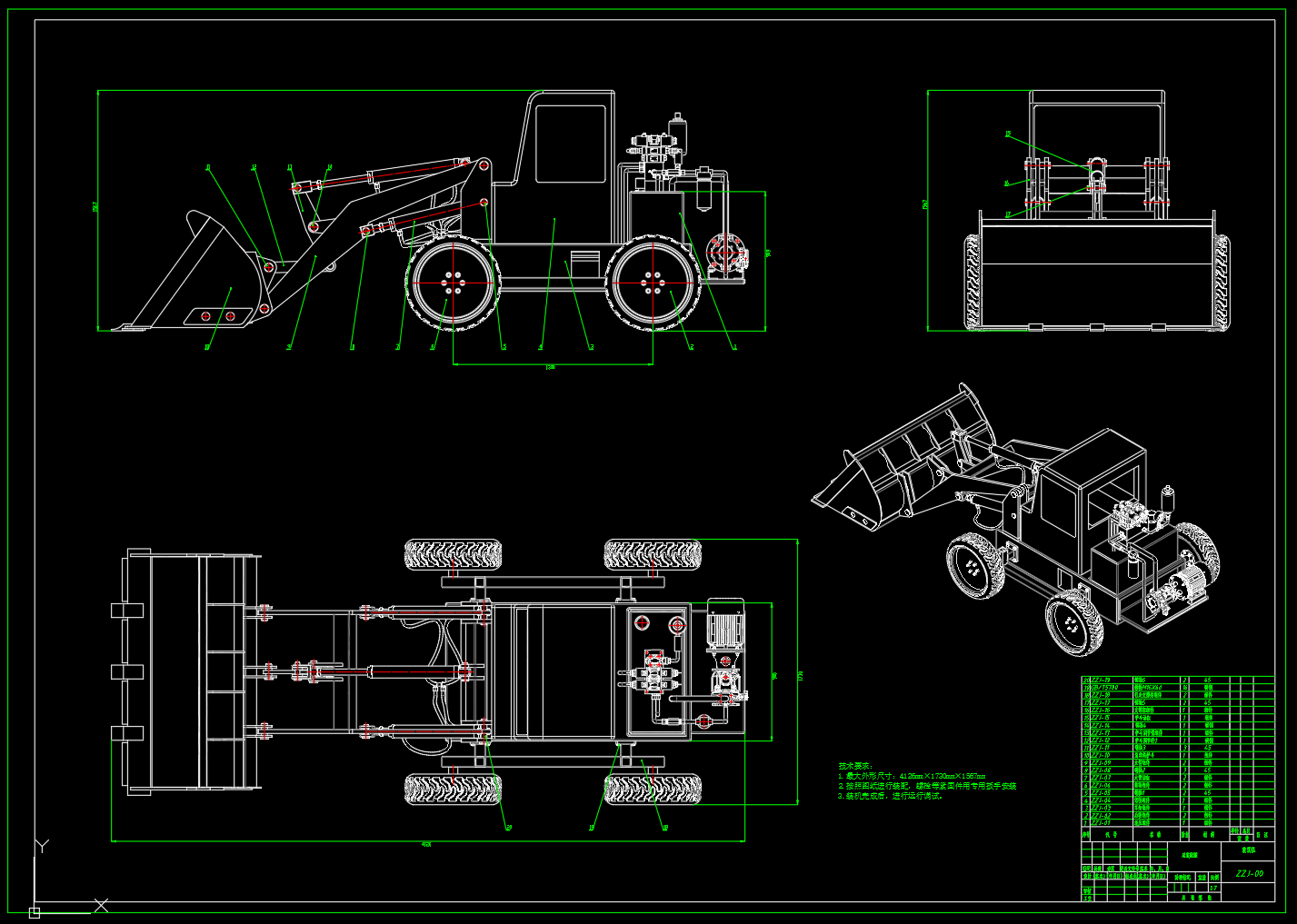

120	企业微信截图_20240201232948.png	259 KB
121	企业微信截图_20240201233001.png	90.4 KB
122	企业微信截图_20240201233055.png	488 KB

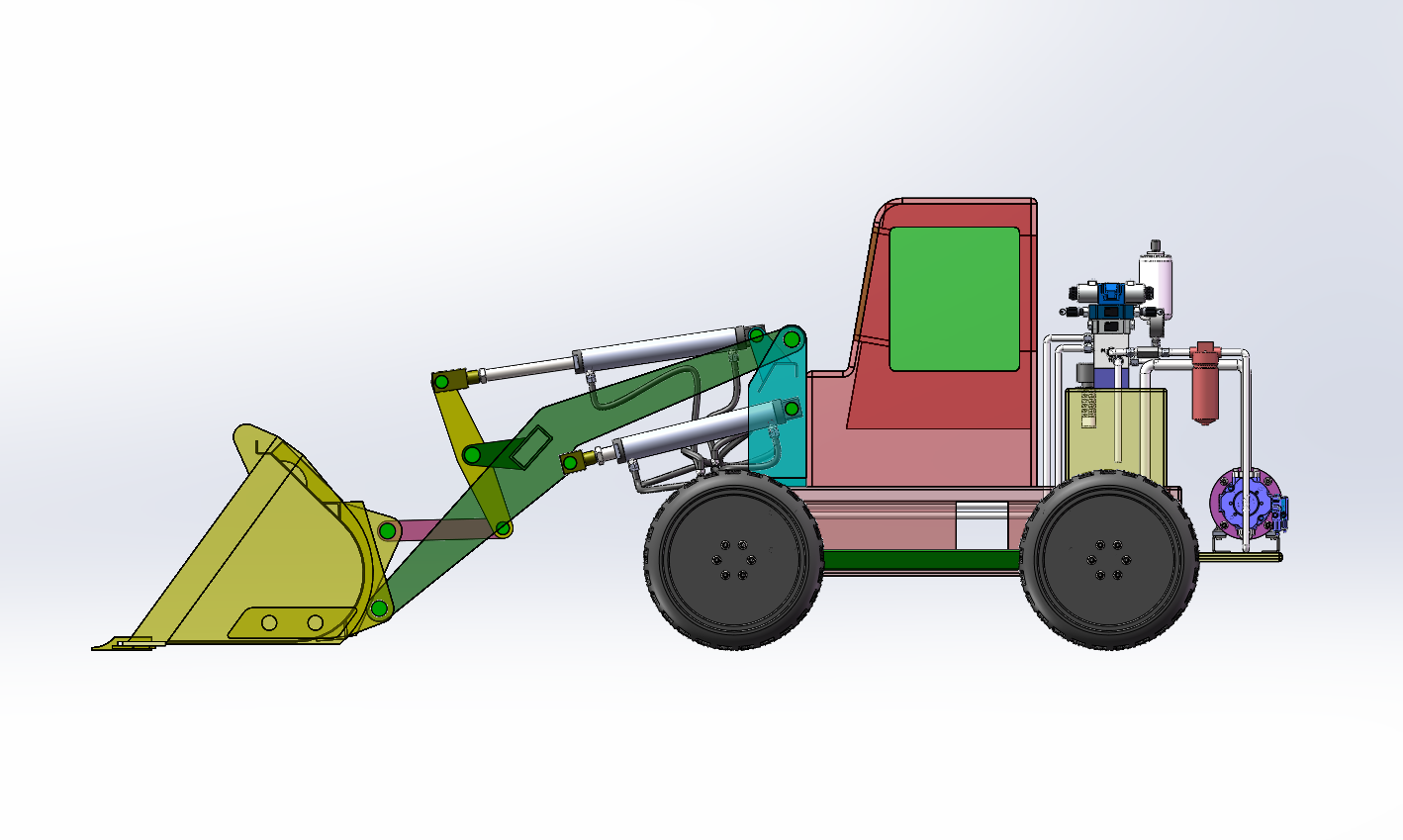

123	企业微信截图_20240201233104.png	227 KB

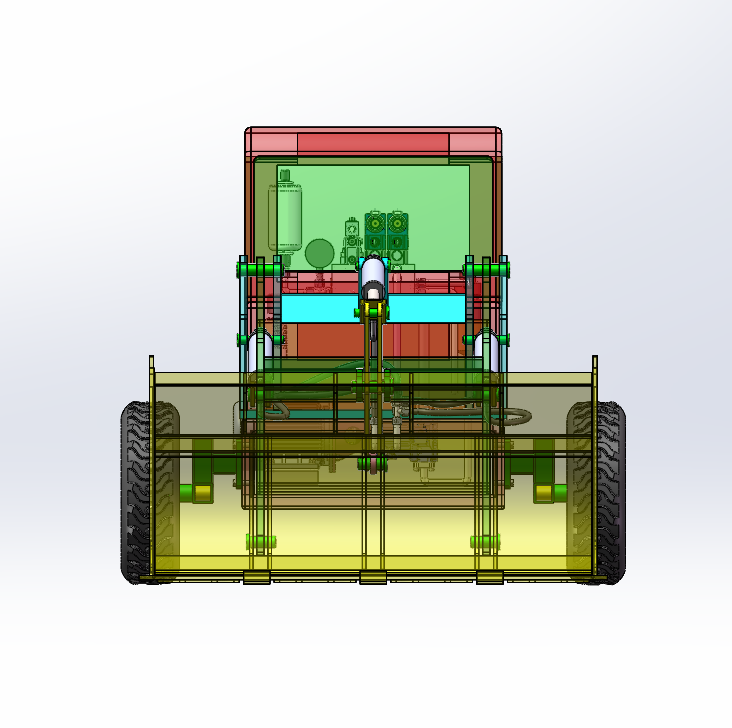

124	企业微信截图_20240201233113.png	161 KB

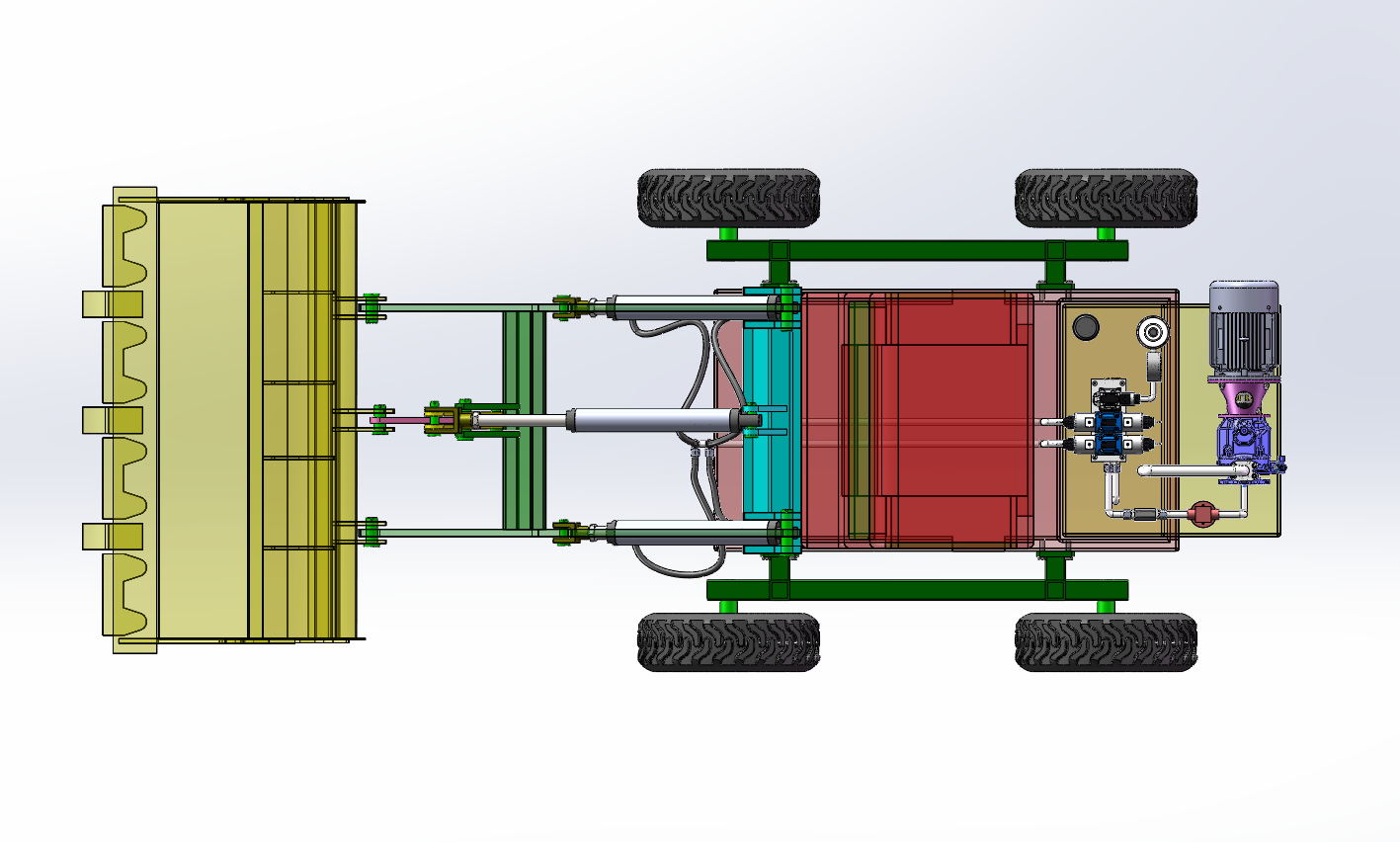

125	企业微信截图_20240201233123.png	239 KB

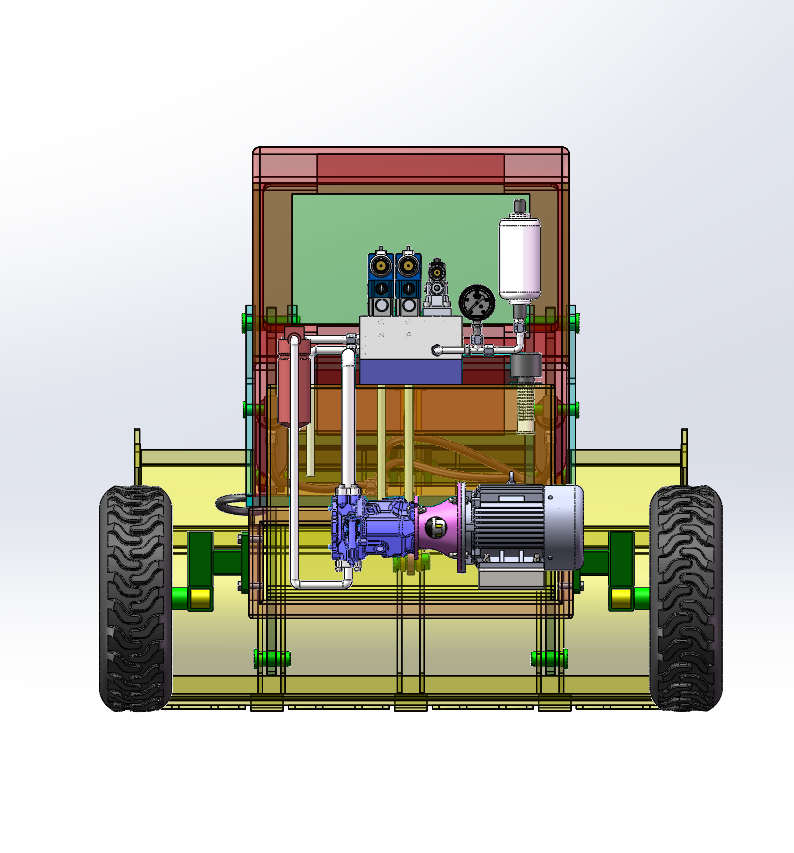

126	企业微信截图_20240201233133.png	204 KB
127	（说明书）装载机结构及液压系统设计.doc	2.35 MB
