YZ18GD压路机行走液压系统设计（SW+CAD+说明书）（ID:815553）
32
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 3WE10B 两位三通电磁换向阀.SLDPRT | 1.23 MB |
| 2 | 4WE10J.SLDPRT | 1.42 MB |

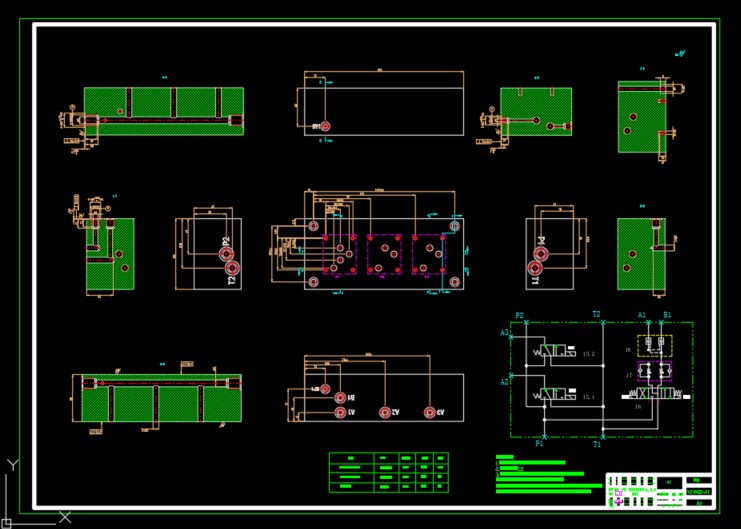

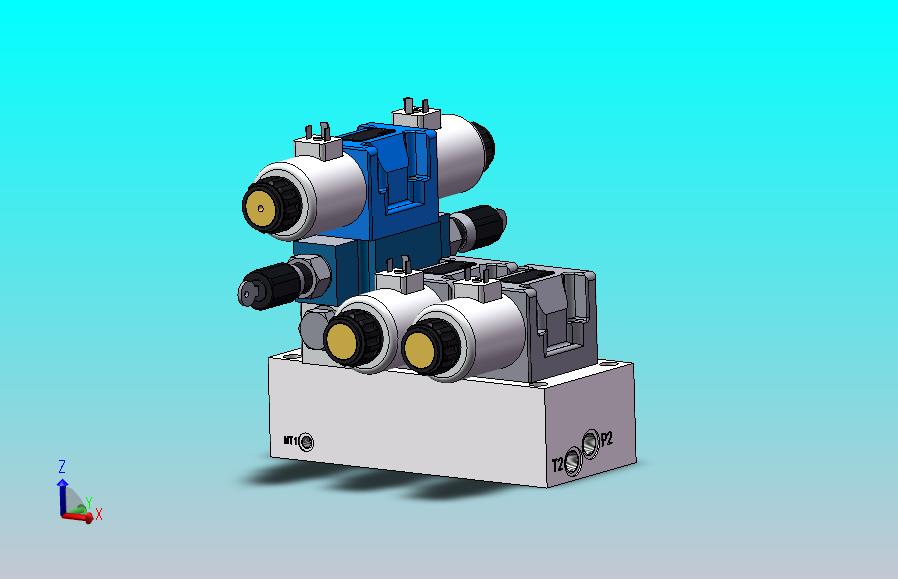

| 3 | YZ18GD-01 阀块-A0.DWG | 181 KB |
| 4 | YZ18GD-01 阀块.SLDDRW | 739 KB |
| 5 | YZ18GD-01 阀块.SLDPRT | 739 KB |

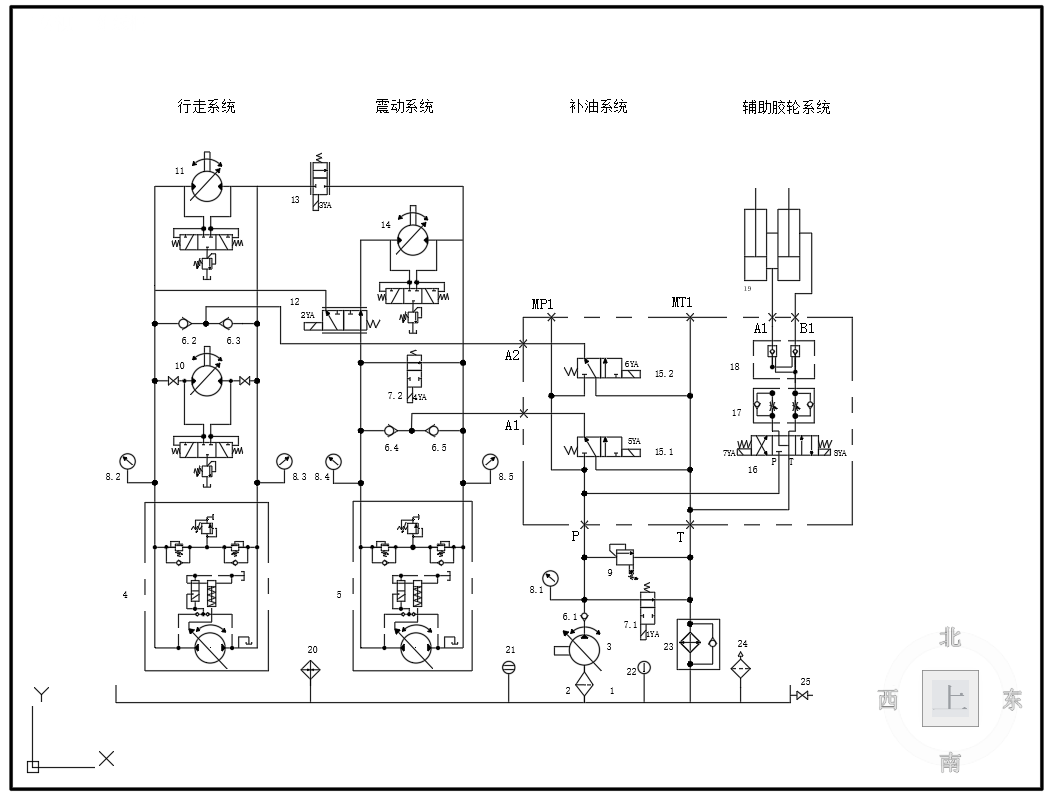

| 6 | YZ18GD压路机液压系统原理图-A0.dwg | 215 KB |

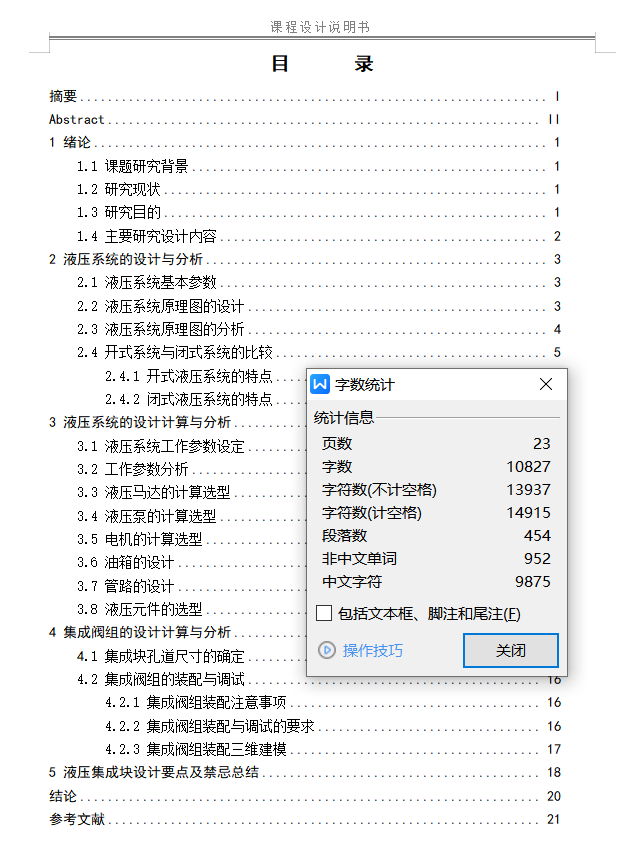

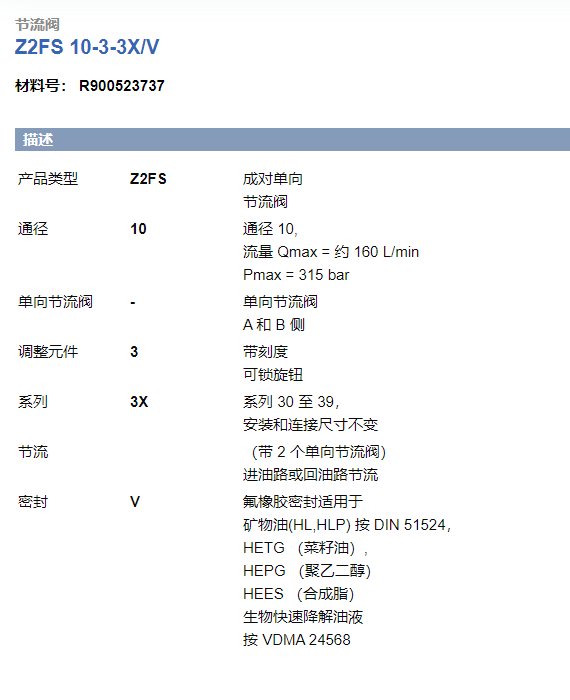

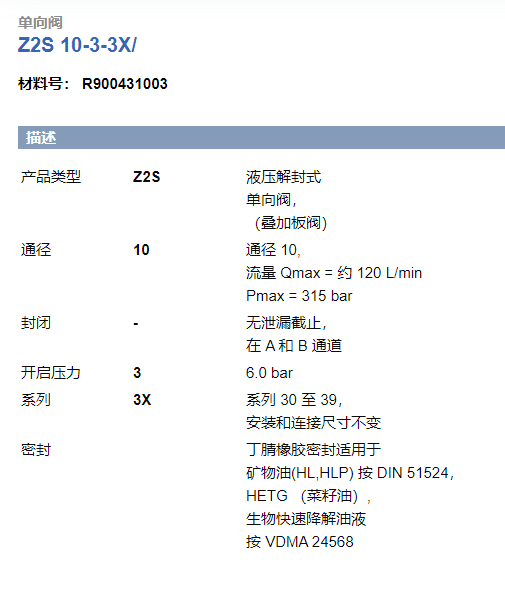

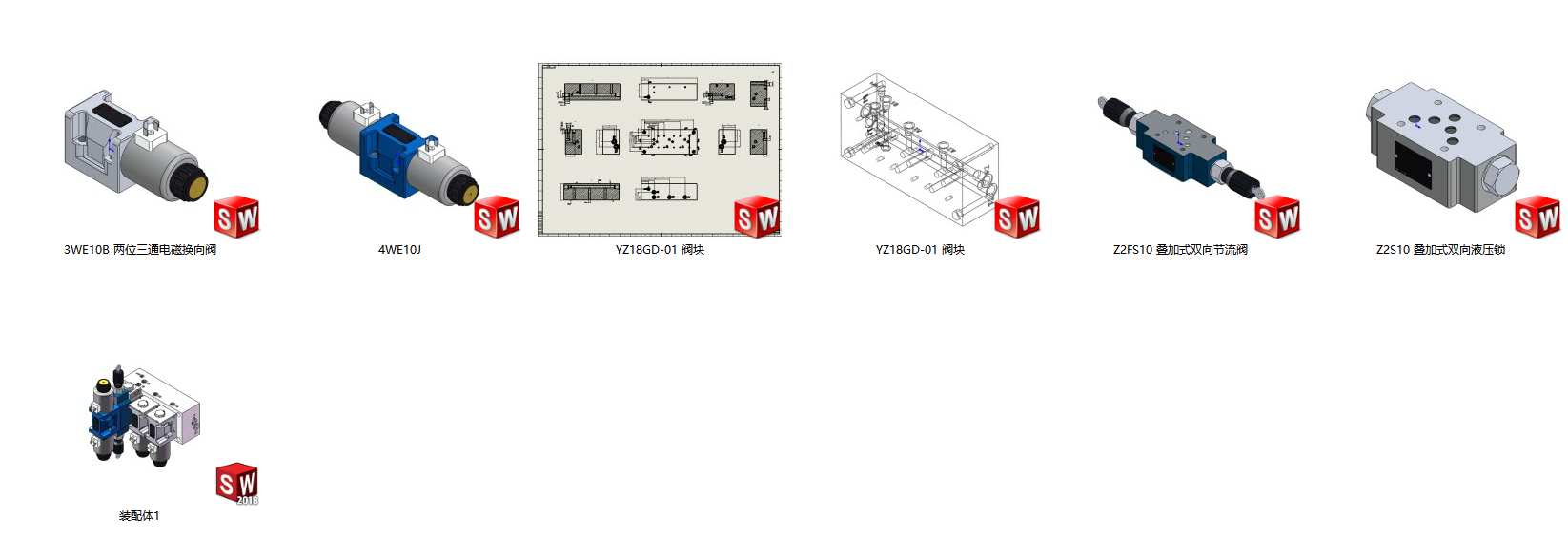

| 7 | YZ18GD压路机液压系统设计说明书.doc | 1.09 MB |
| 8 | Z2FS10 叠加式双向节流阀.SLDPRT | 1.13 MB |
| 9 | Z2S10 叠加式双向液压锁.SLDPRT | 1.02 MB |
| 10 | 企业微信截图_20221126012441.png | 79.3 KB |
| 11 | 企业微信截图_20221210011548.png | 22.5 KB |
| 12 | 企业微信截图_20221210011909.png | 18.4 KB |
| 13 | 企业微信截图_20221210020036.png | 272 KB |
| 14 | 企业微信截图_20230805191420.png | 137 KB |
| 15 | 企业微信截图_20230805191451.png | 100 KB |
| 16 | 企业微信截图_20230805191507.png | 240 KB |
| 17 | 企业微信截图_20230805191515.png | 58.1 KB |
| 18 | 企业微信截图_20230805191550.png | 46.5 KB |

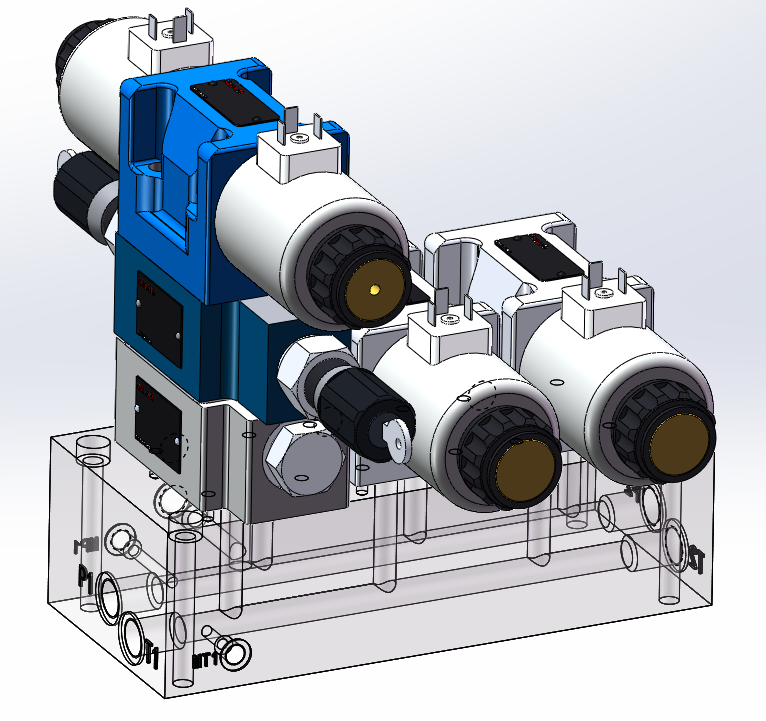

| 19 | 装配体1.SLDASM | 2.7 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1000金币
图纸ID：815553
文件大小：11.04M
软件版本：AUTOCAD 2018,SOLIDWORKS 2018
图纸格式：sldprt,dwg,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-08-18
图纸介绍：
