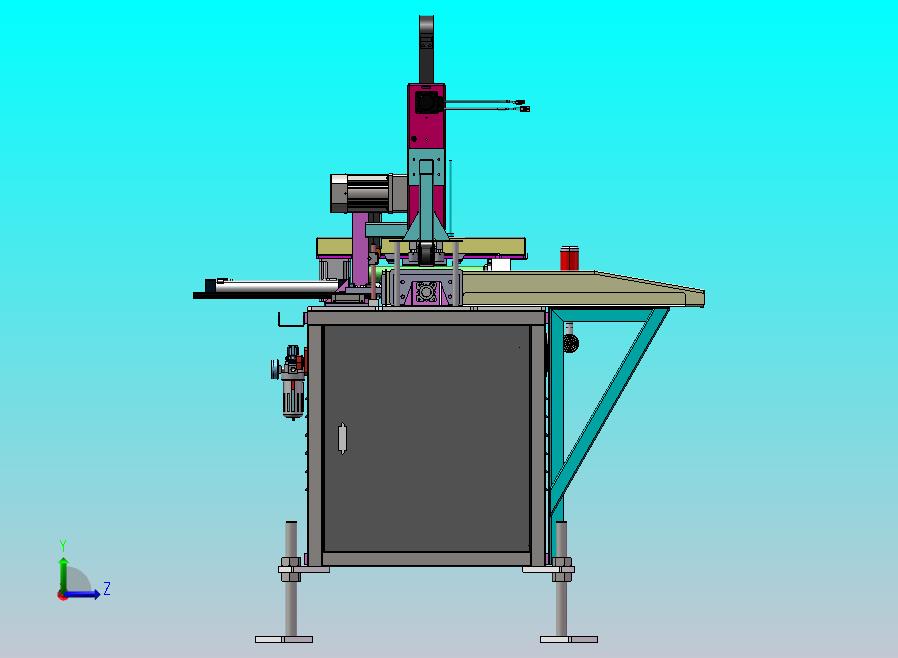

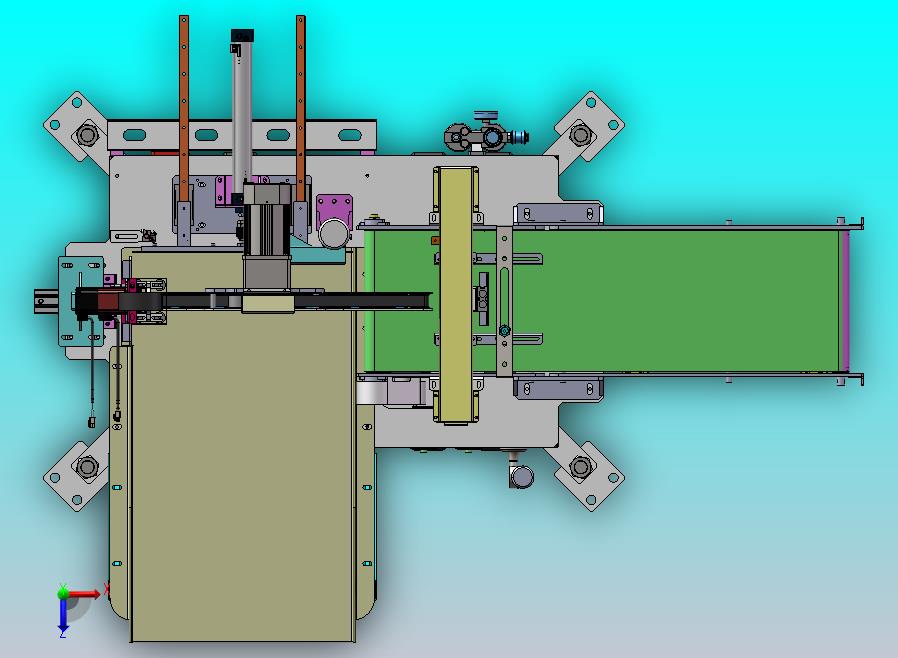

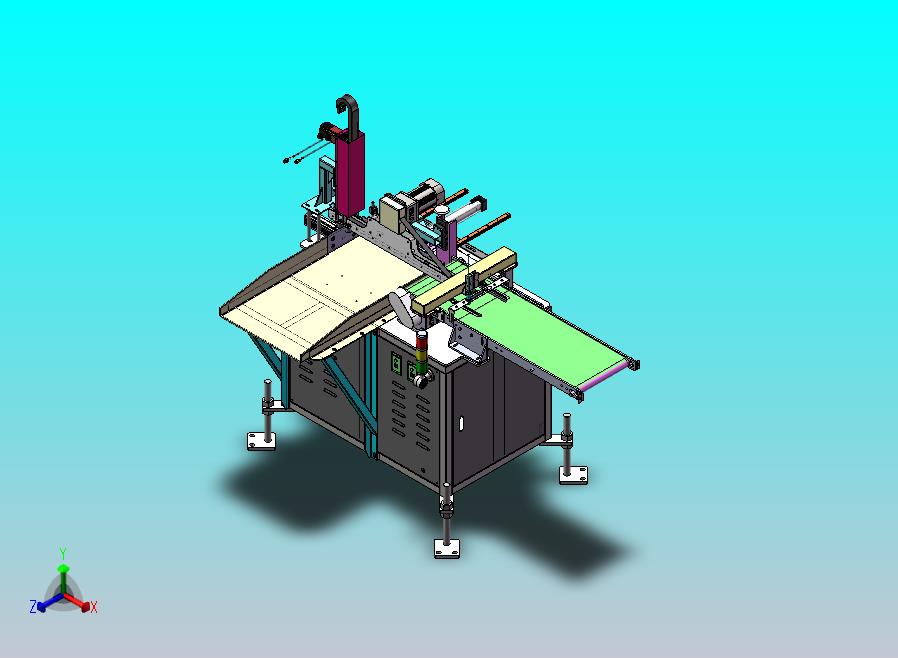

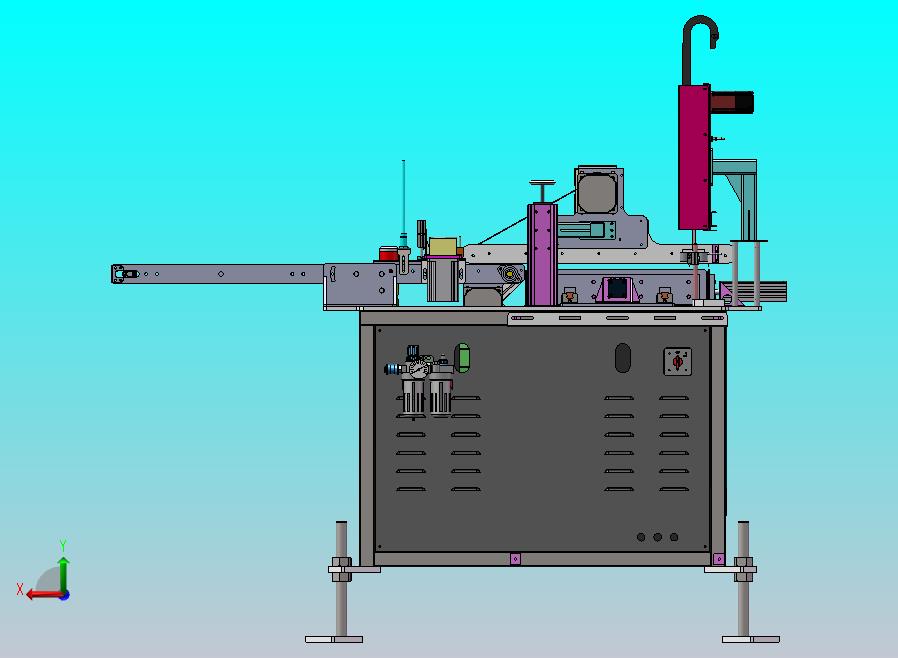

开放式磁力搬运码垛机（ID:817630）
7
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 01开放式高速搬运码垛系统_总装图.SLDASM | 11.1 MB |
| 2 | 02角度可调传送带_装配图.SLDASM | 4.86 MB |
| 3 | 03带磁吸附传送带_装配图.SLDASM | 1.09 MB |
| 4 | 04码垛储料Y轴_装配图.SLDASM | 564 KB |
| 5 | 05码垛储料X轴_装配图.SLDASM | 263 KB |
| 6 | 06取料Z轴_装配图.SLDASM | 4.48 MB |
| 7 | 07_机架电柜_装配图.SLDASM | 3.54 MB |
| 8 | 15X30坦克链.SLDPRT | 311 KB |
| 9 | BFC系列空气过滤组合（二联件）[BFC2000].sldprt | 2.25 MB |
| 10 | CL225门碳钢铰链页_反向.SLDPRT | 730 KB |
| 11 | F-M12X125F ：屿双网 www.ysh3d.com 】.stp | 141 KB |
| 12 | H2525电磁铁.SLDPRT | 87.8 KB |
| 13 | HSV-08手滑阀.SLDPRT | 264 KB |
| 14 | M18圆柱形接近开关.SLDPRT | 165 KB |
| 15 | M8棒型接近开关.SLDPRT | 179 KB |
| 16 | Z轴同步带_5M_齿数160_宽度15_周长800_闭环.SLDPRT | 69.8 KB |
| 17 | 交流调速电机200W加减速机5K.SLDPRT | 555 KB |
| 18 | 传动链.SLDPRT | 74 KB |
| 19 | 传送带_固定端.SLDASM | 845 KB |
| 20 | 传送带_无动力滚筒.SLDPRT | 78.7 KB |
| 21 | 传送带_活动端.SLDASM | 862 KB |
| 22 | 传送带主动轴.SLDPRT | 130 KB |
| 23 | 传送带从动轴辊.SLDPRT | 863 KB |
| 24 | 传送带感应调速电机.SLDPRT | 654 KB |
| 25 | 传送带支架-1.SLDPRT | 296 KB |
| 26 | 传送带支架-2.SLDPRT | 197 KB |
| 27 | 传送带支架-3.SLDPRT | 146 KB |
| 28 | 光电传感器固定夹_D12.SLDPRT | 107 KB |
| 29 | 光电开关支架底座.SLDPRT | 97.5 KB |
| 30 | 光电开关支架轴.SLDPRT | 85.7 KB |
| 31 | 免费下载海量【图档】【资料】百度搜索 www.ysh3d.com 屿双网 】.url | 177 B |
| 32 | 六角螺母_M30.SLDPRT | 148 KB |
| 33 | 内六角平头-M10-L20.SLDPRT | 128 KB |
| 34 | 双轴气缸CLXA-缸径16-行程20.SLDPRT | 241 KB |
| 35 | 取料Z轴_HGH15线轨.SLDASM | 426 KB |
| 36 | 取料Z轴_线轨垫块.SLDPRT | 74 KB |
| 37 | 取料Z轴支撑柱.SLDPRT | 72.6 KB |
| 38 | 取料Z轴电磁铁座.SLDPRT | 110 KB |
| 39 | 取料Z轴连杆.SLDPRT | 142 KB |
| 40 | 同步带压板2孔5M-150.SLDPRT | 121 KB |
| 41 | 同步带轮5M-24-250-N15.SLDPRT | 324 KB |
| 42 | 同步带轮5M-32-150-N14.SLDPRT | 473 KB |
| 43 | 同步惰轮5M-32-150内孔15.SLDPRT | 3.24 MB |
| 44 | 同步惰轮5M_24_250孔d10.SLDPRT | 529 KB |
| 45 | 启停开关按钮.SLDPRT | 562 KB |
| 46 | 启停开关按钮[启停开关按钮] ： www.ysh3d.com 屿双网 】.step | 556 KB |
| 47 | 四方螺母_M8.SLDPRT | 92.6 KB |
| 48 | 地脚安装板底板.SLDPRT | 86.7 KB |
| 49 | 对夹_同步带惰轮轴.SLDPRT | 95.8 KB |
| 50 | 对夹_底板.SLDPRT | 239 KB |
| 51 | 对夹同步带_5M_宽度15开环.SLDPRT | 67.9 KB |
| 52 | 对夹线轨_HGH15CA线轨.SLDASM | 432 KB |
| 53 | 平皮带.SLDPRT | 72.5 KB |
| 54 | 平键[5X5X20].SLDPRT | 72.6 KB |
| 55 | 必看说明+.txt | 2.22 KB |
| 56 | 手调燕尾丝杠滑台.SLDPRT | 213 KB |
| 57 | 报警灯.SLDPRT | 486 KB |
| 58 | 方17_方形接近传感器.SLDPRT | 79.8 KB |
| 59 | 方螺母M5_20x20x5.SLDPRT | 70.3 KB |
| 60 | 机架-底面挡板.SLDPRT | 104 KB |
| 61 | 机架-直角筋.SLDPRT | 82.8 KB |
| 62 | 机架-门锁挡片.SLDPRT | 85.7 KB |
| 63 | 机架焊接体.SLDASM | 296 KB |
| 64 | 机架盖板.SLDPRT | 385 KB |
| 65 | 来料感应_光电开关CX-422.SLDPRT | 257 KB |
| 66 | 来料感应_装配图.SLDASM | 154 KB |
| 67 | 标准气缸SC40x300S_000_+_-2_.stp.SLDPRT | 390 KB |
| 68 | 气缸座连接板.SLDPRT | 156 KB |
| 69 | 气缸浮动接头F-M12X125F.stp.SLDPRT | 173 KB |
| 70 | 汉德保步进电机_8.5N.m_SM3403.SLDPRT | 140 KB |
| 71 | 焊件_传送带_支称架.SLDPRT | 179 KB |
| 72 | 焊接_取料Z轴支架.SLDPRT | 244 KB |
| 73 | 焊接_吸附传送带固定支架.SLDPRT | 137 KB |
| 74 | 焊接_吸附传送带支架.SLDPRT | 224 KB |
| 75 | 焊接_料斗支撑架.SLDPRT | 484 KB |
| 76 | 焊接机架.SLDPRT | 532 KB |
| 77 | 码垛X轴线轨推板连接块.SLDPRT | 97.2 KB |
| 78 | 码垛Y轴线轨安装块.SLDPRT | 106 KB |
| 79 | 码垛Y轴线轨推板连接块.SLDPRT | 133 KB |
| 80 | 码垛从动端链轮6B_17_N17.SLDPRT | 475 KB |
| 81 | 码垛传送带主动端链轮ST6B-14-N15.SLDPRT | 480 KB |
| 82 | 码垛储料HGH20H_2_2.SLDPRT | 270 KB |
| 83 | 码垛储料PRT0001_1.SLDPRT | 241 KB |
| 84 | 码垛储料Y轴HGH20HA直线导轨.SLDASM | 226 KB |
| 85 | 码垛输送带用支架联结铝型材.SLDPRT | 195 KB |
| 86 | 磁吸附传送带电机座.SLDPRT | 353 KB |
| 87 | 磁吸附带惰轮轴-10.SLDPRT | 86.2 KB |
| 88 | 磁吸附带惰轮轴-12.SLDPRT | 86.4 KB |
| 89 | 磁铁40-25-10.SLDPRT | 67 KB |
| 90 | 禾川伺服电机X2MH040A带刹车增量式.SLDPRT | 2.79 MB |
| 91 | 组合型调速器200W.sldprt | 551 KB |
| 92 | 背面涨紧型惰轮LGAF_W32_D45.SLDPRT | 361 KB |
| 93 | 菱形法兰轴承组件_HBT17_锌合金压铸.SLDPRT | 170 KB |
| 94 | 薄型气缸ACQ40x125S_00_+_DMSG-2_.stp.SLDPRT | 330 KB |
| 95 | 调整地脚安装板.SLDPRT | 88.1 KB |
| 96 | 调整地脚装配体.SLDASM | 199 KB |
| 97 | 轴用弹性挡圈A型d10.SLDPRT | 107 KB |
| 98 | 轴用弹性挡圈A型d12.SLDPRT | 110 KB |
| 99 | 轴用弹性挡圈d15.SLDPRT | 109 KB |
| 100 | 输送带_对夹机构.SLDASM | 3.34 MB |
| 101 | 连接轴套-12.SLDPRT | 66 KB |
| 102 | 钣金_5M-32惰轮张紧板.SLDPRT | 134 KB |
| 103 | 钣金_Z轴惰轮_张紧板.SLDPRT | 147 KB |
| 104 | 钣金_传送带-传感器支架.SLDPRT | 163 KB |
| 105 | 钣金_传送带_链轮保护罩.SLDPRT | 476 KB |
| 106 | 钣金_传送带电机_涨紧板.SLDPRT | 166 KB |
| 107 | 钣金_储料仓.SLDPRT | 402 KB |
| 108 | 钣金_取料Z轴_底板.SLDPRT | 480 KB |
| 109 | 钣金_取料Z轴_防护罩.SLDPRT | 158 KB |
| 110 | 钣金_同步带压板支架.SLDPRT | 156 KB |
| 111 | 钣金_吸附带限位板.SLDPRT | 141 KB |
| 112 | 钣金_对夹安装支架.SLDPRT | 151 KB |
| 113 | 钣金_对夹机构外罩.SLDPRT | 380 KB |
| 114 | 钣金_对夹校正挡条A.SLDPRT | 244 KB |
| 115 | 钣金_对夹校正挡条B.SLDPRT | 118 KB |
| 116 | 钣金_对夹校正挡条C.SLDPRT | 115 KB |
| 117 | 钣金_对夹气缸支架.SLDPRT | 140 KB |
| 118 | 钣金_张紧轴调节支架.SLDPRT | 149 KB |
| 119 | 钣金_料仓X轴推板.SLDPRT | 107 KB |
| 120 | 钣金_料仓Y轴推板.SLDPRT | 102 KB |
| 121 | 钣金_料仓气缸固定座.SLDPRT | 227 KB |
| 122 | 钣金_机架走线槽.SLDPRT | 183 KB |
| 123 | 钣金_电机防护罩.SLDPRT | 199 KB |
| 124 | 钣金_磁吸带外罩.SLDPRT | 164 KB |
| 125 | 钣金_磁吸带支架.SLDPRT | 151 KB |
| 126 | 钣金件_机架-侧挡板A.SLDPRT | 879 KB |
| 127 | 钣金件_机架-侧挡板B.SLDPRT | 879 KB |
| 128 | 钣金件_机架-侧挡板C.SLDPRT | 213 KB |
| 129 | 钣金件_机架-门.SLDPRT | 2.29 MB |
| 130 | 钣金件_配盘电器安装板.SLDPRT | 180 KB |
| 131 | 钣金传送带-底板.SLDPRT | 180 KB |
| 132 | 镜向焊件_传送带_支称架.SLDPRT | 138 KB |
| 133 | 闭环同步带5M-宽25mm.SLDPRT | 80.1 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要30金币
图纸ID：817630
文件大小：66.99M
软件版本：SOLIDWORKS 2020,STP,STEP
图纸格式：sldasm,sldprt,step
参数/编辑：可修改，包括参数
上传时间：2025-08-25
图纸介绍：
