洗扫车风道总成呈流线型管路结构，通过法兰、弯头衔接吸嘴与垃圾箱（ID:818892）
107
0
1
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 5100TXS3QL.16-1转动轴.bak | 226 KB |
| 2 | 5100TXS3QL.16-1转动轴.dwg | 104 KB |
| 3 | 5100TXS3QL.16.1风道焊接.bak | 1.46 MB |
| 4 | 5100TXS3QL.16.1风道焊接.dwg | 1.46 MB |
| 5 | 5100TXS3QL.16.2调节风门.bak | 83.8 KB |
| 6 | 5100TXS3QL.16.2调节风门.dwg | 82.3 KB |
| 7 | 5100TXS3QL.16风道总成.bak | 2.27 MB |
| 8 | 5100TXS3QL.16风道总成.dwg | 2.32 MB |
| 9 | 5100TXS3QL.16风道总成外购件明细表.bak | 198 KB |
| 10 | 5100TXS3QL.16风道总成外购件明细表.dwg | 207 KB |
| 11 | 5100TXS3QL.16风道总成标准件明细表.bak | 191 KB |
| 12 | 5100TXS3QL.16风道总成标准件明细表.dwg | 198 KB |
| 13 | 5100TXS3QL.16风道总成零部件明细表.bak | 297 KB |
| 14 | 5100TXS3QL.16风道总成零部件明细表【www.ysh3d.com 屿双网 】.dwg | 114 KB |
| 15 | 【海量3D模型下载，三维模型免费下载】.url | 177 B |

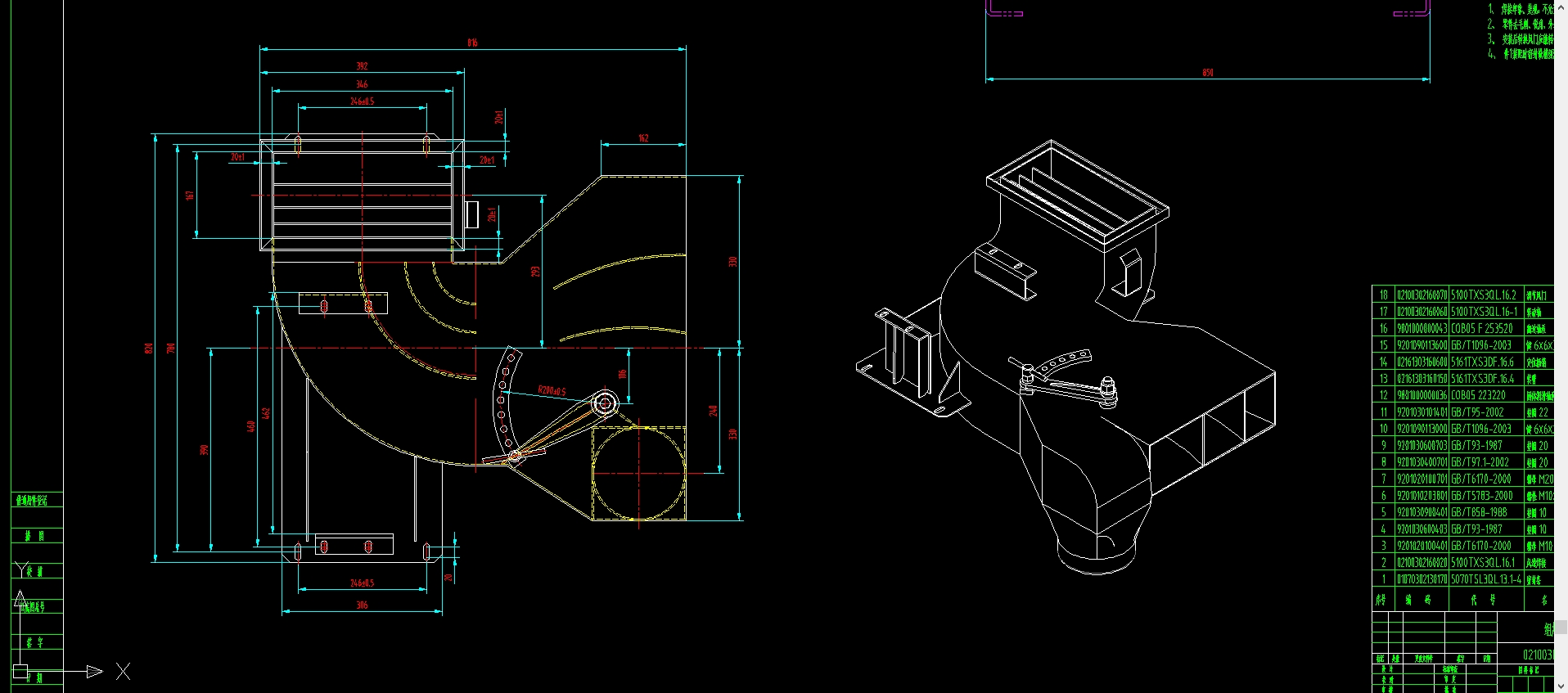

| 16 | 主视图.png | 376 KB |
| 17 | 必看说明+.txt | 2.22 KB |

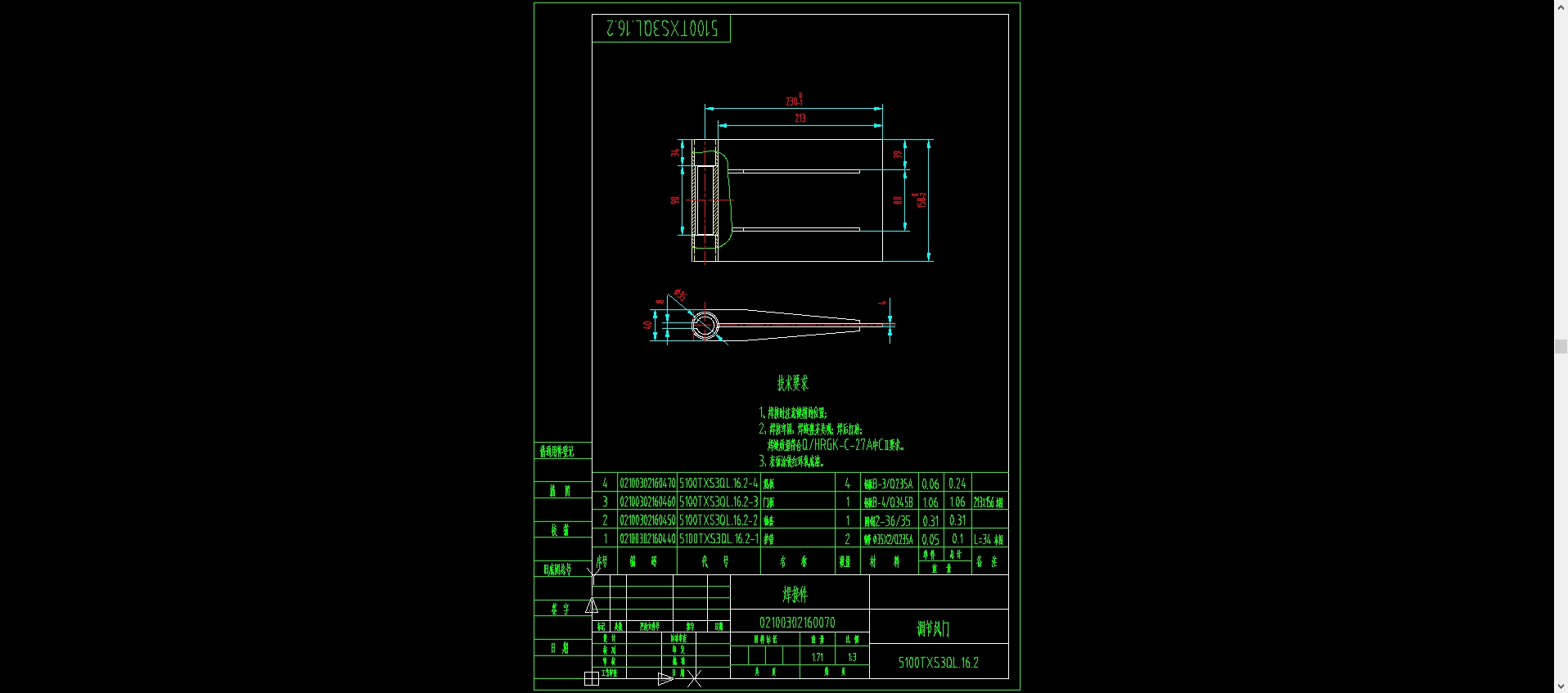

| 18 | 调节风门.png | 197 KB |
| 19 | 转动轴.png | 142 KB |

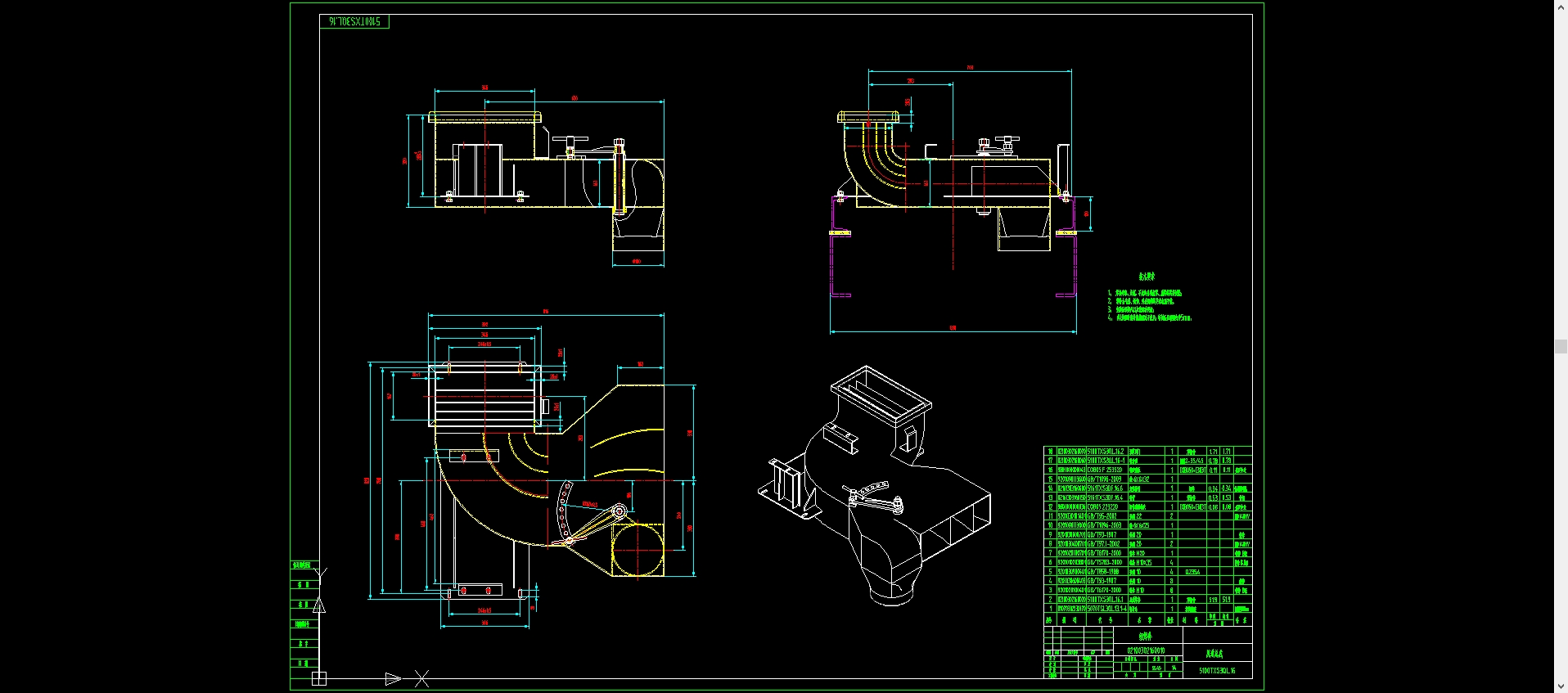

| 20 | 风道总成.png | 315 KB |

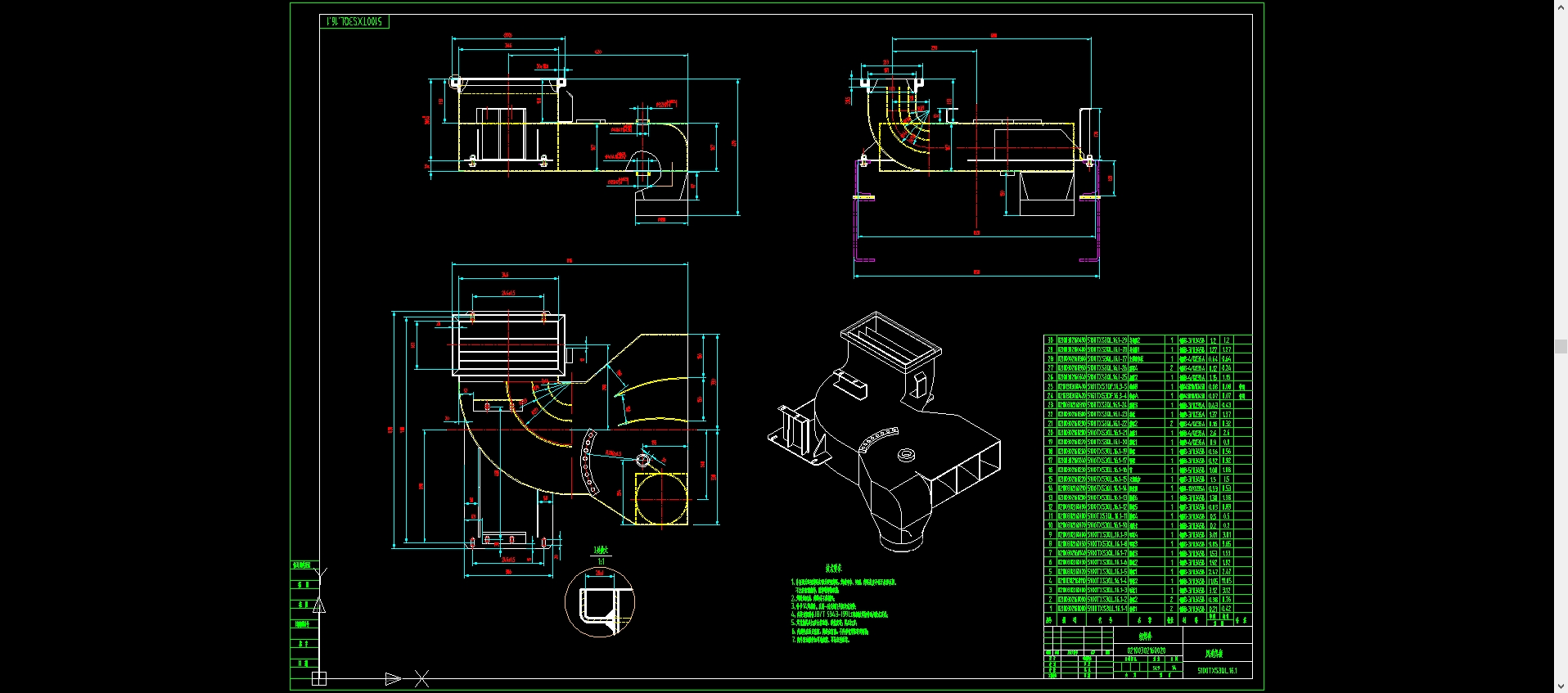

| 21 | 风道焊件.png | 391 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要50金币
图纸ID：818892
文件大小：8.38M
软件版本：AUTOCAD 2010
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-09-03
