手柄的扭矩扳手（ID:822268）
| # | 文件名称 | 文件大小 |
|---|---|---|

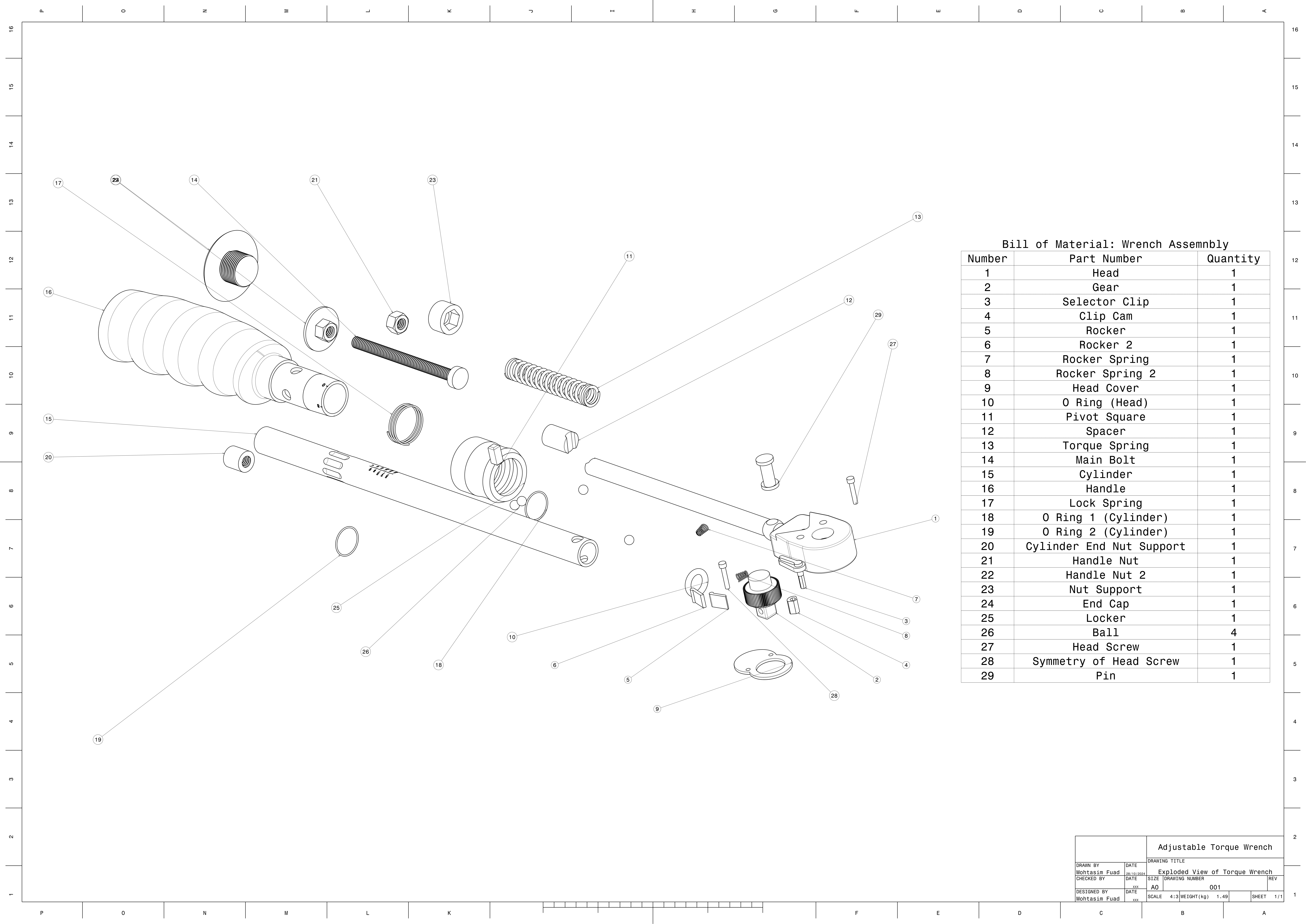

| 1 | BOM view.png | 1.21 MB |
| 2 | BOM.CATDrawing | 2.12 MB |
| 3 | Balls.CATPart | 363 KB |
| 4 | Bolt.CATPart | 2.42 MB |
| 5 | Clip Cam.CATPart | 124 KB |
| 6 | Cover Head.CATPart | 230 KB |
| 7 | Cylinder End Support.CATPart | 559 KB |
| 8 | Cylinder.CATPart | 2.96 MB |
| 9 | End Cap.CATPart | 700 KB |
| 10 | Gear.CATPart | 680 KB |
| 11 | Handle Nut With Washer.CATPart | 436 KB |
| 12 | Handle Nut.CATPart | 435 KB |
| 13 | Handle.CATPart | 2.24 MB |
| 14 | Head Screw.CATPart | 64.1 KB |
| 15 | Lock Spring.CATPart | 397 KB |
| 16 | Locker.CATPart | 458 KB |
| 17 | Nut Support.CATPart | 130 KB |
| 18 | O Ring Head.CATPart | 129 KB |
| 19 | Pin - Head.CATPart | 450 KB |
| 20 | Pivot Square.CATPart | 265 KB |
| 21 | Rocker Spring 2.CATPart | 419 KB |
| 22 | Rocker Spring.CATPart | 486 KB |
| 23 | Selection Clip.CATPart | 181 KB |
| 24 | Selection Rocker 2.CATPart | 84.2 KB |
| 25 | Selection Rocker.CATPart | 99.6 KB |
| 26 | Spacer.CATPart | 224 KB |
| 27 | Symmetry of Head Screw.CATPart | 46.7 KB |
| 28 | Torque Spring.CATPart | 1.6 MB |
| 29 | Torque Wrench Assembly.CATProduct | 1.58 MB |
| 30 | Torque Wrench Assembly.stp | 9.18 MB |

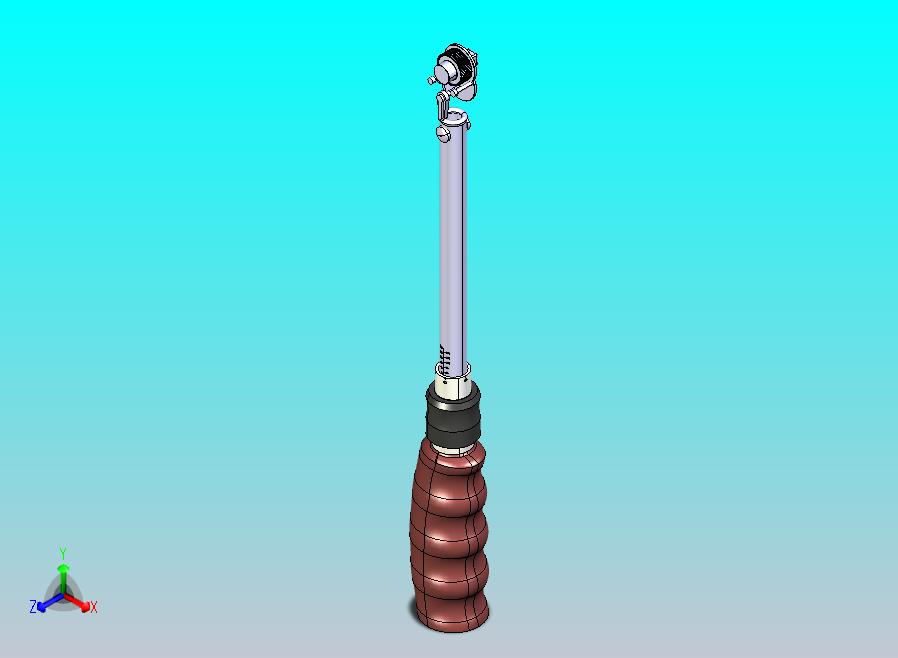

| 31 | Torque Wrench.png | 79.3 KB |
| 32 | Wrench Head.CATPart | 667 KB |
| 33 | XS O ring - Copy.CATPart | 138 KB |
| 34 | XS O ring.CATPart | 138 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要30金币
图纸ID：822268
文件大小：31.86M
软件版本：CATIA,STP
参数/编辑：可修改，包括参数
上传时间：2025-09-20
图纸介绍：
