校正压装机液压系统（F=30KN）（CAD+说明书）（ID:823469）

设备部件 / 液压气动元件 / 校正压装机液压系统（F=30KN）（CAD+说明书）

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	297 KB
2	2.png	213 KB
3	3.png	155 KB
4	4.png	235 KB
5	5.png	198 KB
6	6.png	27.7 KB
7	7.png	33.2 KB
8	8.png	42.1 KB

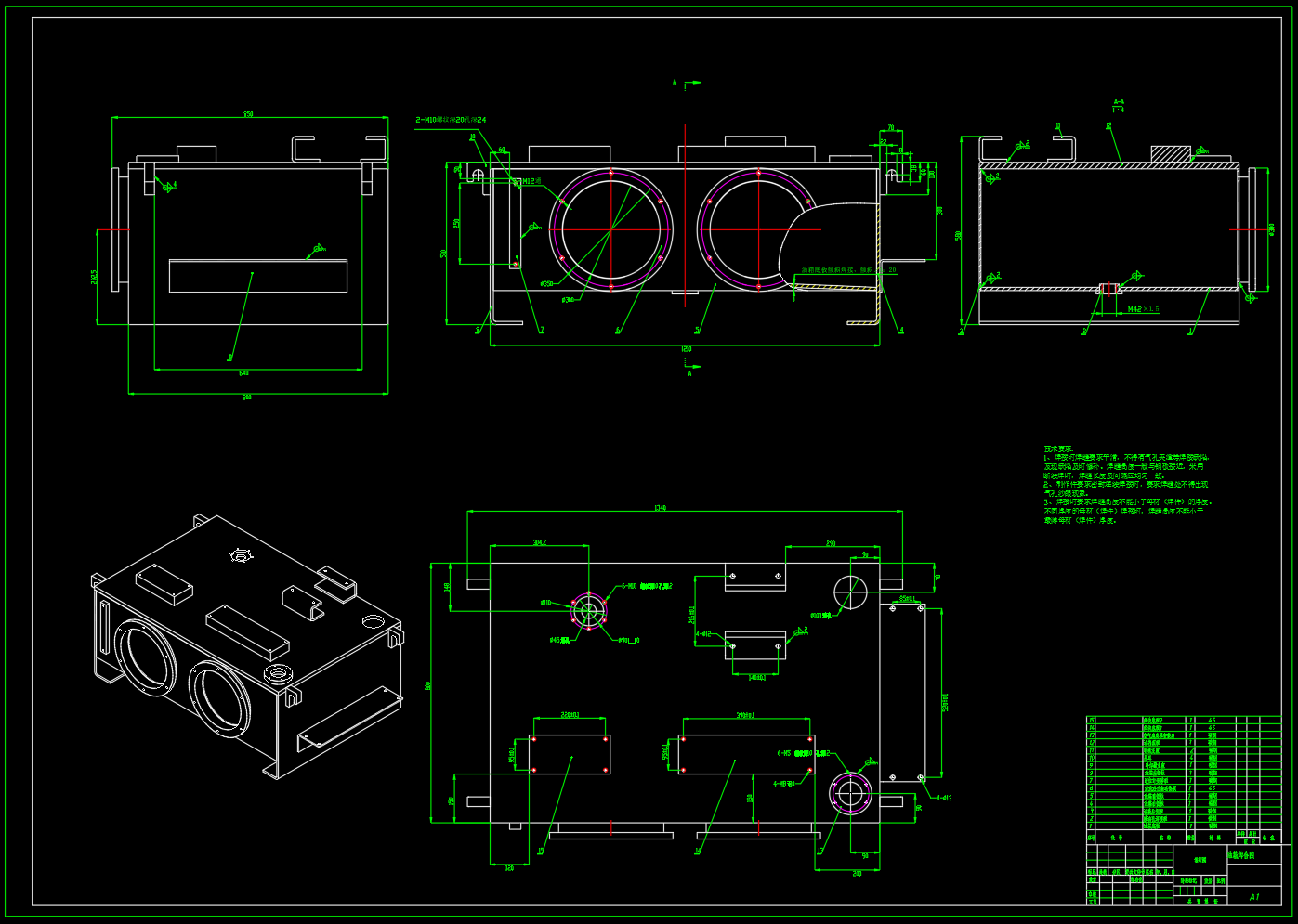

9	校正压装机-油箱焊合 -A1.dwg	300 KB

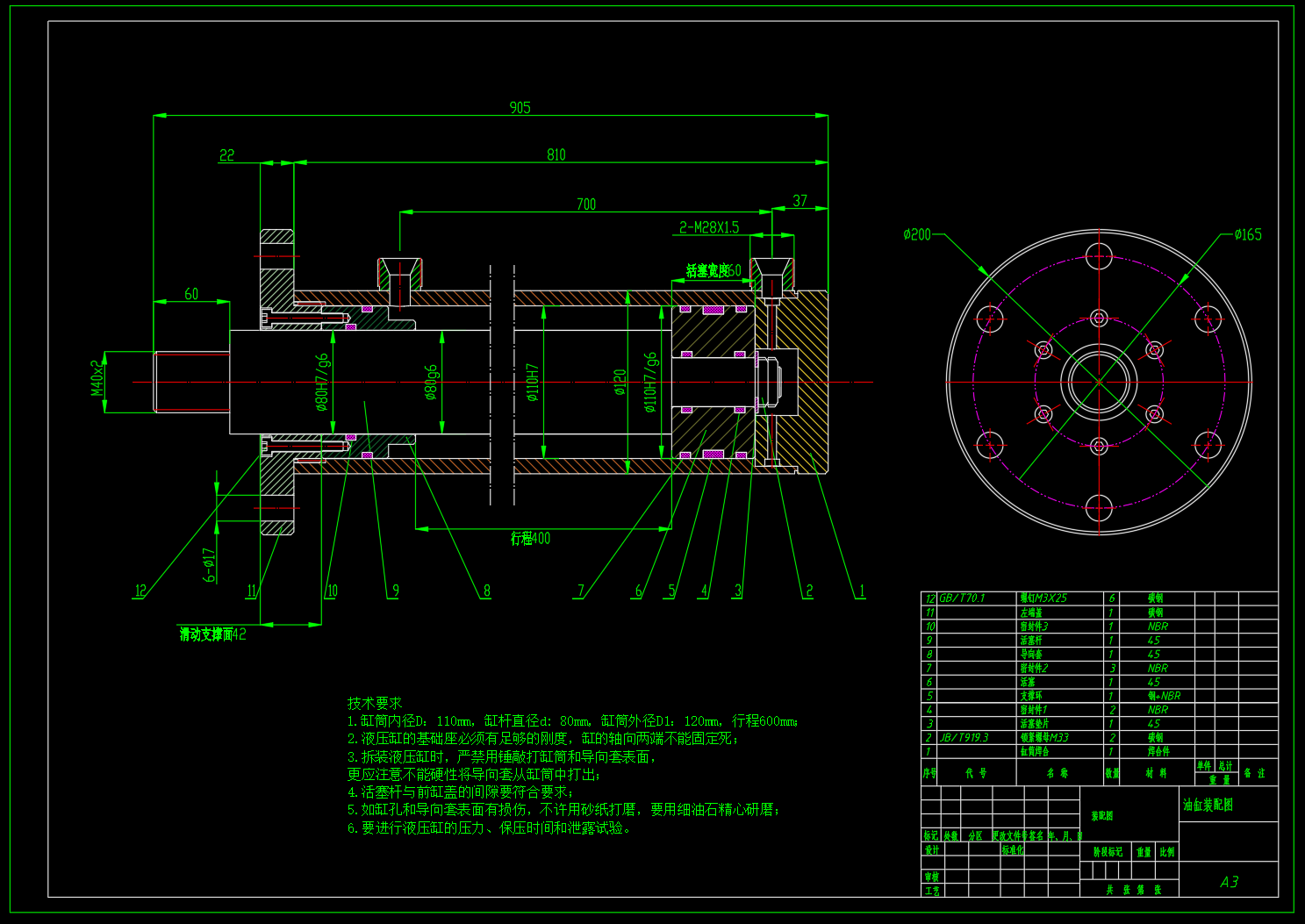

10	校正压装机-油缸装配图-A3.dwg	223 KB
11	校正压装机-泵站总装配体-A0.dwg	1.35 MB

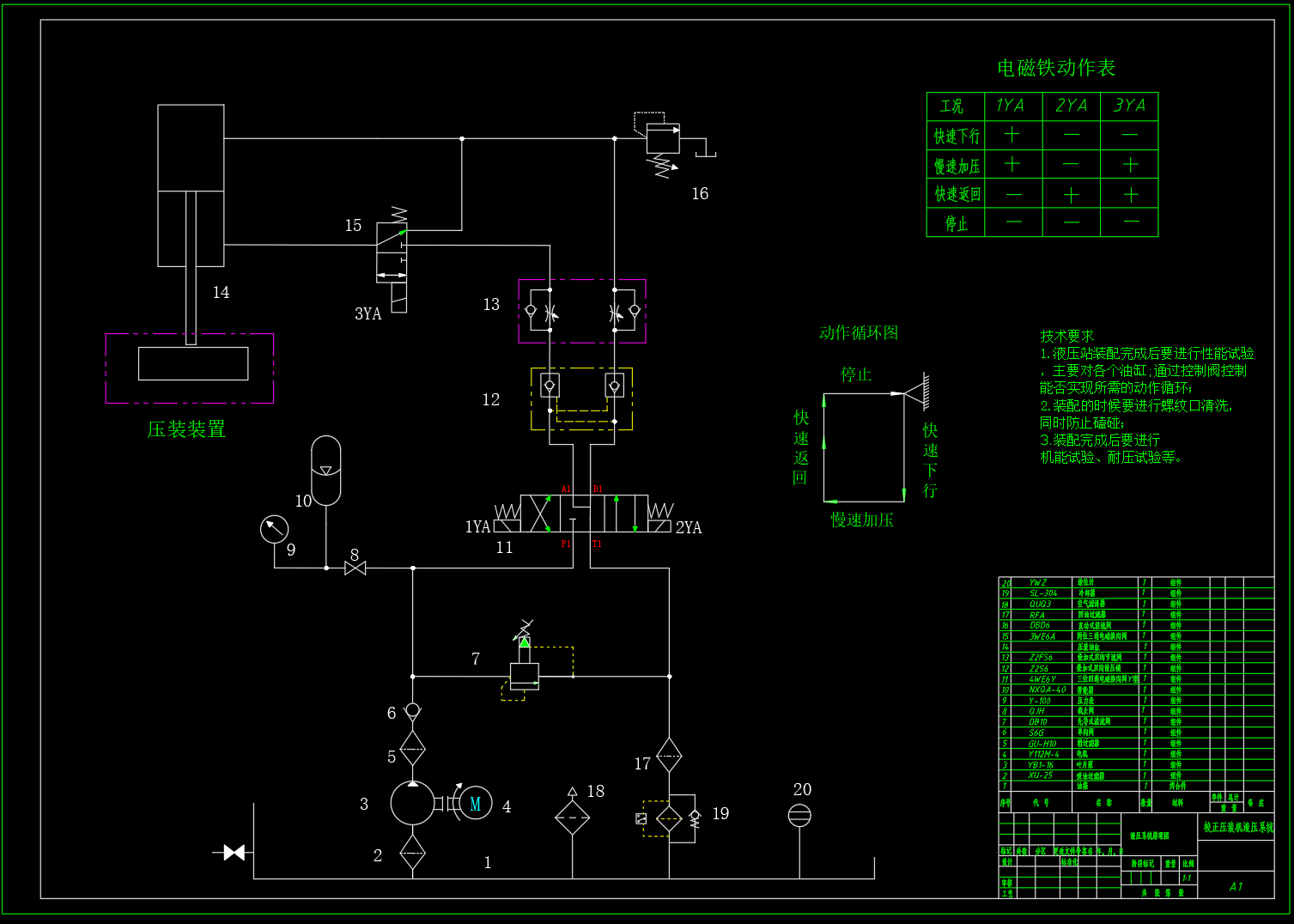

12	校正压装机-液压系统原理图-A3.dwg	161 KB

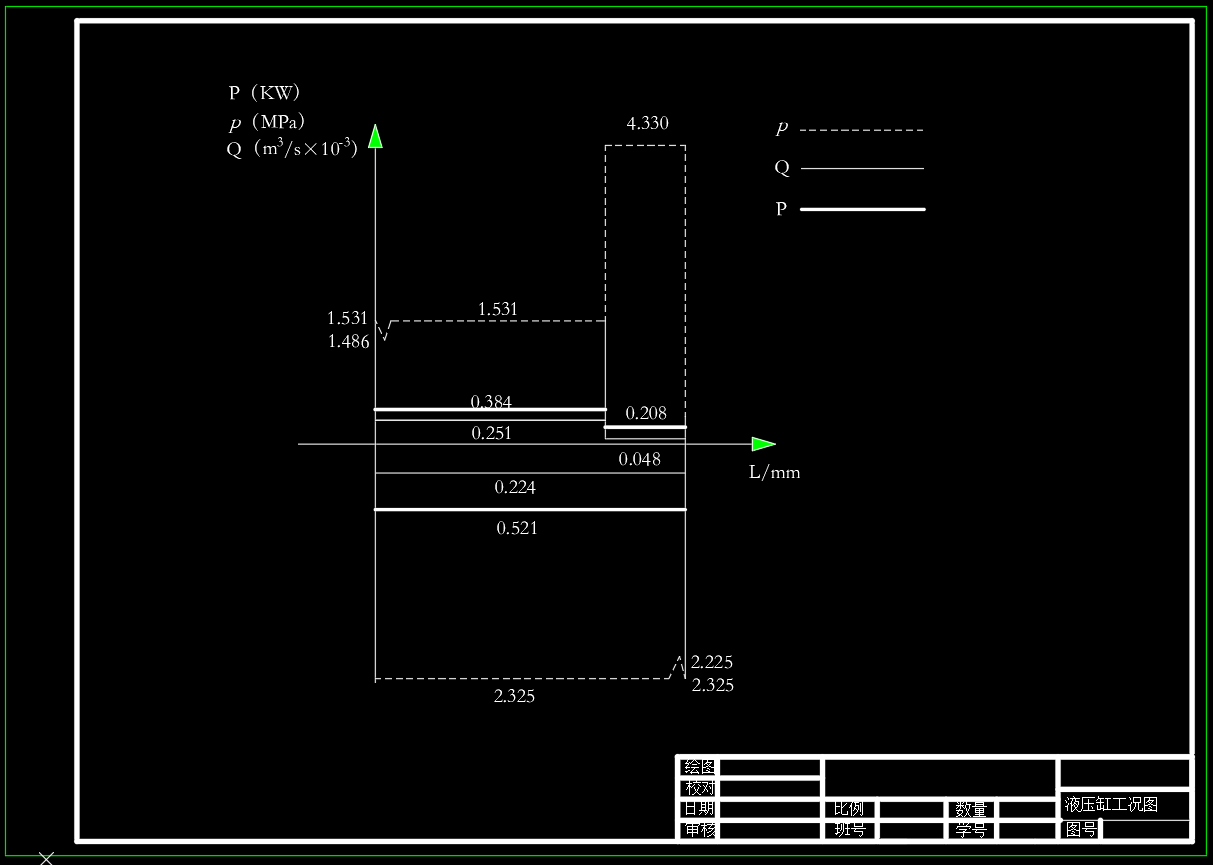

13	校正压装机-液压缸工况图-A3.dwg	180 KB

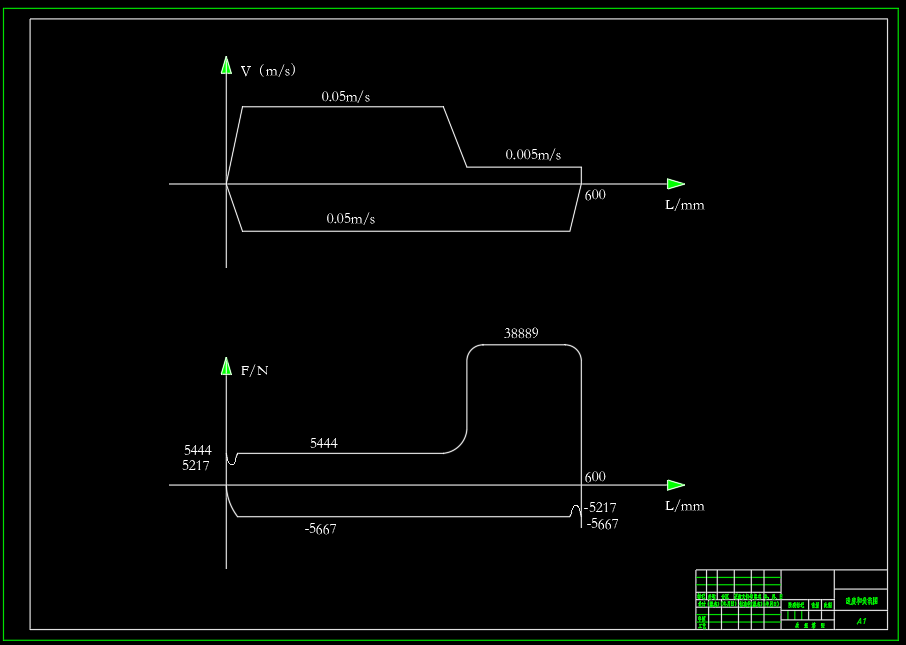

14	校正压装机-负载图和速度图-A3.dwg	168 KB

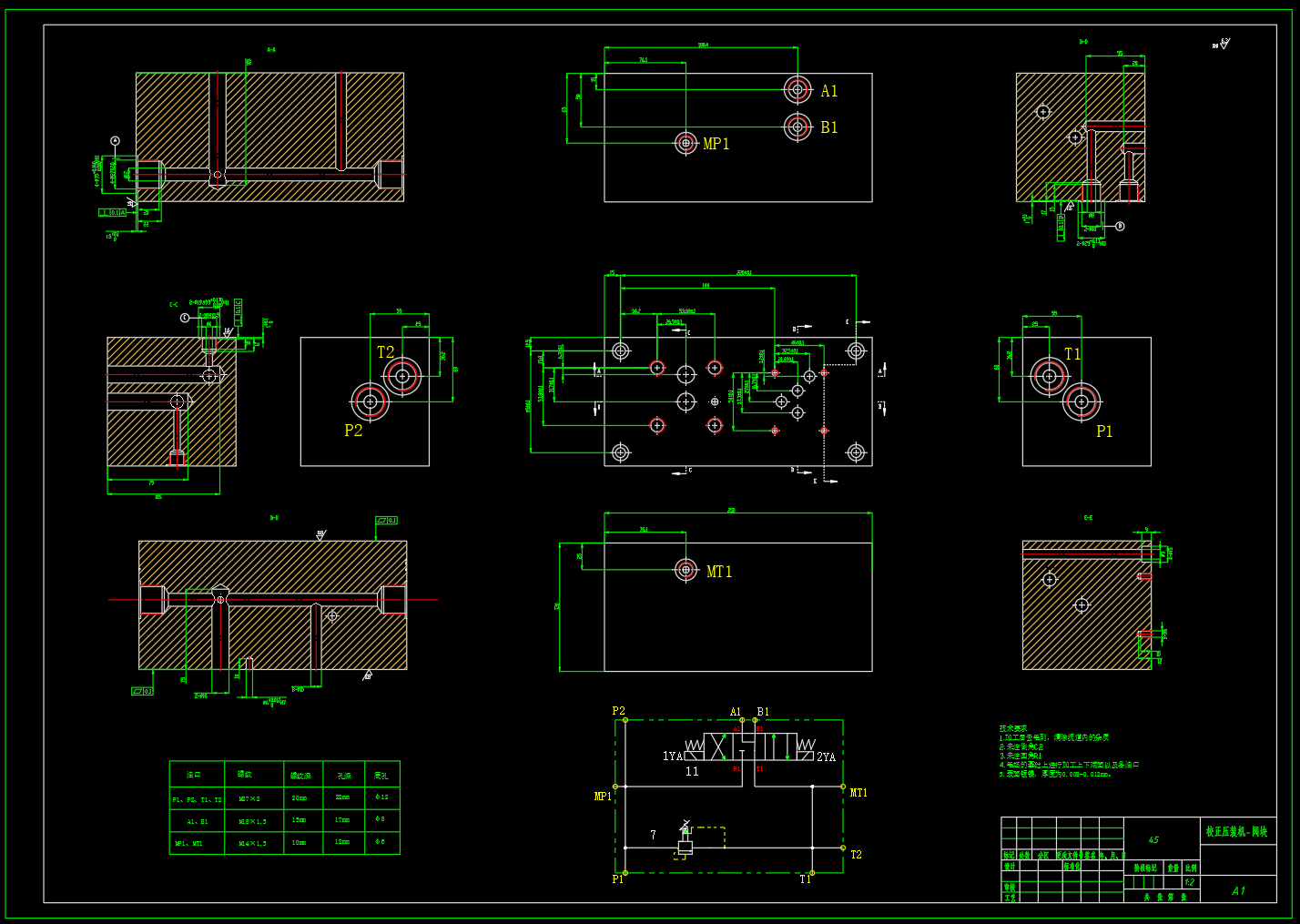

15	校正压装机-阀块-A1.dwg	209 KB

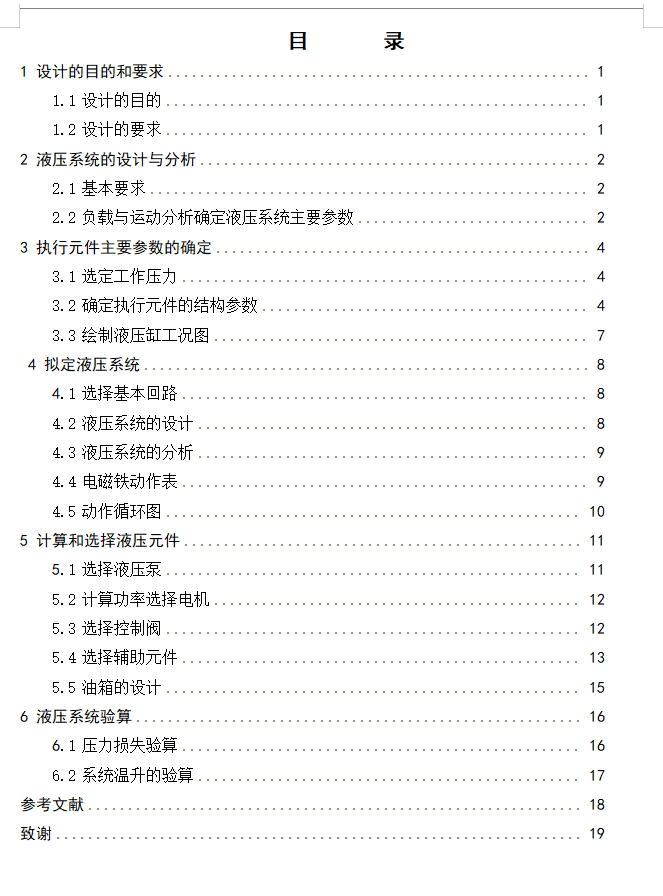

16	（说明书）校正压装机液压系统.docx	348 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要500金币

图纸ID：823469

文件大小：3.63M

软件版本：AUTOCAD 2018

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-10-04

图纸介绍：校正压装机液压系统。（1）实现功能：快速下行——慢速加压——快速返回——停止的工作循环（2）基本参数：工件压装力不小于10KN,本文取最大压装力30KN，工作台运动部件重力（回程力）设定为5KN，压装工进速度不超过5mm/s，本文取最大5mm/s，空载快降速度0.05m/s，快速上升速度设定为0.05m/s，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压力FN=500N；静摩擦系数fs=0.2，动摩擦系数f
