变间距机构（ID:825785）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | B693ZZ.sldprt | 132 KB |
| 2 | CS1_G__.sldprt | 85 KB |
| 3 | C_LMU6.sldprt | 119 KB |
| 4 | MD10x15S_0___CS1_G_2_.sldasm | 172 KB |
| 5 | MD_10x15_S15___Body.sldprt | 294 KB |
| 6 | MD_10x15_S15___Rod.sldprt | 66.3 KB |
| 7 | MD_10x15___Nut_Rod.sldprt | 88 KB |
| 8 | PC4M5.sldprt | 152 KB |
| 9 | PSL4M5A.sldprt | 204 KB |
| 10 | STWN5.sldprt | 76.3 KB |
| 11 | ZP3A_08_A5_NUT.sldprt | 26.5 KB |
| 12 | ZP3_08BN_A_PAD.sldprt | 116 KB |
| 13 | ZP3_08_A5_A.sldprt | 91 KB |
| 14 | ZP3_T08BN_A5.sldasm | 134 KB |
| 15 | ZPJ-分距连接板.SLDPRT | 82 KB |
| 16 | ZPJ-分距连接板2.SLDPRT | 80 KB |
| 17 | ZPJ-变位机构.SLDASM | 1.5 MB |
| 18 | ZPJ-变位机构.SLDASM | 1.5 MB |
| 19 | ZPJ-变位机构连接板.SLDPRT | 158 KB |
| 20 | ZPJ-吸嘴固定板.SLDPRT | 142 KB |
| 21 | ZPJ-固定板7.SLDPRT | 69.4 KB |
| 22 | ZPJ-固定板8.SLDPRT | 87.9 KB |
| 23 | ZPJ-垫块.SLDPRT | 95.8 KB |
| 24 | ZPJ-垫环.SLDPRT | 86.9 KB |
| 25 | ZPJ-导杆.SLDPRT | 65.6 KB |
| 26 | ZPJ-导杆连接座.SLDPRT | 130 KB |
| 27 | ZPJ-支撑板.SLDPRT | 61.1 KB |
| 28 | ZPJ-支撑板2.SLDPRT | 131 KB |
| 29 | ZPJ-气缸连接块.SLDPRT | 100 KB |
| 30 | ZPJ-直线轴承固定座.SLDPRT | 97.1 KB |
| 31 | ZPJ-连接板10.SLDPRT | 98.1 KB |
| 32 | ZPJ-连接板11.SLDPRT | 102 KB |
| 33 | ZPJ-销轴.SLDPRT | 121 KB |
| 34 | ZPJ-销轴1.SLDPRT | 91.6 KB |
| 35 | ZPJ-销轴2.SLDPRT | 91.4 KB |
| 36 | ZPJ-限位环.SLDPRT | 107 KB |
| 37 | ZPJ-陶瓷片.SLDPRT | 68.8 KB |

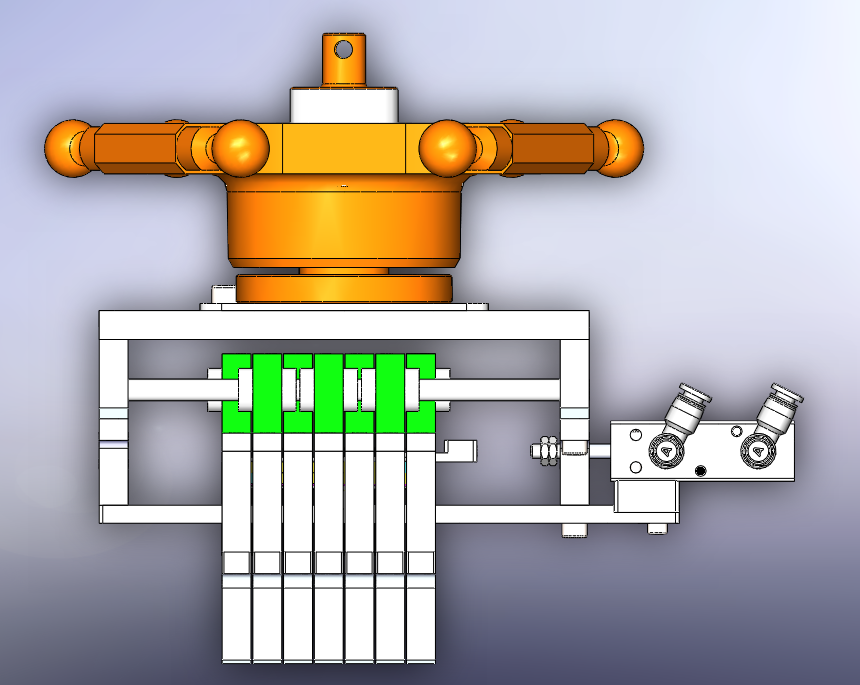

| 38 | 主视图.png | 211 KB |

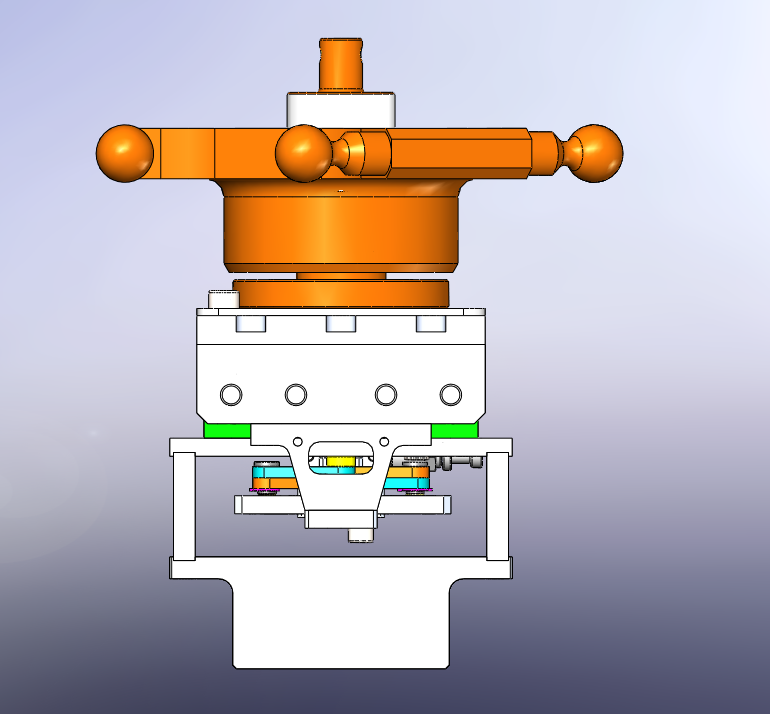

| 39 | 侧视图.png | 121 KB |

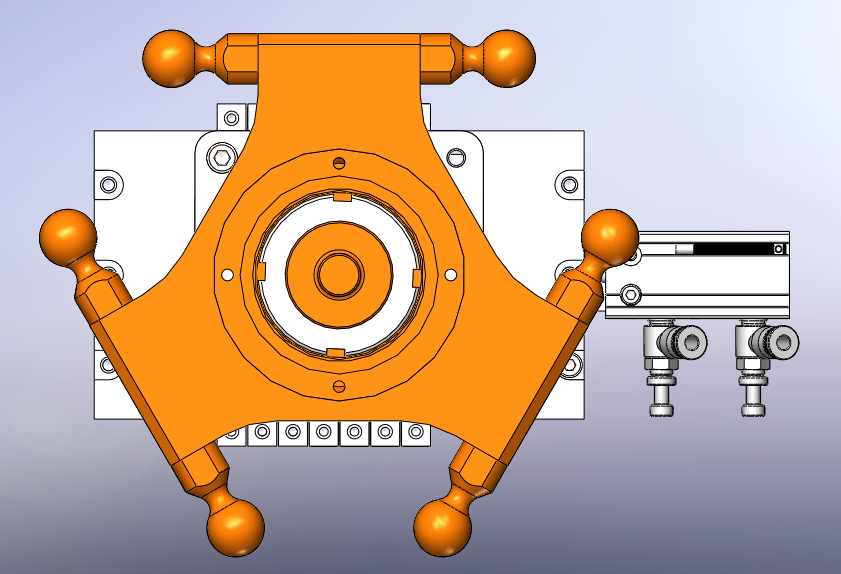

| 40 | 俯视图.png | 168 KB |
| 41 | 动平台.SLDPRT | 1.4 MB |
| 42 | 安装板1.SLDPRT | 108 KB |
| 43 | 装配体1.SLDASM | 242 KB |

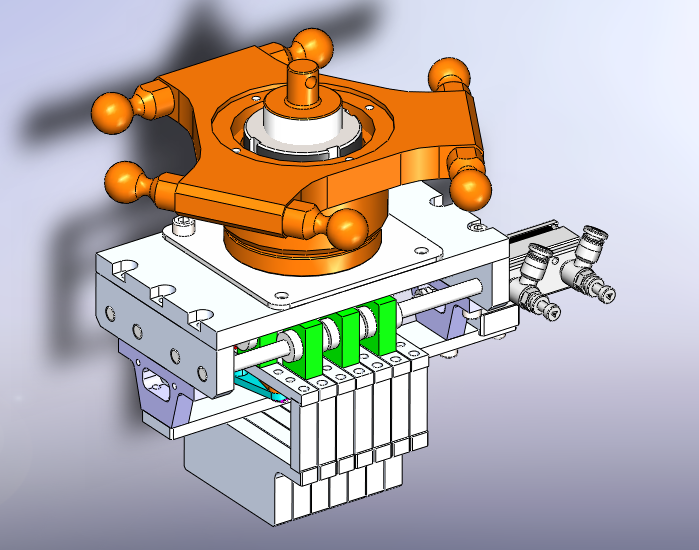

| 44 | 轴侧图.png | 189 KB |
| 45 | 零件1.SLDPRT | 92.2 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要200金币
图纸ID：825785
文件大小：9.15M
软件版本：SOLIDWORKS 2017
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-10-26
图纸介绍：变距机构模型，一种通过伺服驱动的中心距变距机构，该机构巧妙的应用了同步轮齿数的不同从而实现相同角度的转动而直线移动距离不同来实现中心距地变化。该变距机构可实现连续不同中心距地变更，快速简便。
