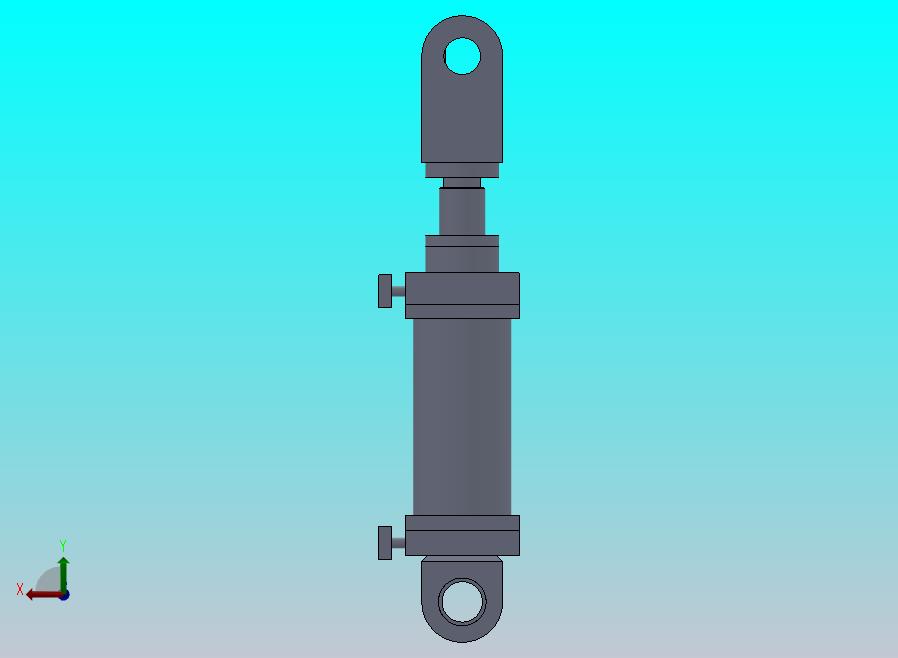

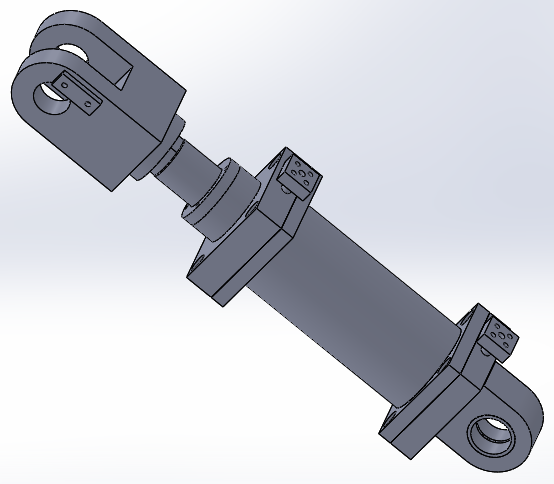

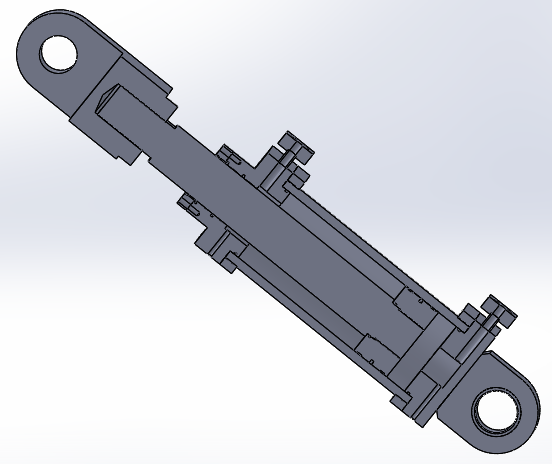

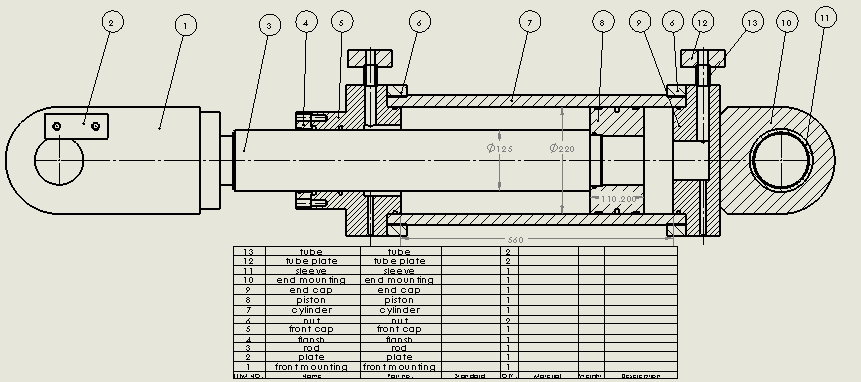

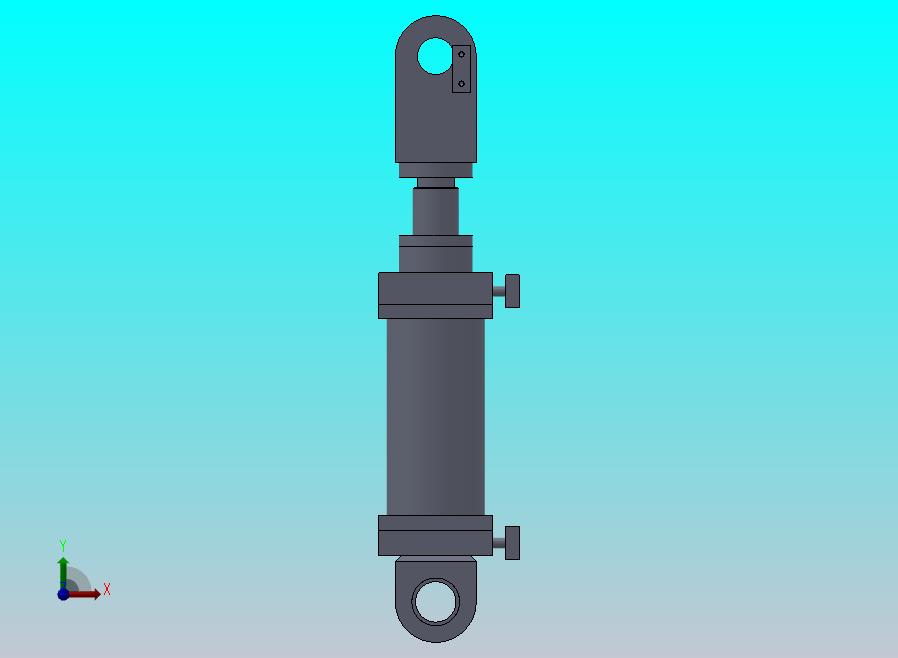

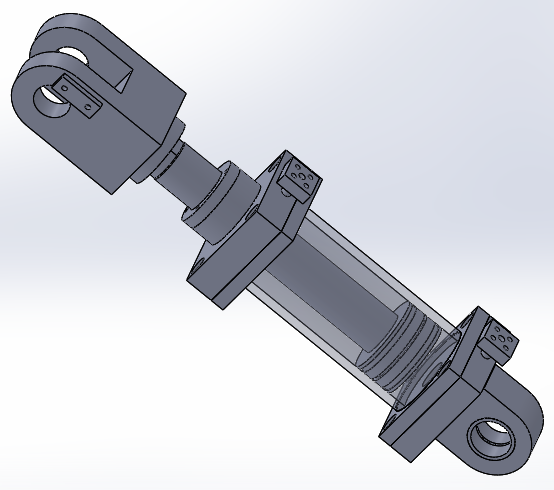

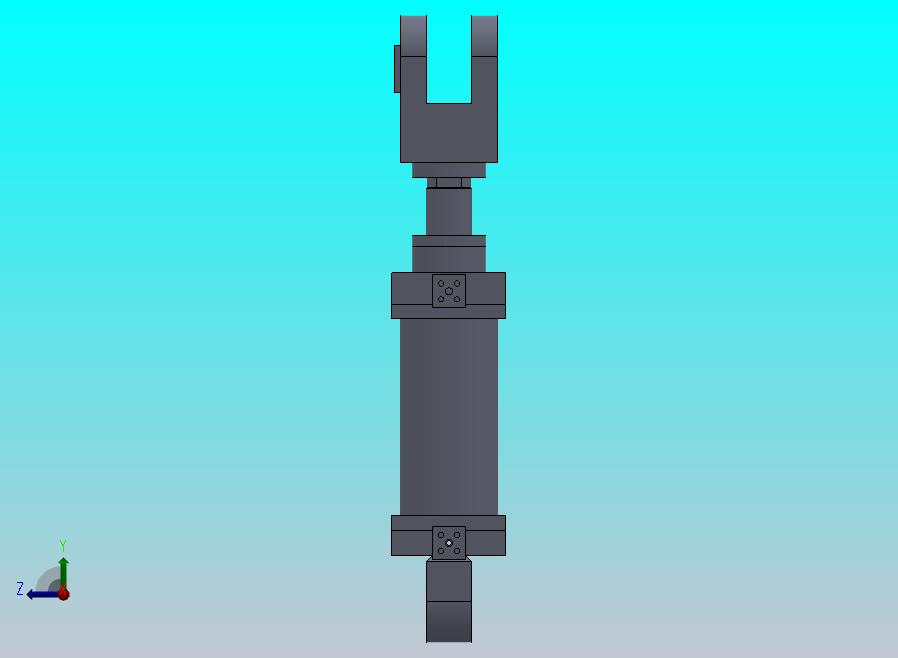

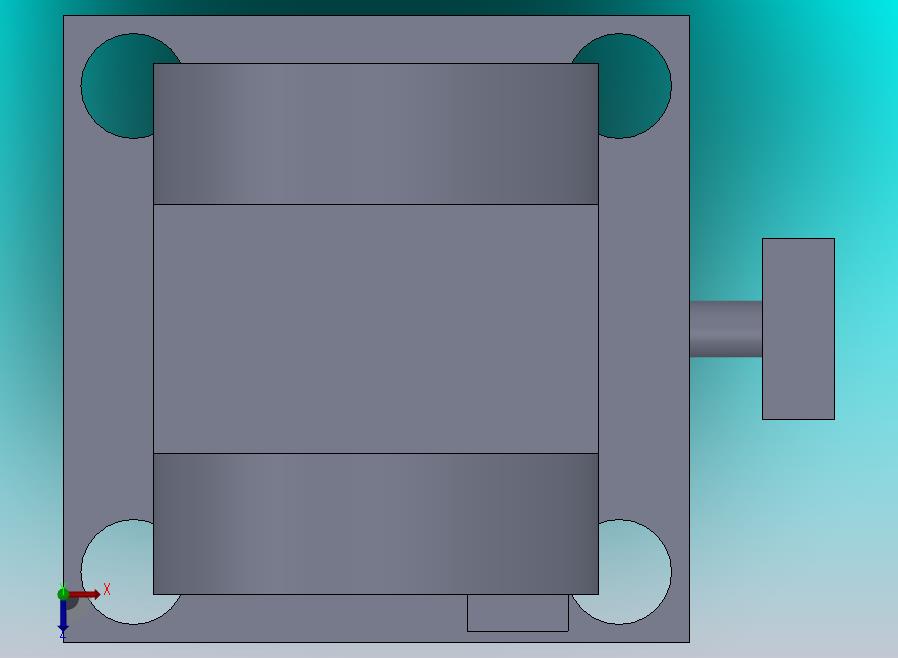

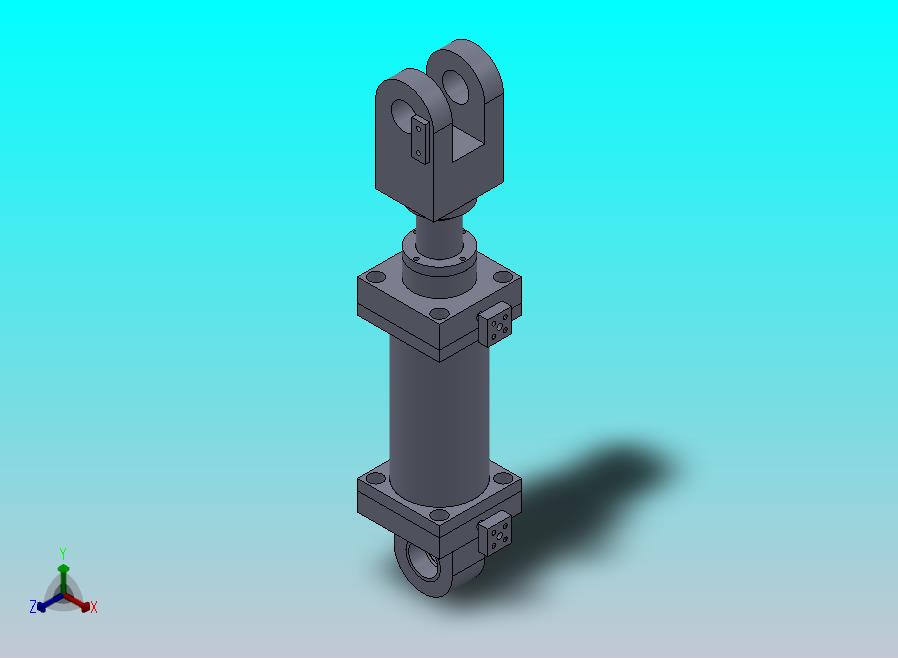

磨机型液压缸220x125x450 mm（ID:841721）
15
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 16.6 KB |
| 2 | 2.png | 86.4 KB |
| 3 | 3.png | 101 KB |
| 4 | 4.png | 76.9 KB |
| 5 | cylinder.SLDPRT | 91 KB |
| 6 | end cap.SLDPRT | 130 KB |
| 7 | end mounting.SLDPRT | 76.3 KB |
| 8 | flansh.SLDPRT | 96.9 KB |
| 9 | front cap.SLDPRT | 166 KB |
| 10 | front mounting.SLDPRT | 103 KB |
| 11 | nut.SLDPRT | 78.4 KB |
| 12 | piston.SLDPRT | 112 KB |
| 13 | plate.SLDPRT | 49.5 KB |
| 14 | project 194 assy.SLDASM | 235 KB |
| 15 | project 194 drawing.SLDDRW | 1.02 MB |
| 16 | rod.SLDPRT | 60.6 KB |
| 17 | sleeve.SLDPRT | 63.3 KB |
| 18 | tube plate.SLDPRT | 78.1 KB |
| 19 | tube.SLDPRT | 50.6 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：841721
文件大小：2.71M
软件版本：SOLIDWORKS 2018
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2026-01-03
图纸介绍：
