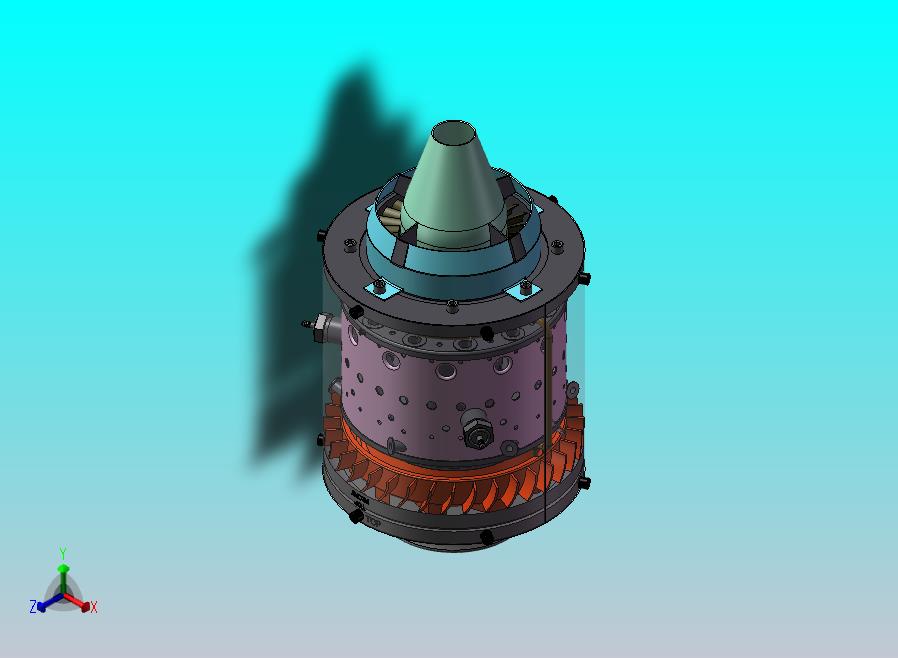

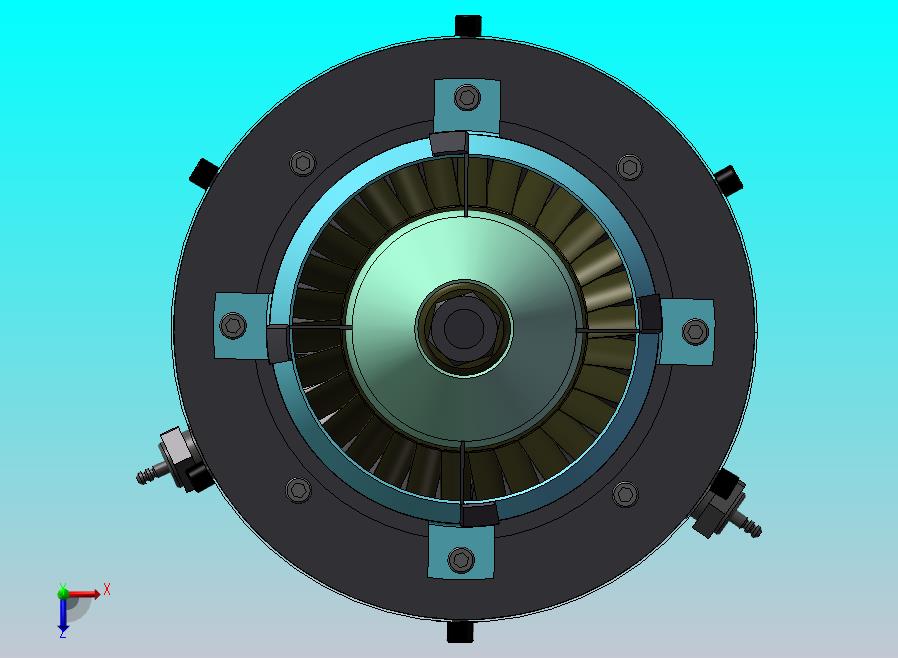

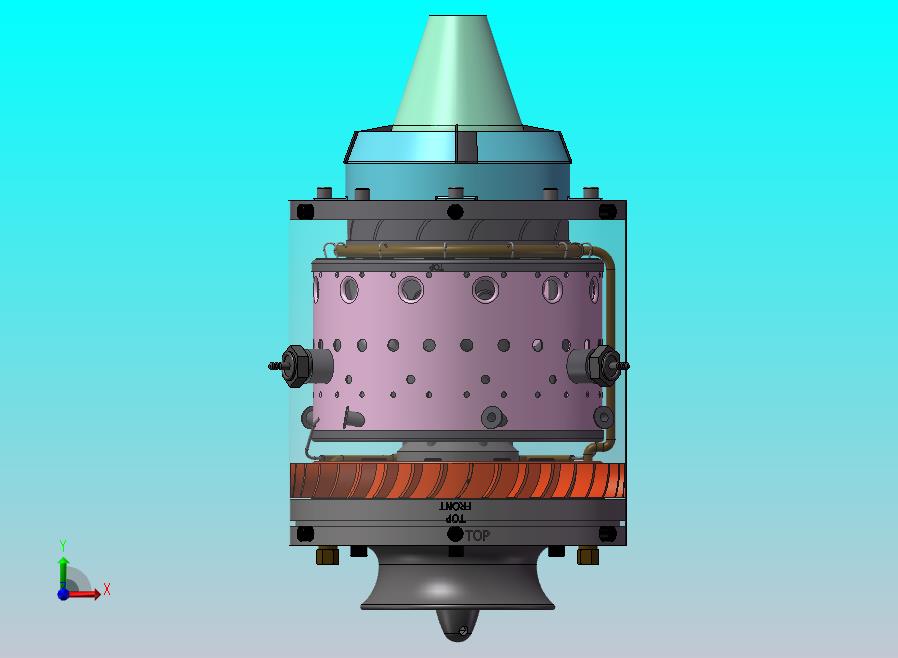

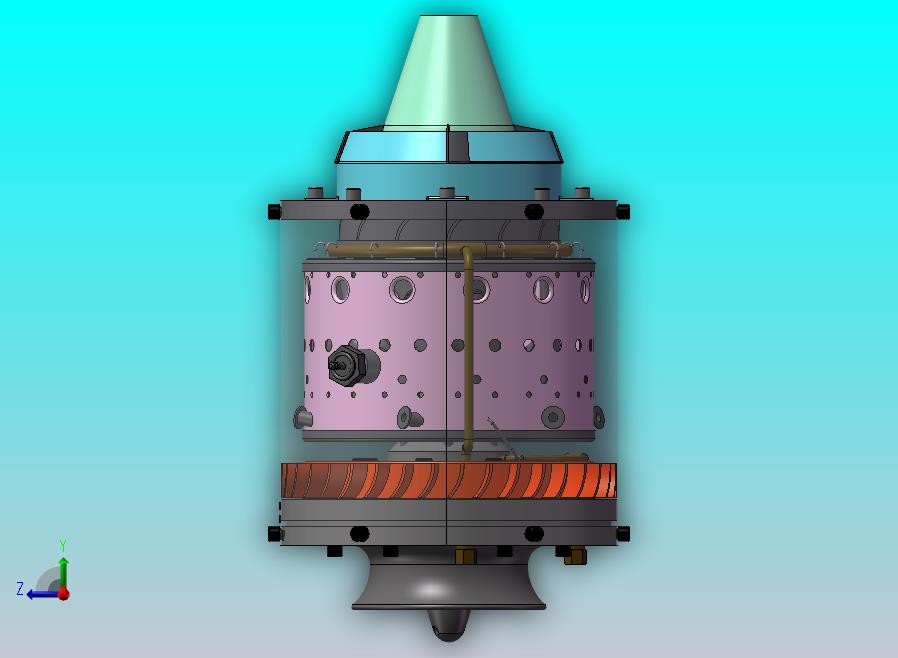

涡轮喷气式发动机（ID:842101）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 001 COMPRESSOR NUT.sldprt | 32.5 KB |
| 2 | 002 FRONT SPACER.sldprt | 25.8 KB |
| 3 | 003 COMPRESSOR.sldprt | 283 KB |
| 4 | 004 INTAKE.sldprt | 30.1 KB |
| 5 | 005 SHAFT SEAL.sldprt | 42 KB |
| 6 | 006 CASE FRONT.sldprt | 147 KB |
| 7 | 007 DIFFUSER.sldprt | 316 KB |
| 8 | 008 FILTER.sldprt | 27.9 KB |
| 9 | 009 FILTER COVER.sldprt | 29.8 KB |
| 10 | 010 SPRING.sldprt | 65.4 KB |
| 11 | 011 TUNNEL.sldprt | 48.7 KB |
| 12 | 012 SHAFT.sldprt | 28.7 KB |
| 13 | 013 COMBUSTION CHAMBER SUB ASSY.sldasm | 39.6 KB |
| 14 | 014 COMBUSTION CHAMBER FRONT.sldprt | 33.2 KB |
| 15 | 015 GLOW PLUG BOSS.sldprt | 25.8 KB |
| 16 | 016 INNER WRAPPER.sldprt | 2.94 MB |
| 17 | 017 COMBUSTOR OUTER WRAPPER.sldprt | 1.99 MB |
| 18 | 018 VAPORISER TUBE.sldprt | 29.3 KB |
| 19 | 019 COMBUSTION CHAMBER REAR.sldprt | 136 KB |
| 20 | 020 FUEL PIPE ASSY.sldasm | 37.7 KB |
| 21 | 020 FUEL PIPE INJECTOR.sldprt | 26.5 KB |
| 22 | 020 FUEL PIPE RING FEEDER.sldprt | 29.6 KB |
| 23 | 020 FUEL PIPE RING JOINER.sldprt | 31.3 KB |
| 24 | 020 FUEL PIPE RING.sldprt | 51.6 KB |
| 25 | 021 CASE OUTTER.sldprt | 263 KB |
| 26 | 022 CASE REAR.sldprt | 39.9 KB |
| 27 | 023 NGV OUTTER.sldasm | 38.2 KB |
| 28 | 023a NGV OUTTER.sldprt | 29.1 KB |
| 29 | 023b NGV OUTTER.sldprt | 30.1 KB |
| 30 | 023c NGV OUTTER.sldprt | 93.8 KB |
| 31 | 024 NGV INNER.sldprt | 29 KB |
| 32 | 025 TURBINE WHEEL.sldprt | 634 KB |
| 33 | 026 REAR SPACER.sldprt | 26.4 KB |
| 34 | 027 TURBINE NUT.sldprt | 36.7 KB |
| 35 | 028 EXHAUST CONE SUB ASSY.sldasm | 33.9 KB |
| 36 | 029 CONE OUTTER.sldprt | 72.8 KB |
| 37 | 030 CONE INNER.sldprt | 42.7 KB |
| 38 | 031 OUTLET VANE.sldprt | 66.1 KB |
| 39 | 032 ADAPTOR.sldprt | 36.2 KB |
| 40 | 033 LUBRICATION PIPE.sldprt | 30.5 KB |
| 41 | 033a LUBRICATION PIPE TAB.sldprt | 29.5 KB |
| 42 | 034 GAS PIPE.sldasm | 33.9 KB |
| 43 | 034a GAS PIPE.sldprt | 26.4 KB |
| 44 | 034b GAS PIPE.sldprt | 26.8 KB |
| 45 | 034c GAS PIPE.sldprt | 29.4 KB |
| 46 | 034d GAS PIPE.sldprt | 31.8 KB |
| 47 | 034e GAS PIPE.sldprt | 32.2 KB |
| 48 | 036 TUBE END FITTING 1.sldprt | 27.2 KB |
| 49 | 036 TUBE END FITTING 2.sldprt | 26.4 KB |
| 50 | 038 PRELOAD TUBE.sldprt | 25 KB |
| 51 | 039 SWIRL JET.sldprt | 25.4 KB |
| 52 | 040 GRW 688 CERAMIC BEARING.sldprt | 60.9 KB |
| 53 | 041 M2.5 x 5 SHCS.sldprt | 29.7 KB |
| 54 | 042 M2.5 x 7 SHCS.sldprt | 34.2 KB |
| 55 | 043 M3 x 4 SHCS.sldprt | 29.4 KB |
| 56 | 044 M3 X 12.sldprt | 29.5 KB |
| 57 | 045 O-RING 16 X 1.sldprt | 24.6 KB |
| 58 | 047 FIBRE WASHER.sldprt | 25.3 KB |
| 59 | 049 M2.5 x 0.45 x 8 SHCS.sldprt | 34.4 KB |
| 60 | Spark.sldprt | 31.9 KB |
| 61 | 必看说明+.txt | 2.22 KB |
| 62 | 机械资源下载网站.url | 177 B |
| 63 | 涡轮喷气式发动机【 www. ysh3d .com 屿 双 网 】.SLDASM | 7.6 MB |
| 64 | 涡轮喷气式发动机【 www. ysh3d .com 屿 双 网 】.STEP | 76.2 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
免费下载
此图纸可免费下载
图纸ID：842101
文件大小：39.23M
软件版本：SOLIDWORKS 2018,STEP
图纸格式：sldprt,sldasm,step
参数/编辑：可修改，包括参数
上传时间：2026-01-06
图纸介绍：
