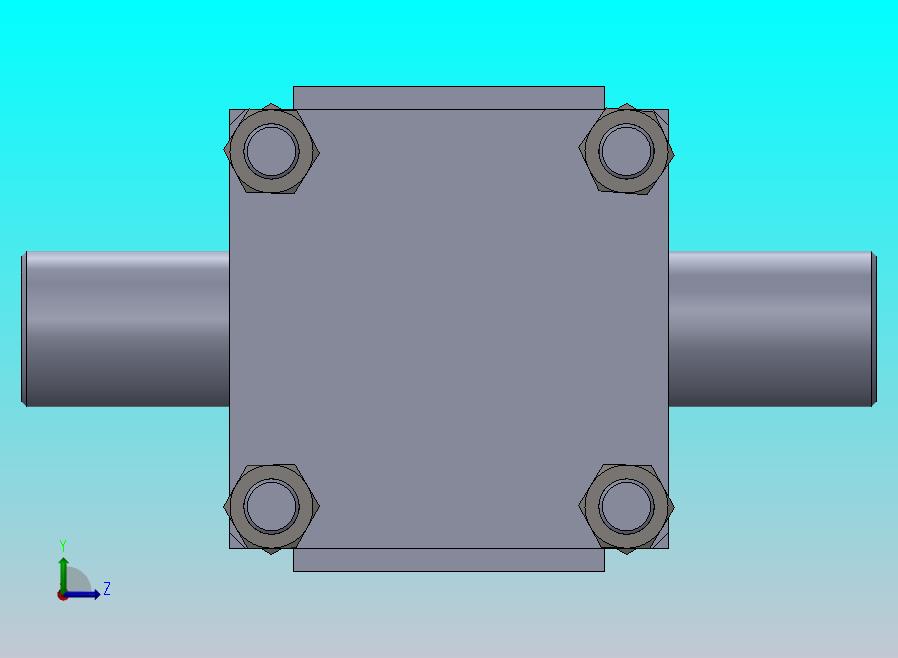

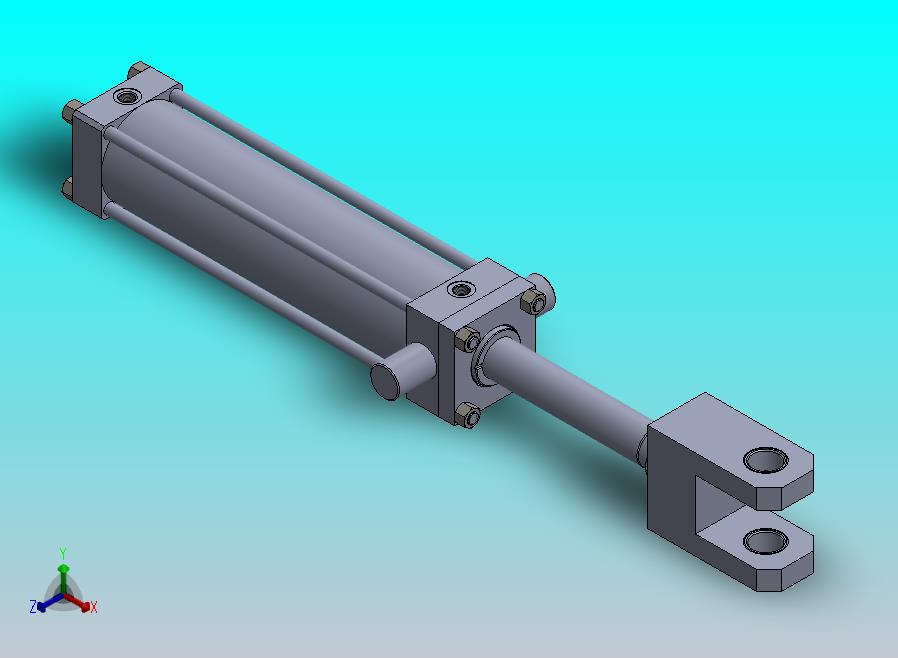

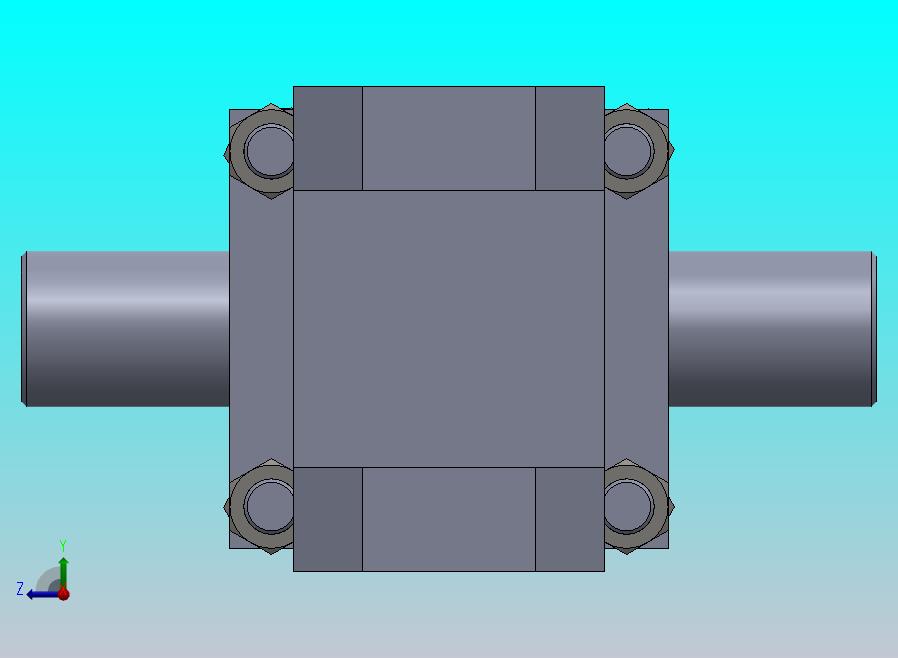

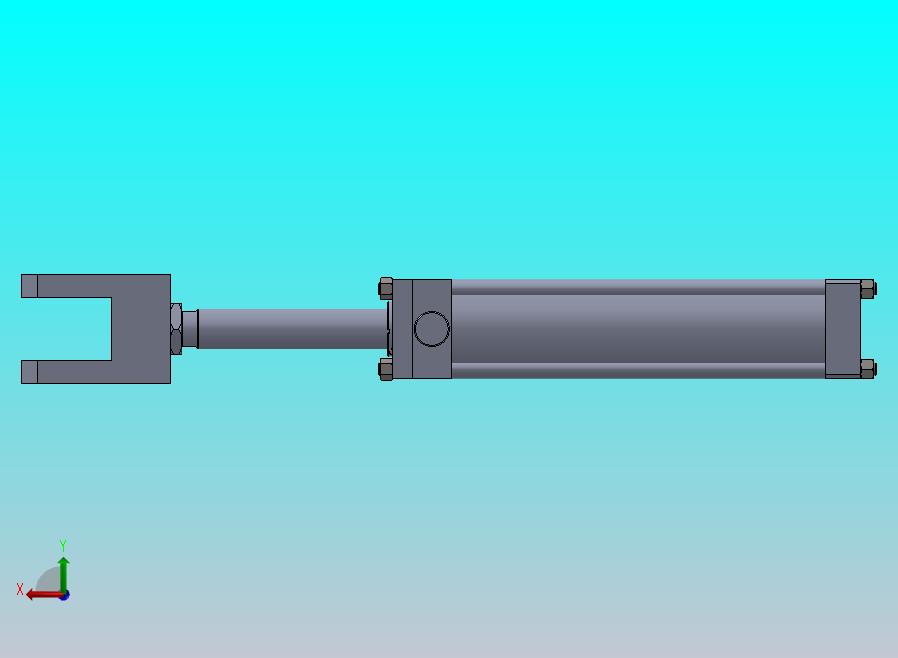

横拉杆液压缸（带前耳轴安装）101.6x50.8x420 mm1-6x50-8x420-mm-1.snapshot.1（ID:846255）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | Front-Mounting pt.SLDPRT | 96.2 KB |
| 2 | brass pt.SLDPRT | 170 KB |
| 3 | cachining sleeve pt.SLDPRT | 100 KB |
| 4 | cylinder pt.SLDPRT | 65.4 KB |
| 5 | end cap pt.SLDPRT | 155 KB |
| 6 | flange cap pt.SLDPRT | 139 KB |
| 7 | front cap pt.SLDPRT | 177 KB |
| 8 | hinge end pt.SLDPRT | 199 KB |
| 9 | nut 2914.SLDPRT | 94.2 KB |
| 10 | nut m12.SLDPRT | 221 KB |
| 11 | piston pt.SLDPRT | 105 KB |
| 12 | piston torinion.SLDASM | 291 KB |
| 13 | piston torinion.SLDDRW | 302 KB |
| 14 | rod hinge pt.SLDPRT | 175 KB |
| 15 | rod pt.SLDPRT | 124 KB |
| 16 | sleeve hinge2914.SLDPRT | 86.6 KB |
| 17 | tie rod pt.SLDPRT | 64.2 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：846255
文件大小：2.57M
软件版本：SOLIDWORKS 2018
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2026-02-10
