九辊开平机-三维SW+二维CAD（ID:808288）
47
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00-总装.SLDASM | 3.87 MB |
| 2 | 1.jpg | 193 KB |
| 3 | 11.sldprt | 63.5 KB |
| 4 | 1JIAN.sldprt | 79.9 KB |
| 5 | 1MENGAI.sldprt | 120 KB |
| 6 | 1MIFENGQUAN.sldprt | 22.9 KB |
| 7 | 1TOUGAI.sldprt | 138 KB |
| 8 | 1TOUGAI_ASM.sldasm | 27.2 KB |
| 9 | 1ZHOU.sldprt | 466 KB |
| 10 | 1ZHOUCHENG.sldprt | 429 KB |
| 11 | 1ZHOUZUJIAN_ASM.sldasm | 501 KB |
| 12 | 2.jpg | 191 KB |
| 13 | 2DACHILUN.sldprt | 1.19 MB |
| 14 | 2DACHILUNGETAO.sldprt | 85.8 KB |
| 15 | 2DACHILUNJIAN.sldprt | 99.9 KB |
| 16 | 2GAI.sldprt | 128 KB |
| 17 | 2XIAOCHILUN.sldprt | 501 KB |
| 18 | 2XIAOCHILUNGETAO.sldprt | 77.4 KB |
| 19 | 2XIAOCHILUNJIAN.sldprt | 92 KB |
| 20 | 2ZHOU.sldprt | 145 KB |
| 21 | 2ZHOUCHENG.sldprt | 450 KB |
| 22 | 2ZHOUZUJIAN_ASM.sldasm | 880 KB |
| 23 | 3.jpg | 540 KB |
| 24 | 3CHILUNJIAN.sldprt | 95.4 KB |
| 25 | 3DACHILUN.sldprt | 1.23 MB |
| 26 | 3GETAO.sldprt | 85.3 KB |
| 27 | 3MENGAI.sldprt | 135 KB |
| 28 | 3MIFENGQUAN.sldprt | 65.9 KB |
| 29 | 3TOUGAI.sldprt | 138 KB |
| 30 | 3TOUGAI_ASM.sldasm | 27.2 KB |
| 31 | 3ZHOU.sldprt | 177 KB |
| 32 | 3ZHOUCHENG.sldprt | 493 KB |
| 33 | 3ZHOUZUJIAN_ASM.sldasm | 844 KB |
| 34 | 4.jpg | 460 KB |
| 35 | 5.jpg | 44.1 KB |
| 36 | D10X32_GB119.sldprt | 42.5 KB |
| 37 | D10_GB848.sldprt | 22.1 KB |
| 38 | D12_GB97_1.sldprt | 21.8 KB |
| 39 | KUISHIKONGGAI.sldprt | 57.3 KB |
| 40 | KUISHIKONGMIFENGDIAN.sldprt | 66.7 KB |
| 41 | KUISHIKONGZUJIAN_ASM.sldasm | 86.6 KB |
| 42 | M10X25_GB5783.sldprt | 70 KB |
| 43 | M10X40_GB5782.sldprt | 34.5 KB |
| 44 | M10_GB6170.sldprt | 33.4 KB |
| 45 | M12X100_GB5782.sldprt | 34.9 KB |
| 46 | M12_GB6170.sldprt | 32.6 KB |
| 47 | M6X12_GB5781.sldprt | 88.1 KB |
| 48 | M8X20_GB5783.sldprt | 33.7 KB |
| 49 | M8X25_GB5783.sldprt | 67.1 KB |
| 50 | MCO20-8-8.sldasm | 114 KB |
| 51 | MCO20-8-8_co.sldprt | 107 KB |
| 52 | MCO20-8-8_co_r.sldprt | 107 KB |
| 53 | MCO_spacer20_s.sldprt | 61.8 KB |
| 54 | SET-SCREW4-5.sldprt | 77.5 KB |
| 55 | TONGQISAI.sldprt | 93.8 KB |
| 56 | V-BELT-WHEEL-2.sldprt | 253 KB |
| 57 | V-BELT-WHEEL.sldprt | 242 KB |
| 58 | V型带.SLDPRT | 74.2 KB |
| 59 | XIANGGAI.sldprt | 737 KB |
| 60 | XIANGZUO.sldprt | 714 KB |
| 61 | YOUBIAOCHI.sldprt | 77 KB |
| 62 | YOUSAI.sldprt | 29 KB |
| 63 | hexagon head bolts-full thread gb.sldprt | 216 KB |
| 64 | reducer_asm.SLDASM | 3.04 MB |
| 65 | reducer_asm.stp | 7.54 MB |
| 66 | 万向节.SLDASM | 117 KB |
| 67 | 万向节1.SLDPRT | 125 KB |
| 68 | 万向节2.SLDPRT | 77.7 KB |
| 69 | 万向节3.SLDPRT | 152 KB |
| 70 | 万向节传动箱-端盖1.sldprt | 93.5 KB |
| 71 | 万向节传动箱-端盖2.sldprt | 101 KB |
| 72 | 万向节传动箱-顶盖.sldprt | 127 KB |
| 73 | 万向节传动箱.SLDASM | 430 KB |
| 74 | 万向节支架.SLDPRT | 363 KB |
| 75 | 万向节齿轮.SLDPRT | 198 KB |
| 76 | 上电机.SLDPRT | 284 KB |
| 77 | 升降上盖.SLDPRT | 208 KB |
| 78 | 升降块.SLDPRT | 128 KB |
| 79 | 升降块2.SLDPRT | 66.7 KB |
| 80 | 升降底座.SLDPRT | 255 KB |
| 81 | 同步轮.SLDPRT | 278 KB |
| 82 | 固定底座.SLDPRT | 136 KB |
| 83 | 封油塞.dwg | 67.7 KB |
| 84 | 总装.dwg | 750 KB |
| 85 | 挡板.SLDPRT | 96 KB |
| 86 | 电箱.SLDPRT | 138 KB |
| 87 | 轴1.dwg | 58 KB |
| 88 | 轴2.dwg | 73.5 KB |
| 89 | 轴3.dwg | 73.7 KB |
| 90 | 辊1.SLDPRT | 56.9 KB |
| 91 | 辊2.SLDPRT | 58 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要300金币
图纸ID：808288
文件大小：25.58M
软件版本：AUTOCAD 2016,SOLIDWORKS 2016,STP
图纸格式：sldasm,sldprt,dwg
参数/编辑：可修改，包括参数
上传时间：2025-07-13

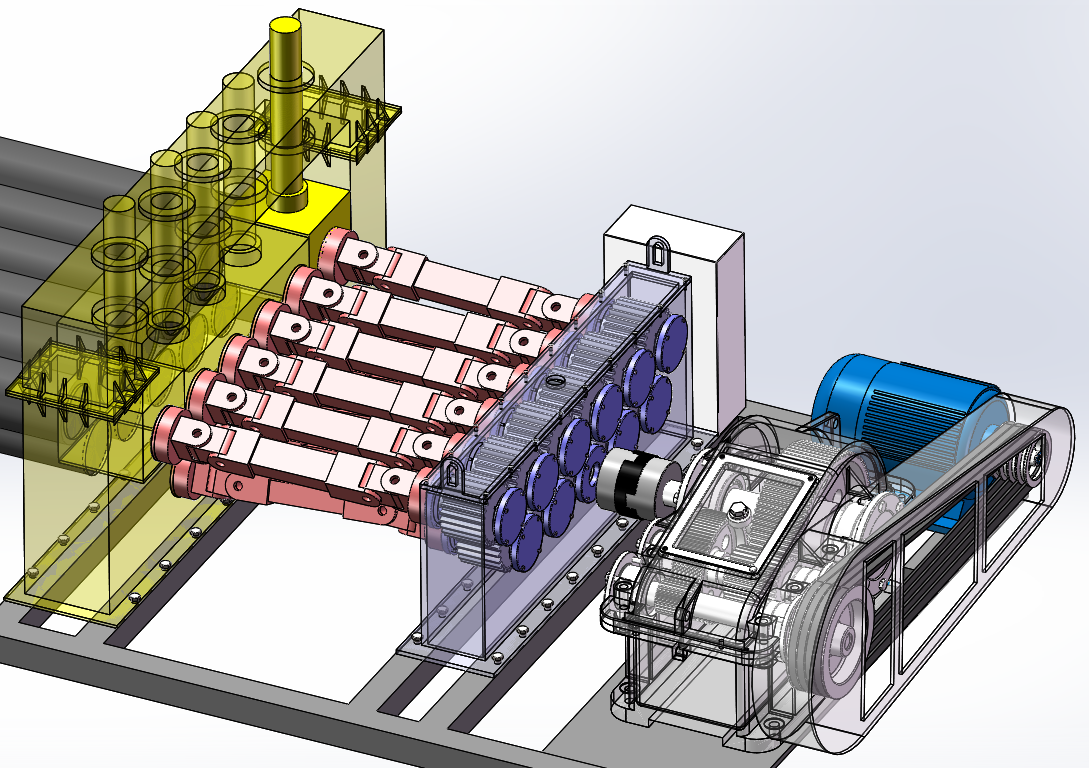

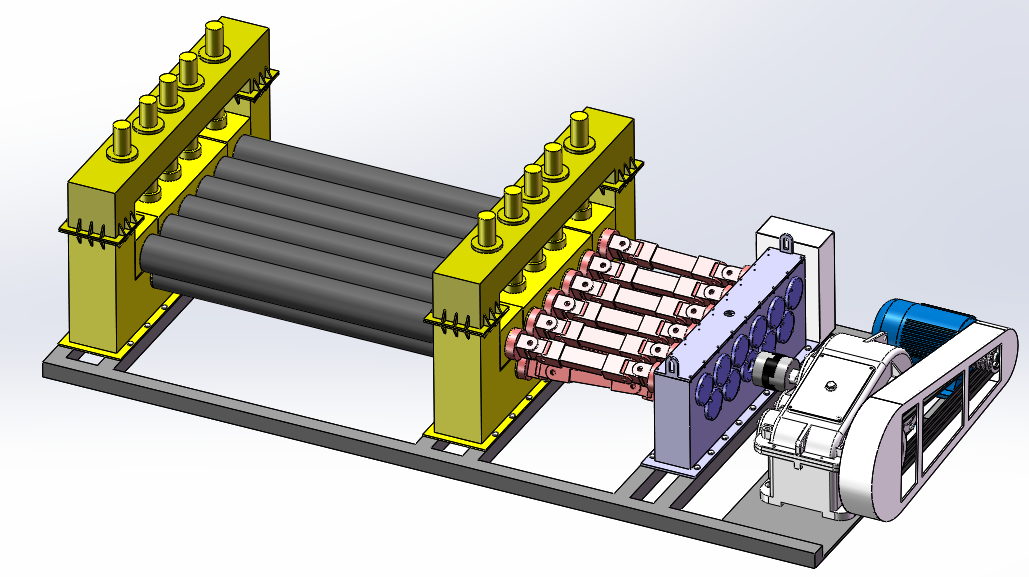

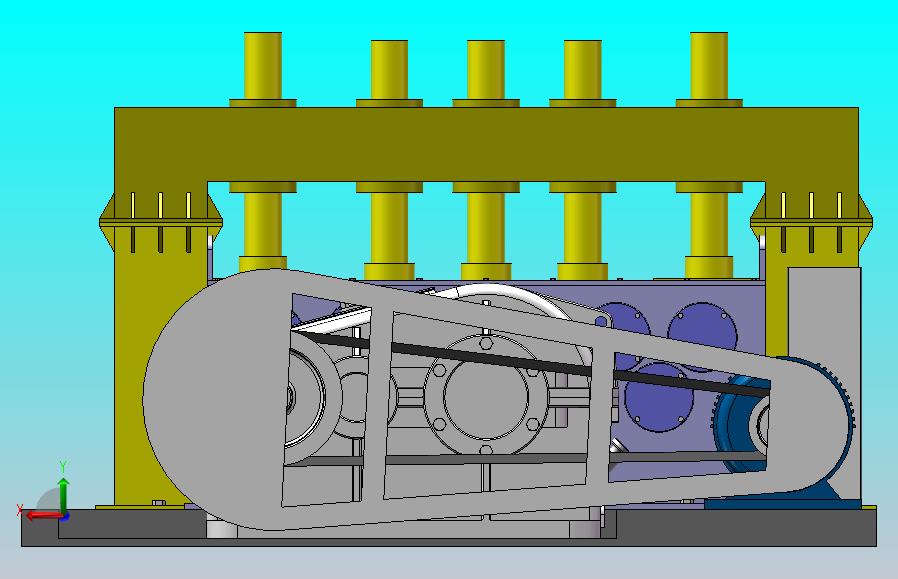

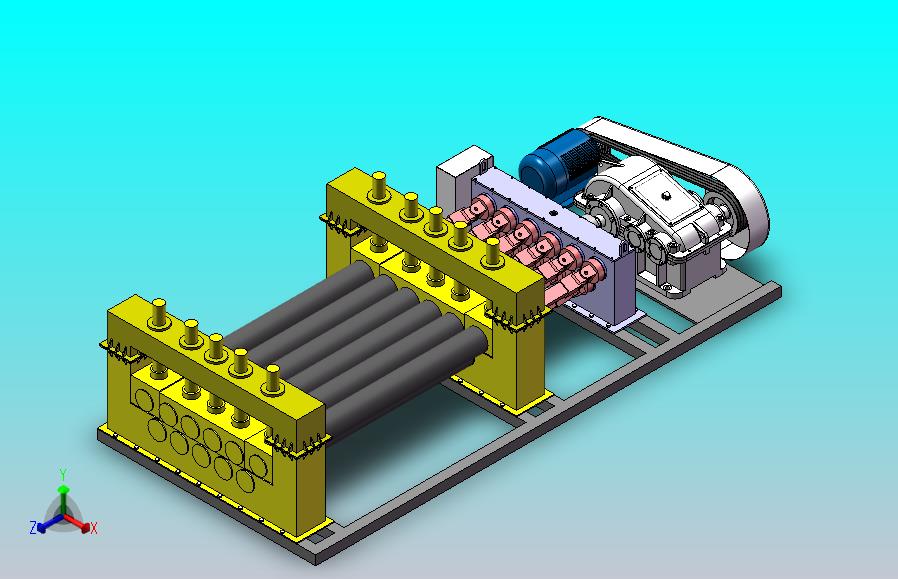

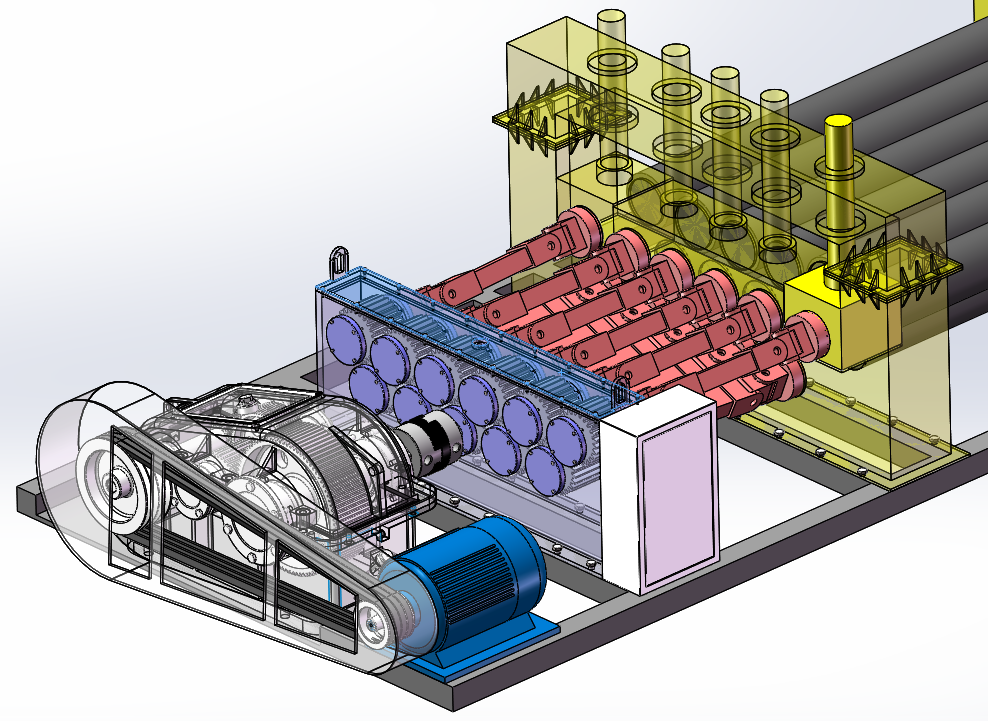

图纸介绍：九辊开平机采用辊列不平行式结合边辊可调结构，该机主要由机架部分、辊子部分、活动横梁、压下转角机构、主传动系统、干油集中润滑部分、电气控制系统和进出料辊道组成。上排工作辊固定在活动横梁上，下排工作辊固定在下机座上。活动横梁（上排工作辊）可上下升降和角度倾斜，以适应不同厚度板材的矫平，解决钢板进料和全弹性出料问题。

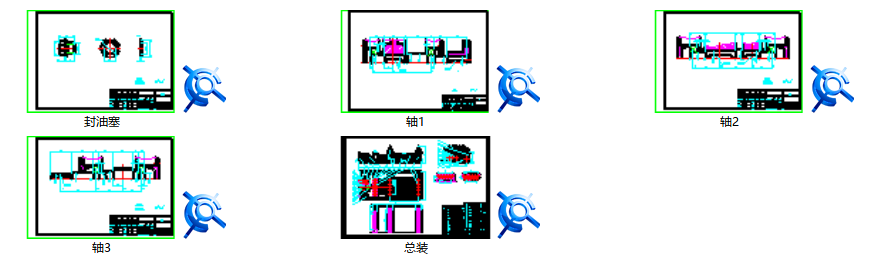

本设计包含三维及二维，三维为solidworks2016格式，二维为CAD格式。
