三杆式蝶阀-三维SW+二维CAD+工作动画（ID:808302）
38
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.jpg | 140 KB |
| 2 | 2.jpg | 403 KB |
| 3 | 3.jpg | 331 KB |
| 4 | 4.jpg | 207 KB |
| 5 | 5.jpg | 119 KB |
| 6 | 6.jpg | 59.1 KB |
| 7 | M4-5.SLDPRT | 152 KB |
| 8 | M4-8(2).SLDPRT | 178 KB |
| 9 | M5-10.SLDPRT | 138 KB |
| 10 | M6-20.SLDPRT | 169 KB |
| 11 | MCO20-8-8.sldasm | 239 KB |
| 12 | MCO20-8-8_co.sldprt | 85 KB |
| 13 | MCO20-8-8_co_r.sldprt | 85 KB |
| 14 | MCO_spacer20_s.sldprt | 77.5 KB |
| 15 | SET-SCREW4-5.sldprt | 73.5 KB |
| 16 | hex thin nuts-grades ab-chamfered gb1.SLDPRT | 136 KB |
| 17 | hexagon head bolts-full thread gb1.SLDPRT | 121 KB |
| 18 | hexagon head bolts-full thread gb2.SLDPRT | 150 KB |
| 19 | ~$三杆式蝶阀.SLDDRW | 14 B |
| 20 | 三杆式蝶阀.DWG | 317 KB |
| 21 | 三杆式蝶阀.SLDASM | 1.53 MB |
| 22 | 三杆式蝶阀.SLDDRW | 1.34 MB |
| 23 | 三杆式蝶阀动画.avi | 1.05 GB |
| 24 | 主动轴.SLDPRT | 180 KB |
| 25 | 加长部分填料.SLDPRT | 121 KB |
| 26 | 压套.SLDPRT | 197 KB |
| 27 | 垫圈1.SLDPRT | 170 KB |
| 28 | 垫圈2.SLDPRT | 175 KB |
| 29 | 填料函.SLDPRT | 128 KB |
| 30 | 填料压盖.DWG | 111 KB |
| 31 | 填料压盖.SLDDRW | 435 KB |
| 32 | 填料压盖.SLDPRT | 214 KB |
| 33 | 填料垫.SLDPRT | 131 KB |
| 34 | 密封圈.sldprt | 120 KB |
| 35 | 密封圈固定块.SLDPRT | 226 KB |
| 36 | 手轮.SLDPRT | 705 KB |
| 37 | 法兰.SLDPRT | 407 KB |
| 38 | 端盖.SLDPRT | 194 KB |
| 39 | 耐磨环.SLDPRT | 145 KB |
| 40 | 轴-3-10.SLDPRT | 124 KB |
| 41 | 轴-3-15.SLDPRT | 127 KB |
| 42 | 轴-3-6.SLDPRT | 130 KB |
| 43 | 轴套.SLDPRT | 190 KB |
| 44 | 连杆-1.DWG | 107 KB |
| 45 | 连杆-43.SLDPRT | 369 KB |
| 46 | 连杆-50.SLDPRT | 534 KB |
| 47 | 连杆-90.SLDDRW | 440 KB |
| 48 | 连杆-90.SLDPRT | 339 KB |
| 49 | 阀体.DWG | 203 KB |
| 50 | 阀体.SLDDRW | 1.07 MB |
| 51 | 阀体.SLDPRT | 1.29 MB |
| 52 | 阀体2.SLDDRW | 445 KB |
| 53 | 阀体2.SLDPRT | 975 KB |
| 54 | 阀体法兰.DWG | 121 KB |
| 55 | 阀瓣.SLDPRT | 549 KB |
| 56 | 阀盖.DWG | 91.1 KB |
| 57 | 阀盖.SLDDRW | 518 KB |
| 58 | 阀盖.sldprt | 211 KB |
| 59 | 限位板.SLDPRT | 214 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要200金币
图纸ID：808302
文件大小：217.45M
软件版本：AUTOCAD 2012,SOLIDWORKS 2012
图纸格式：sldprt,sldasm,dwg
参数/编辑：可修改，包括参数
上传时间：2025-07-13

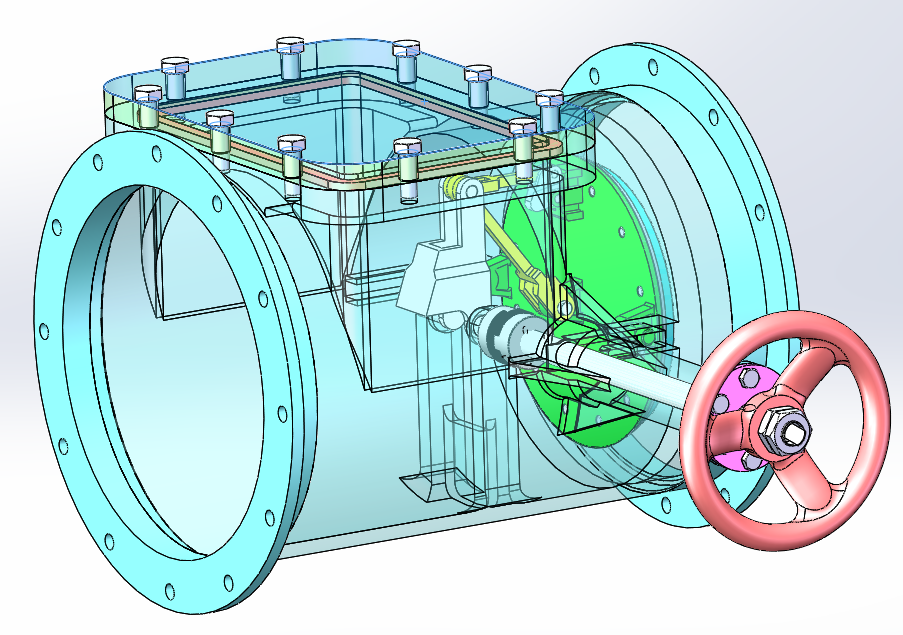

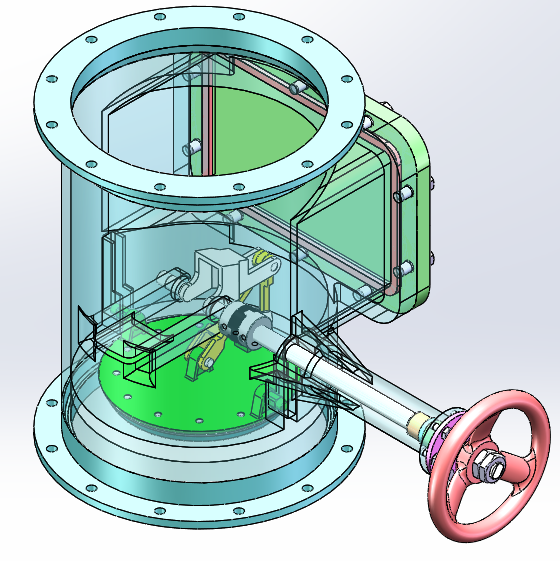

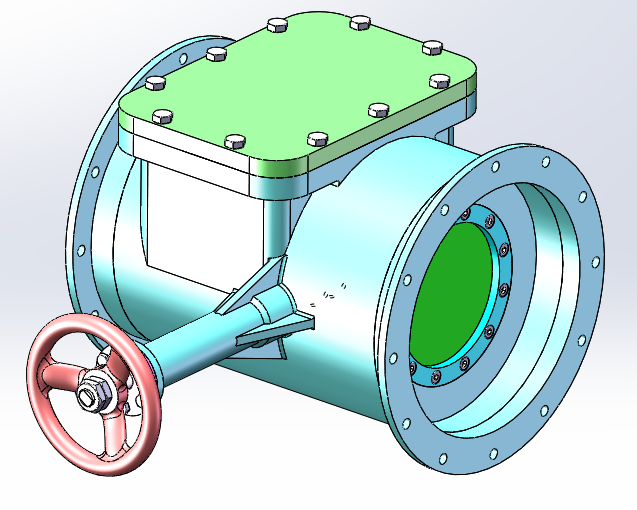

图纸介绍：三杆式蝶阀是利用连杆机构的原理实现蝶板的开启和关闭的。在阀门开启初始，蝶板先是平移，在达到一定距离后开始翻转，完成蝶板由垂直位置到平行管道中心线位置的开启动作。

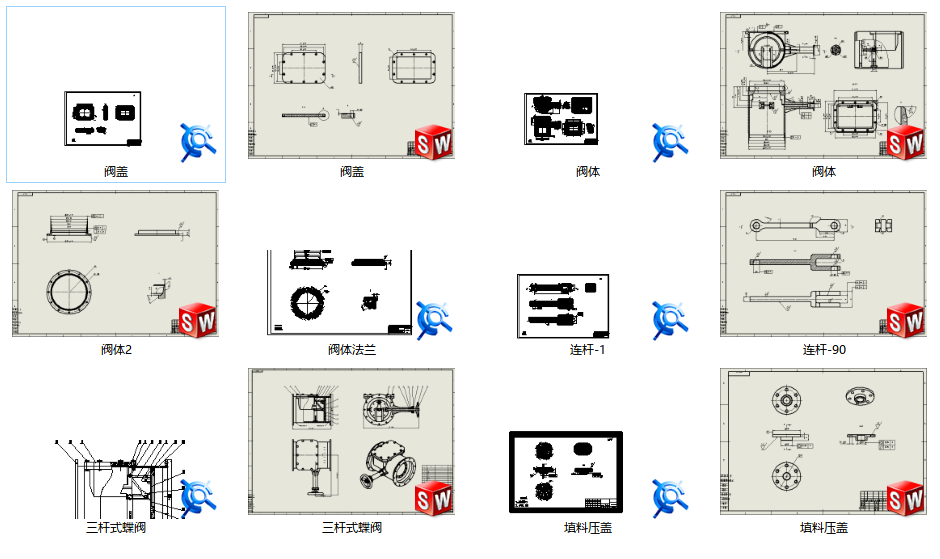

本文件包含三维、二维及工作动画，三维为SolidWorks2016格式，二维为CAD，并包含有工作动画用于演示说明。
