轴钻孔组合机床液压系统（CAD+说明书）（ID:813331）
106
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 108 KB |
| 2 | 2.png | 146 KB |
| 3 | 3.png | 162 KB |
| 4 | 4.png | 152 KB |
| 5 | 5.png | 19.9 KB |
| 6 | 6.png | 29.2 KB |
| 7 | 7.png | 100 KB |
| 8 | 轴钻孔组合机床-油箱焊合-A3.dwg | 80.5 KB |
| 9 | 轴钻孔组合机床-油缸装配图-A3.dwg | 711 KB |
| 10 | 轴钻孔组合机床-液压系统原理图-A3.dwg | 162 KB |
| 11 | 轴钻孔组合机床-液压系统设计说明书.docx | 1.75 MB |
| 12 | 轴钻孔组合机床-液压缸工况图-A3.dwg | 168 KB |
| 13 | 轴钻孔组合机床-电机与液压泵连接示意图-A2.dwg | 257 KB |
| 14 | 轴钻孔组合机床-负载图和速度图-A3.dwg | 166 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1500金币
图纸ID：813331
文件大小：3.54M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-04

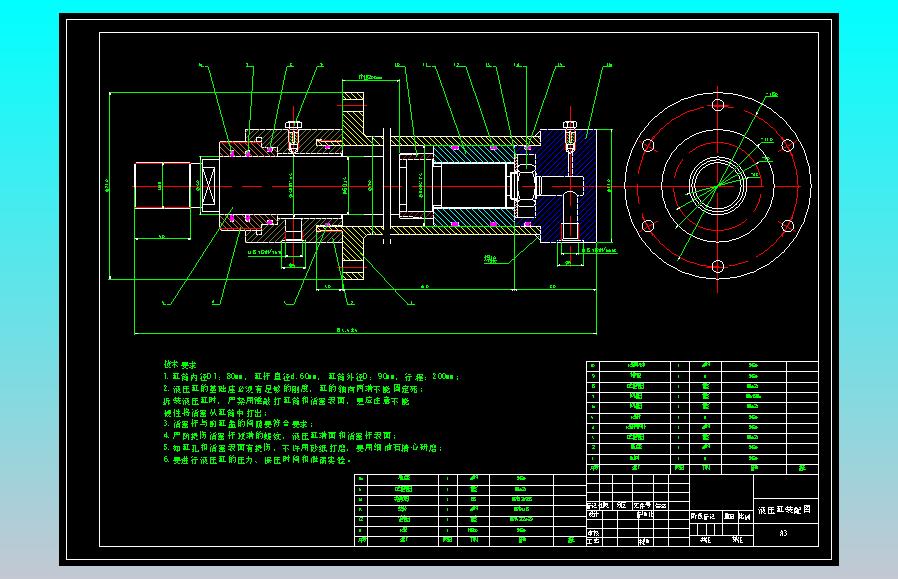

图纸介绍：轴钻孔组合机床液压系统，包含液压系统原理图，油缸装配图，油箱焊合图，负载图和速度图，液压缸工况图，电机与液压泵连接图等。包含设计计算书。实现功能：定位－夹紧－快进－工进－快退－原位停止－夹具松开－拔定位销。 钻孔D1：直径D1=13.9mm，数量16，主轴转速360r/min，进给量0.15mm/min，材料为铸件，硬度HB240 钻孔D2：直径D1=8.5mm，数量6，主轴转速550r/min，进给量0.09mm/min，材料为铸件，硬度HB240。 动力滑台总重量9900N，工作台启 动时间（加减速时间）：0.2s，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程为110mm，工进行
