铣床液压系统（F=10KN）（CAD+说明书）（ID:813333）
53
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 106 KB |
| 2 | 2.png | 106 KB |
| 3 | 3.png | 28.9 KB |
| 4 | 4.png | 12.1 KB |
| 5 | 5.png | 112 KB |
| 6 | 6.png | 149 KB |
| 7 | 7.png | 202 KB |
| 8 | 铣床-油箱焊合-A1.dwg | 191 KB |
| 9 | 铣床-油缸装配-A2.dwg | 247 KB |
| 10 | 铣床-液压系统原理图-A2.dwg | 151 KB |
| 11 | 铣床-液压系统设计说明书.docx | 1.56 MB |
| 12 | 铣床-液压缸工况图-A3.dwg | 166 KB |

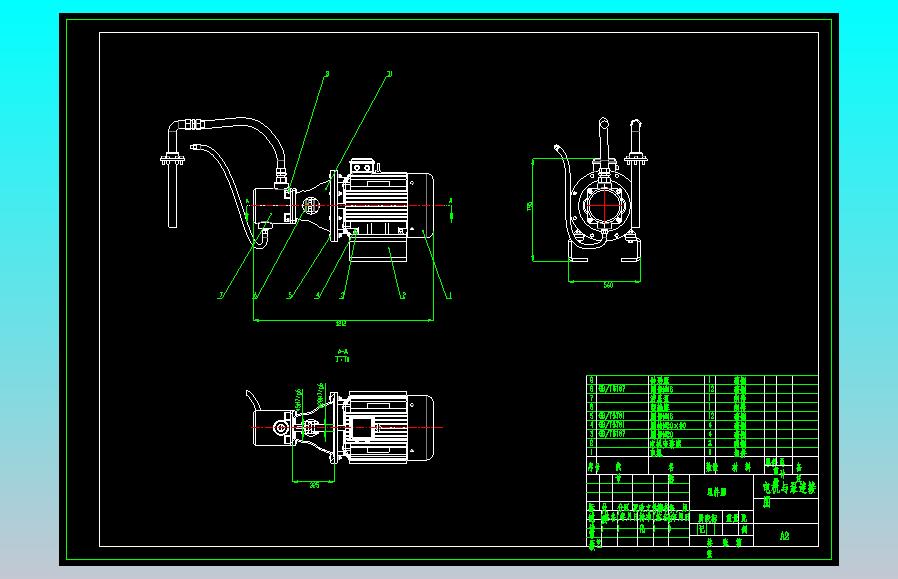

| 13 | 铣床-电机与液压泵连接示意图-A2.dwg | 249 KB |
| 14 | 铣床-负载图和速度图-A3.dwg | 166 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1500金币
图纸ID：813333
文件大小：3.11M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-04
图纸介绍：铣床液压系统，包含液压系统原理图，油箱焊合图，液压缸装配图，液压缸工况图，速度和负载图，电机与泵连接图，设计计算书等。（1）实现功能：夹紧—快进—工进—快退—停止—夹紧松开的工作循环 （2）基本参数： 运动部件总重量15KN，铣削阻力10KN，工作台启动时间（加减速时间）：0.1s，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程为320mm，工进行程120mm，快进快退速度相等均为5m/min,工进速度为0.6-0.9m/min，本设计取V2=0.015m/s计算，导轨面的液压缸机械效率为0.9。夹紧力7000N，夹紧行程26mm，夹紧时间0.9s。
