四柱加压工装脱模（0.6KN）（SW+CAD+说明书）（ID:813336）
108
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 384 KB |
| 2 | 2.png | 299 KB |
| 3 | 3.png | 111 KB |
| 4 | 4.png | 150 KB |
| 5 | 5.png | 199 KB |
| 6 | 6.png | 93.2 KB |
| 7 | 7.png | 86.8 KB |
| 8 | 8.png | 64.4 KB |
| 9 | 9.png | 159 KB |
| 10 | TM 移动底板.SLDPRT | 64.8 KB |
| 11 | TM1 护板.SLDPRT | 85.4 KB |
| 12 | TM1 GB／T5780-2000六角头螺栓C级M20×90.SLDPRT | 162 KB |
| 13 | TM1 GB／T5780-2000六角头螺栓C级M30×100.SLDPRT | 161 KB |
| 14 | TM1 GB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT | 141 KB |
| 15 | TM1 GB／T80-2000内六角凹端紧定螺钉M20×40.SLDPRT | 120 KB |
| 16 | TM1 GB／T889．2-20001型非金属嵌件六角锁紧螺母细牙M30.SLDPRT | 150 KB |
| 17 | TM1 上顶板.DWG | 110 KB |
| 18 | TM1 上顶板.SLDDRW | 220 KB |
| 19 | TM1 上顶板.SLDPRT | 210 KB |
| 20 | TM1 冲头.SLDPRT | 156 KB |
| 21 | TM1 圆柱导轨1.SLDPRT | 94.1 KB |
| 22 | TM1 导轨底板.SLDPRT | 67.7 KB |
| 23 | TM1 底板.SLDPRT | 70.5 KB |
| 24 | TM1 底板2.SLDPRT | 60.8 KB |
| 25 | TM1 底板加强梁.SLDPRT | 79.5 KB |
| 26 | TM1 底板加强梁2.SLDPRT | 81.3 KB |
| 27 | TM1 挡板1.SLDPRT | 68.1 KB |
| 28 | TM1 油缸法兰盘.SLDPRT | 141 KB |
| 29 | TM1 滑道油缸缸筒.SLDPRT | 393 KB |
| 30 | TM1 脱模上缸体.SLDPRT | 129 KB |
| 31 | TM1 脱模油缸.SLDASM | 159 KB |
| 32 | TM1 脱模油缸端盖1.SLDPRT | 123 KB |
| 33 | TM1 脱模油缸端盖2.SLDPRT | 204 KB |
| 34 | TM1 脱模油缸缸杆.SLDPRT | 93.8 KB |
| 35 | TM1 脱模油缸缸筒.SLDPRT | 140 KB |
| 36 | TM1 脱模组件.SLDASM | 173 KB |
| 37 | TM1 脱模缸体.SLDPRT | 123 KB |
| 38 | TM1 锁紧套.SLDPRT | 181 KB |
| 39 | TM1-GB／T5781-2000六角头螺栓全螺纹C级M16×80.SLDPRT | 158 KB |
| 40 | TM1-GB／T5781-2000六角头螺栓全螺纹C级M16×85.SLDPRT | 147 KB |
| 41 | TM1-GB／T6187-2000全金属六角法兰面锁紧螺母.SLDPRT | 141 KB |
| 42 | TM1-GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 116 KB |
| 43 | TM1-JBT7919．3-1999锁紧螺母KM08.SLDPRT | 157 KB |
| 44 | TM1-导轨底座1.SLDPRT | 91.9 KB |
| 45 | TM1-滑道油缸缸杆.SLDPRT | 89.7 KB |
| 46 | TM1-滑道油缸装配.SLDASM | 172 KB |
| 47 | TM1导轨滑动块.SLDPRT | 112 KB |
| 48 | TM1底座焊合.SLDASM | 119 KB |
| 49 | TM1移动底板油缸座.SLDPRT | 80 KB |
| 50 | 加压固化工装脱模装置-总装配图-A0-新.DWG | 594 KB |
| 51 | 加压固化工装脱模装置-总装配图.SLDASM | 873 KB |
| 52 | 加压固化工装脱模装置-总装配图.SLDDRW | 812 KB |
| 53 | 加压固化工装脱模装置液压系统原理图-A0.dwg | 173 KB |
| 54 | 加压固化工装脱模装置电气控制原理图-A1.dwg | 123 KB |
| 55 | 四柱加压固化工装脱模装置及其液压系统设计（说明书）.docx | 2.41 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1800金币
图纸ID：813336
文件大小：9.89M
软件版本：AUTOCAD 2024,SOLIDWORKS 2024
图纸格式：sldprt,dwg,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-08-04

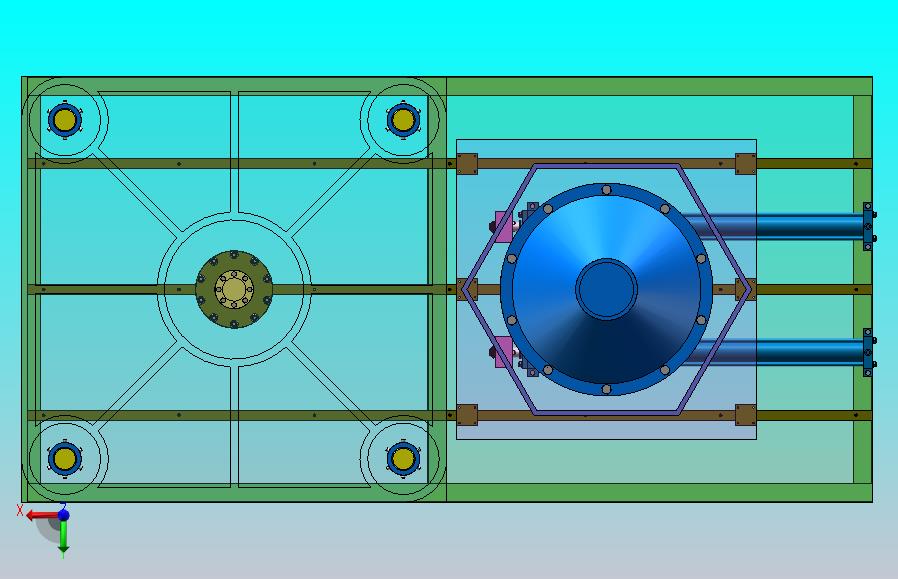

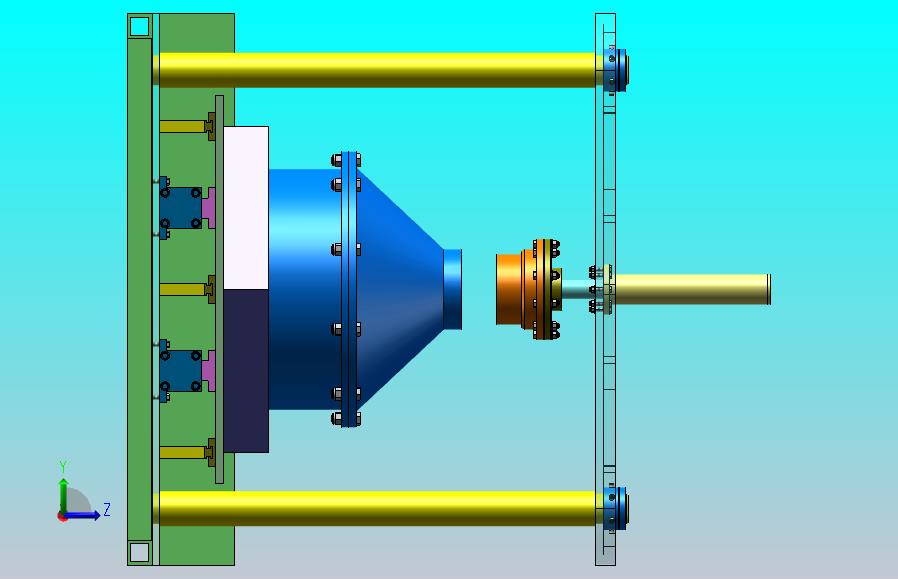

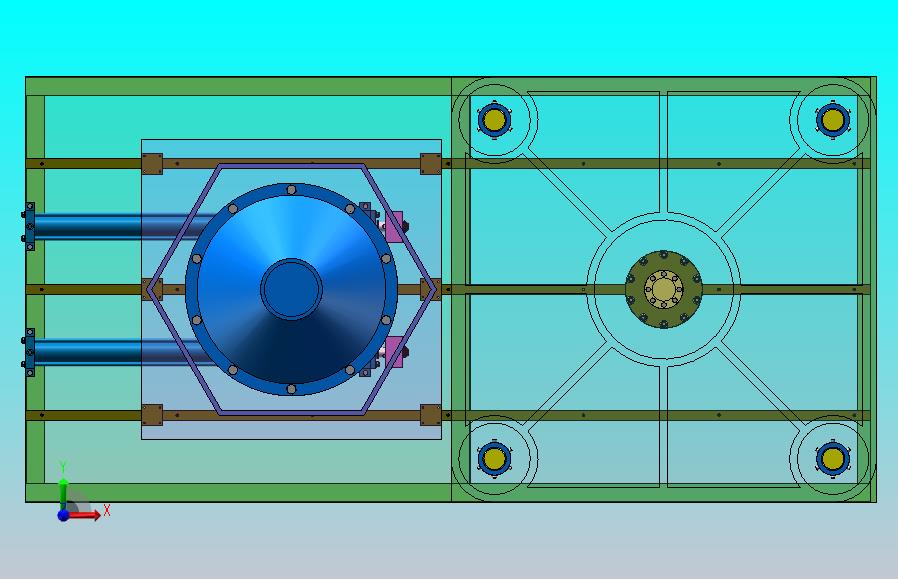

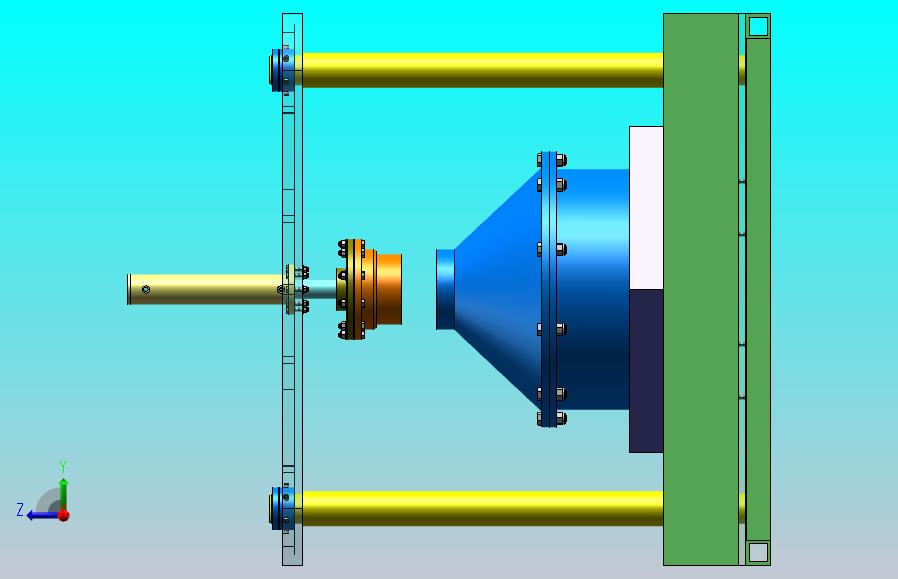

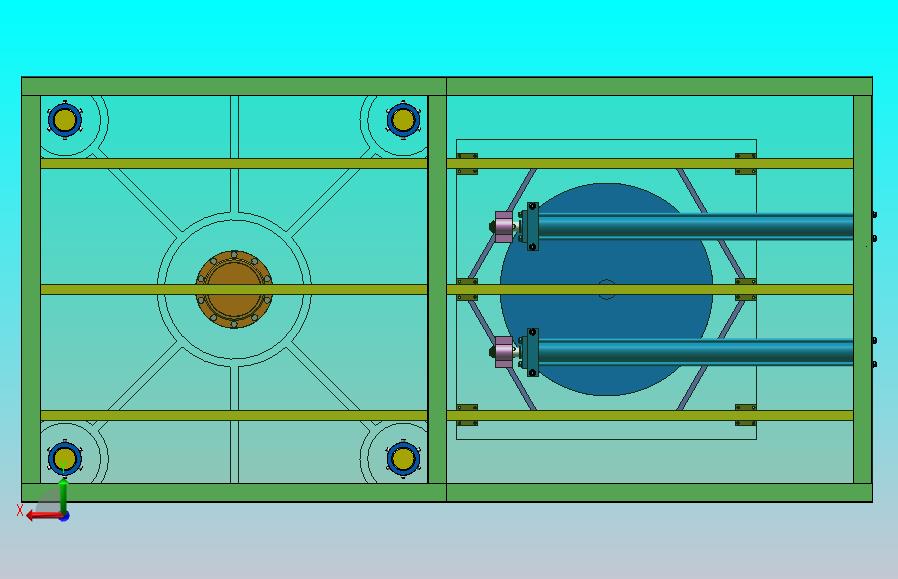

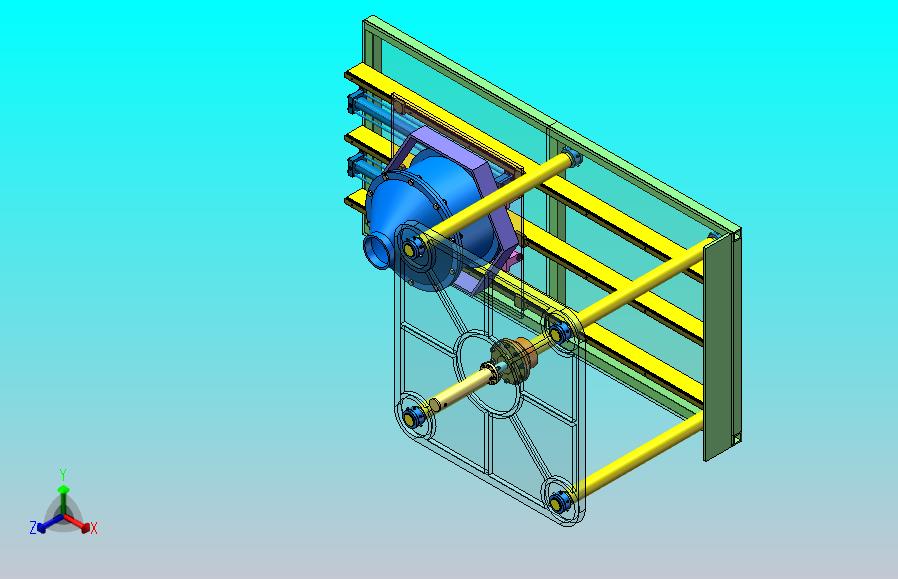

图纸介绍：液压驱动四柱加压工装脱模，包含整个三维SW2024设计，包含二维CAD总装配图，液压系统原理图，电气控制原理图和上顶板零件图，包含设计计算书。脱模力：0.6KN 脱模压口直径0.28m 脱模速度：0.005m/s
