6000T四柱预紧机架通用液压机本体设计（CAD+说明书）（ID:813786）
41
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 50 KB |
| 2 | 2.png | 205 KB |
| 3 | 3.png | 218 KB |
| 4 | 4.png | 202 KB |
| 5 | 5.png | 147 KB |
| 6 | 6.png | 131 KB |
| 7 | 6000T压力机-上横梁-A2.dwg | 77.9 KB |
| 8 | 6000T压力机-下横梁-A2.dwg | 75.2 KB |

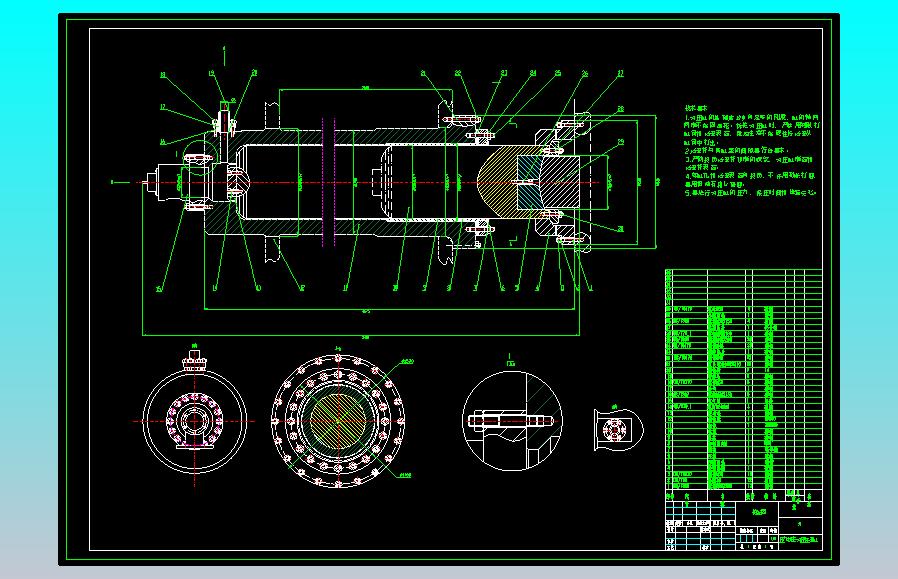

| 9 | 6000T压力机-主液压柱塞缸装配图-A1.dwg | 530 KB |
| 10 | 6000T压力机-总装配图-A0.dwg | 197 KB |
| 11 | 6000T压力机-活动横梁-A2.dwg | 70.4 KB |
| 12 | 7.png | 137 KB |
| 13 | （论文）6000t四柱预紧机架通用液压机本体设计.doc | 1.35 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2100金币
图纸ID：813786
文件大小：2.67M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-05
图纸介绍：6000T四柱预紧机架通用液压机本体设计，包含二维CAD总装配图，主柱塞缸装配图，上横梁，下横梁，活动横梁等，包含设计计算。主系统最大压力：31.5MPa 本体结构：四柱预紧，大型零件采用焊接结构，包括支柱和横梁 公称压力：6000t，设计三级压力分级（三个柱塞缸，每个均分2000t） 回程压力：1200KN（参照6000t压力机实体型号设定值） 活动横梁行程：2500mm；净空距：5000mm；柱间净距：4000mm； 工作台尺寸：3000×3000mm； 工作行程速度：30mm/s；快速下行：150mm/s；回程速度：≥150mm/s； 最大偏心距：300mm
