小型清雪车避障液压系统（SW+CAD+说明书+开题）（ID:813860）
153
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 51 KB |
| 2 | 10.png | 190 KB |
| 3 | 1CM-14-18WD旋入直通接头(永华)-9.SLDPRT | 272 KB |
| 4 | 1CM-18-22WD-09.SLDPRT | 192 KB |
| 5 | 1DM-22-27WD公制螺纹胶垫密封柱端0-9.SLDPRT | 219 KB |
| 6 | 2.png | 380 KB |
| 7 | 3.png | 434 KB |
| 8 | 4.png | 201 KB |
| 9 | 4MN-27WD胶垫内六角堵头(永华)9.SLDPRT | 214 KB |
| 10 | 4WE10Y.SLDPRT | 1.51 MB |
| 11 | 5.png | 180 KB |
| 12 | 6.png | 188 KB |
| 13 | 7.png | 153 KB |
| 14 | 8.png | 67.8 KB |
| 15 | 9.png | 186 KB |
| 16 | A10VS045 变量柱塞泵9.SLDPRT | 5.06 MB |
| 17 | A4VSG40.SLDPRT | 2.7 MB |
| 18 | CC-22三通接头-9.SLDPRT | 226 KB |
| 19 | DBW10 先导式溢流阀9.SLDPRT | 2.15 MB |
| 20 | GB／T18615-2002焊接接头M18-09.SLDPRT | 174 KB |
| 21 | GB／T18615-2002焊接接头M22-9.SLDPRT | 164 KB |
| 22 | GB／T5780-2000六角头螺栓C级M12×50-9.SLDPRT | 151 KB |
| 23 | GB／T5780-2000六角头螺栓C级M12×60-9.SLDPRT | 146 KB |
| 24 | GB／T6187-2000全金属六角法兰面锁紧螺母M12-9.SLDPRT | 136 KB |
| 25 | GB／T70．1-2000内六角圆柱头螺钉(M14)×40-9.SLDPRT | 129 KB |
| 26 | GB／T70．1-2000内六角圆柱头螺钉M10×30-9.SLDPRT | 128 KB |
| 27 | GB／T70．1-2000内六角圆柱头螺钉M12×40-9.SLDPRT | 130 KB |
| 28 | GB／T70．1-2000内六角圆柱头螺钉M12×45-9.SLDPRT | 125 KB |
| 29 | GB／T70．1-2000内六角圆柱头螺钉M6×140-9.SLDPRT | 98.9 KB |
| 30 | GB／T70．1-2000内六角圆柱头螺钉M6×40-9.SLDPRT | 109 KB |
| 31 | GB／T70．1-2000内六角圆柱头螺钉M8×120-9.SLDPRT | 99.1 KB |
| 32 | GB／T70．1-2000内六角圆柱头螺钉M8×25-9.SLDPRT | 127 KB |
| 33 | GU-H40 精过滤器-9.SLDPRT | 135 KB |
| 34 | HM20-2X-400 温度传感器-9.SLDPRT | 134 KB |
| 35 | JB-ZQ-4450 油塞-M42-9.SLDPRT | 146 KB |
| 36 | LK10-65-24-38 联轴器9.SLDPRT | 772 KB |
| 37 | QJH型高压球芯截止阀-M18-9.SLDPRT | 225 KB |
| 38 | QUQ 型液压空气滤清器 QUQ3-9.SLDPRT | 1.23 MB |
| 39 | SL-304旋流式油冷却器-9.SLDPRT | 922 KB |
| 40 | Y200L-4 电机9.SLDPRT | 1.04 MB |
| 41 | Z2FS10 叠加式双向节流阀9.SLDPRT | 1.26 MB |
| 42 | Z2S10 叠加式双向液压锁9.SLDPRT | 1.14 MB |
| 43 | 冷却器支座9.SLDPRT | 115 KB |
| 44 | 出油管法兰板9.SLDPRT | 131 KB |
| 45 | 吊 耳9.SLDPRT | 74.2 KB |
| 46 | 吸油密封组件-09.SLDPRT | 103 KB |
| 47 | 吸油管法兰板9.SLDPRT | 135 KB |
| 48 | 吸油过滤器XU-160-9.SLDPRT | 235 KB |
| 49 | 回油密封组件-09.SLDPRT | 103 KB |
| 50 | 国标囊式蓄能器(螺纹连接) NXQ-A-1-L-Φ114-9.SLDPRT | 153 KB |
| 51 | 小型清雪车-升降油缸装配-A2.dwg | 271 KB |
| 52 | 小型清雪车-收缩油缸装配-A2.dwg | 233 KB |
| 53 | 小型清雪车-液压泵站装配图.SLDASM | 8.71 MB |
| 54 | 小型清雪车-液压泵站装配图.SLDDRW | 1.11 MB |
| 55 | 小型清雪车避障液压系统-油箱焊合-A0.dwg | 243 KB |
| 56 | 小型清雪车避障液压系统-泵站装配图-A0.dwg | 1.64 MB |
| 57 | 小型清雪车避障液压系统-阀块-A0.dwg | 175 KB |
| 58 | 小型清雪车避障液压系统原理图-A0.dwg | 178 KB |
| 59 | 开题报告-小型清雪车避障液压系统.doc | 51 KB |
| 60 | 放油孔焊接板9.SLDPRT | 98.7 KB |
| 61 | 油管1-9.SLDPRT | 75 KB |
| 62 | 油管2-9.SLDPRT | 120 KB |
| 63 | 油管3-9.SLDPRT | 119 KB |
| 64 | 油管4-9.SLDPRT | 84.6 KB |
| 65 | 油管5-9.SLDPRT | 126 KB |
| 66 | 油管6-9.SLDPRT | 100 KB |
| 67 | 油管7-9.SLDPRT | 102 KB |
| 68 | 油管8-9.SLDPRT | 115 KB |
| 69 | 油管9-9.SLDPRT | 83.4 KB |
| 70 | 油箱前侧板9.SLDPRT | 75.8 KB |
| 71 | 油箱右侧板9.SLDPRT | 98.1 KB |
| 72 | 油箱后侧板9.SLDPRT | 65.9 KB |
| 73 | 油箱左侧板9.SLDPRT | 102 KB |
| 74 | 油箱底板9.SLDPRT | 68.9 KB |
| 75 | 油箱清洗孔法兰管9.SLDPRT | 125 KB |
| 76 | 油箱焊合9.SLDASM | 243 KB |
| 77 | 油箱焊合9.SLDDRW | 282 KB |
| 78 | 油箱盖9.SLDPRT | 126 KB |
| 79 | 油箱隔板9.SLDPRT | 65.8 KB |
| 80 | 油箱顶板9.SLDPRT | 142 KB |
| 81 | 液位计-9.SLDPRT | 374 KB |
| 82 | 温度计安装座9.SLDPRT | 65.5 KB |
| 83 | 电机减震垫9.SLDPRT | 81.9 KB |
| 84 | 电机支座9.SLDPRT | 127 KB |
| 85 | 空气滤清器底座9.SLDPRT | 103 KB |
| 86 | 裙边9.SLDPRT | 70.1 KB |
| 87 | 钟罩9.SLDPRT | 239 KB |
| 88 | 阀块1-9.SLDDRW | 678 KB |
| 89 | 阀块1-9.SLDPRT | 1.08 MB |
| 90 | 阀块垫板2-9.SLDPRT | 89.9 KB |
| 91 | 集成块1-9.SLDASM | 3.14 MB |
| 92 | （论文）小型清雪车避障液压系统.doc | 450 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要4000金币
图纸ID：813860
文件大小：44.78M
软件版本：AUTOCAD 2018,SOLIDWORKS 2018
图纸格式：sldprt,dwg,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-08-06

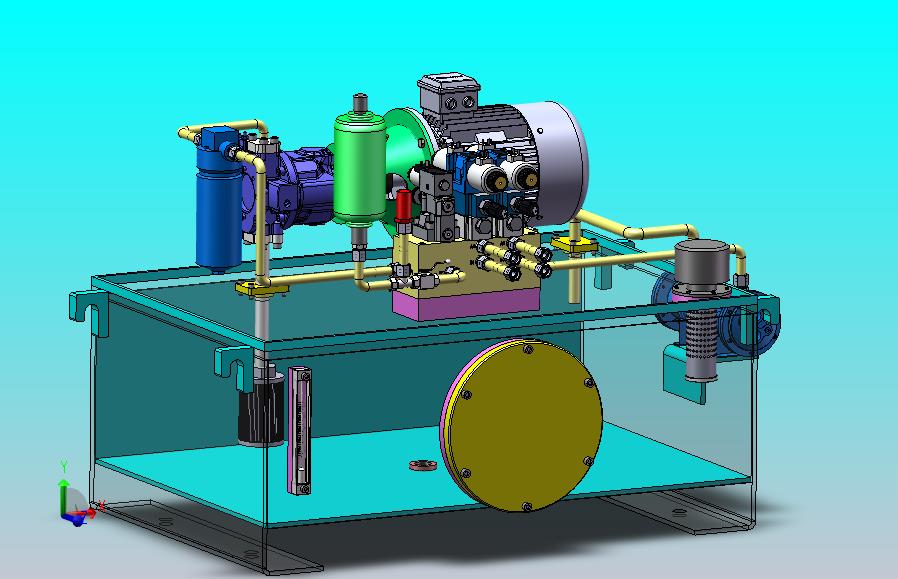

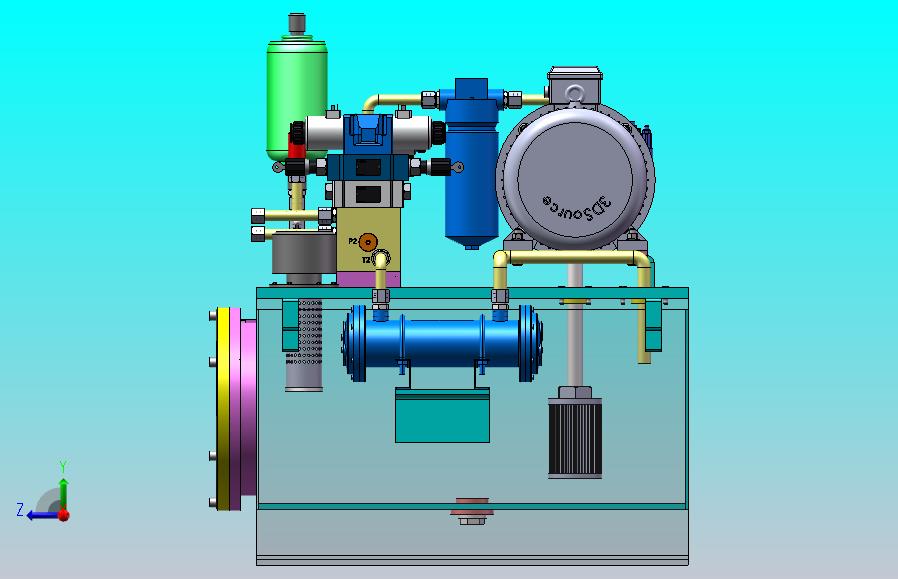

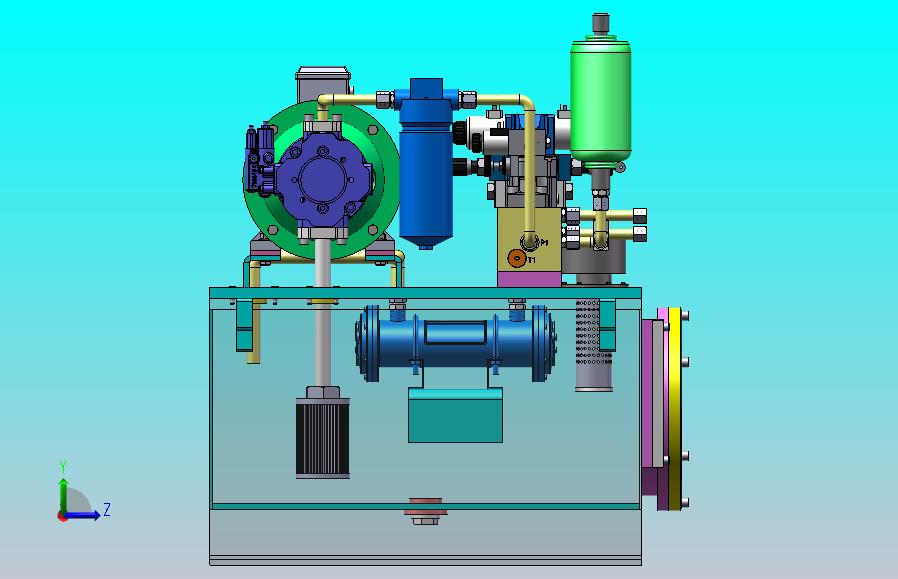

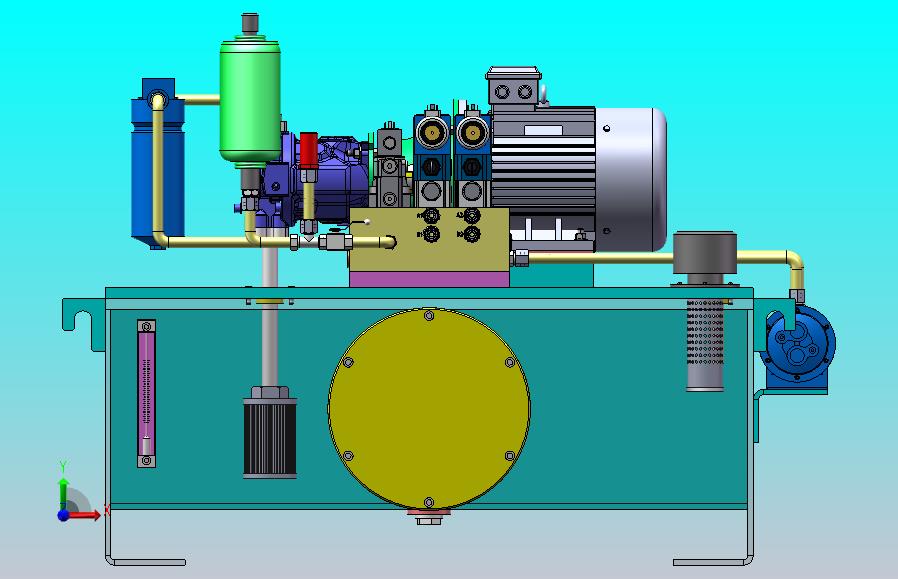

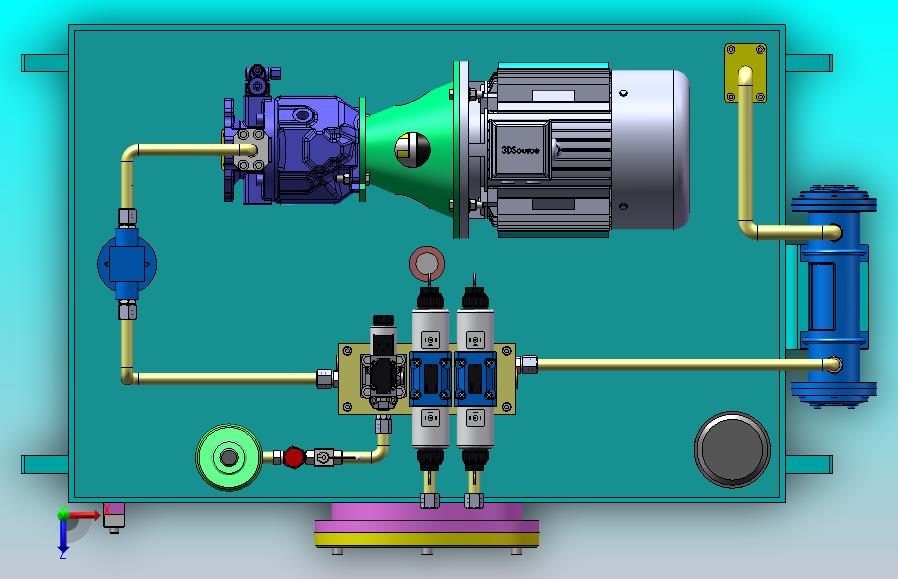

图纸介绍：小型清雪车避障液压系统，包含泵站三维SW2024建模，二维CAD泵站总装配，阀块，油箱，液压系统原理图，油缸等，包含设计计算书，包含开题。系统最大压力：4MPa，系统最大流量：56L/min，清雪铲升降油缸最大受力：25KN（设定为升降油缸最大负载力），快升快降速度：100mm/s
