落锤冲击试验机-5（SW+CAD+说明书）（ID:815369）
120
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 13.7 KB |
| 2 | 2.png | 12.2 KB |
| 3 | 5-SW2016.zip | 11.2 MB |

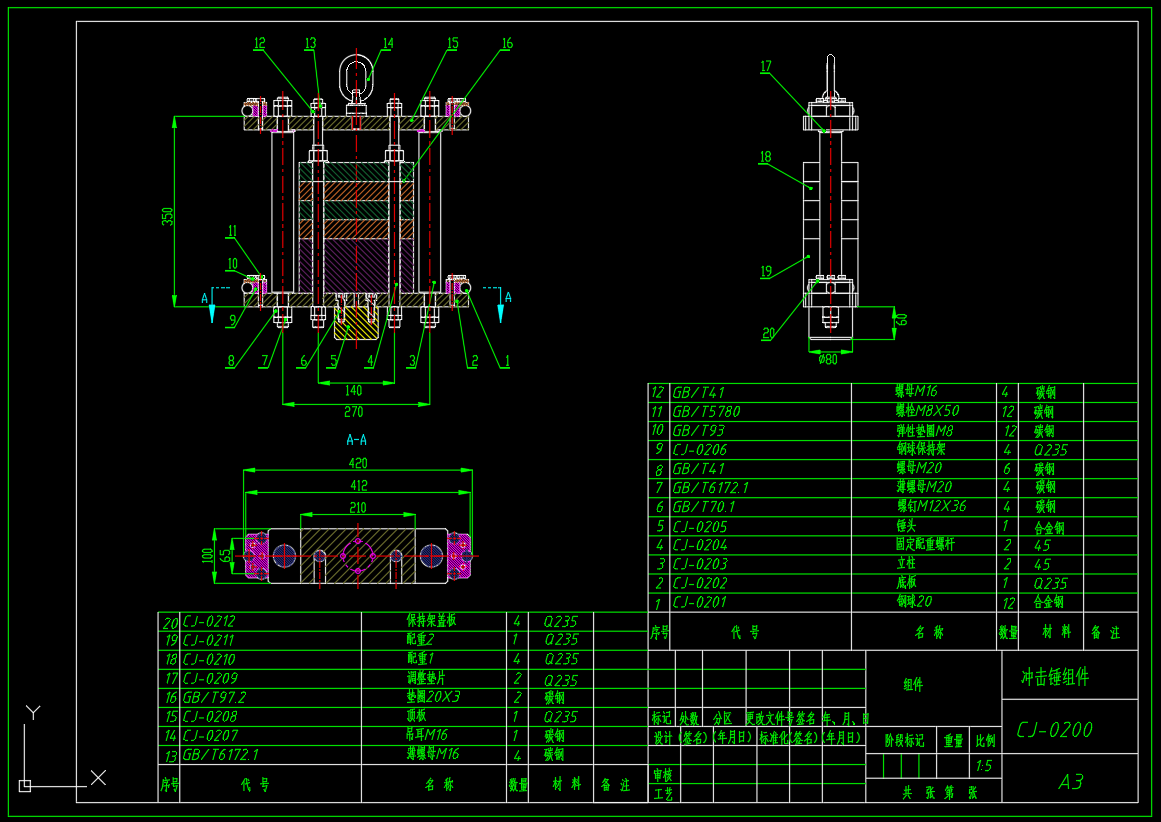

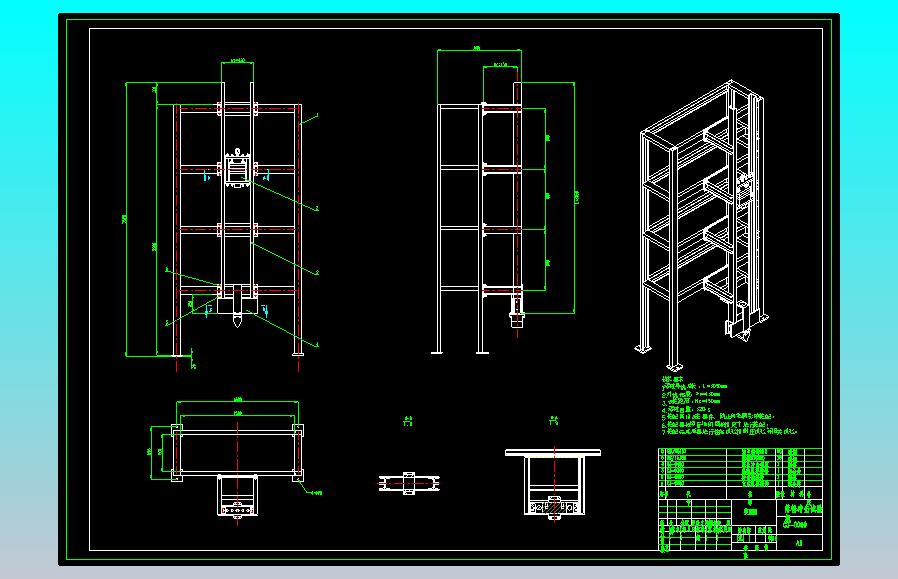

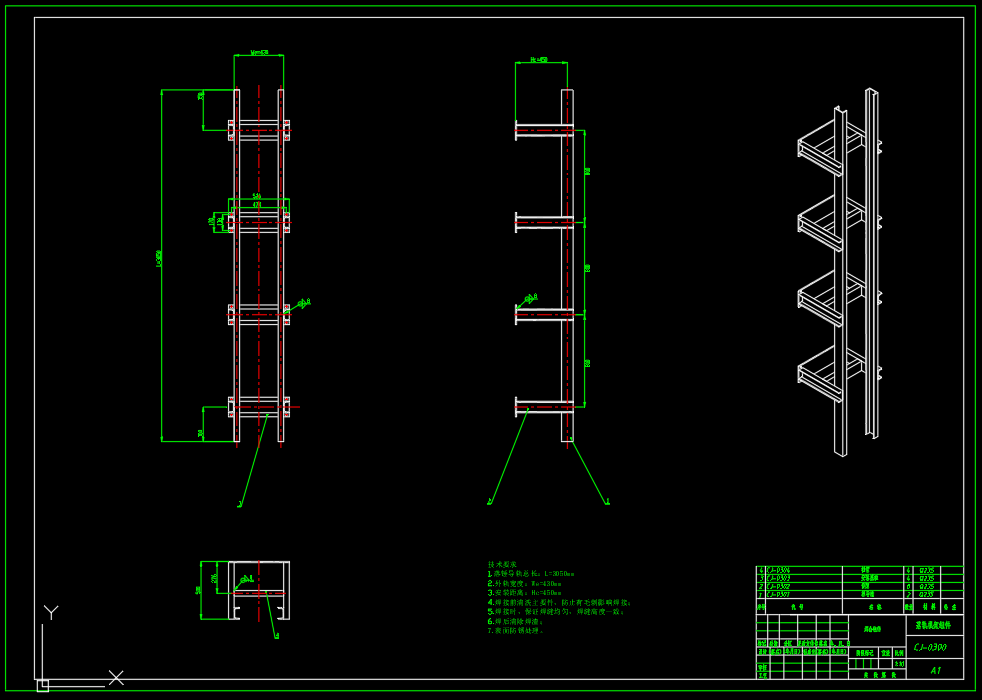

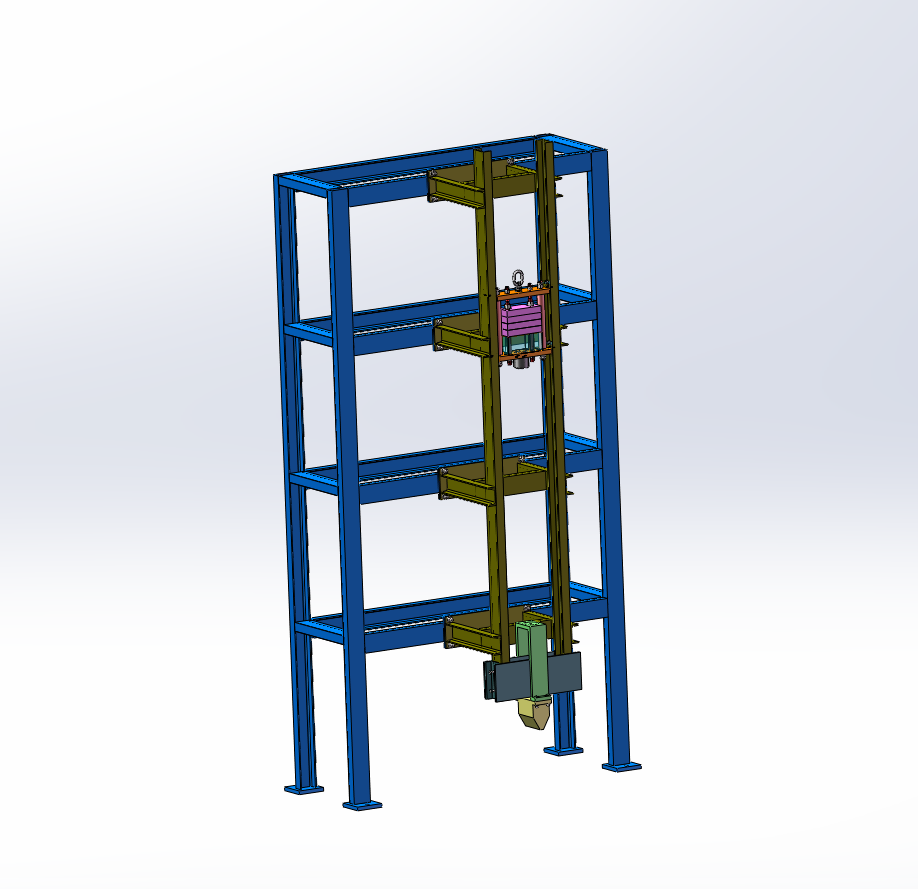

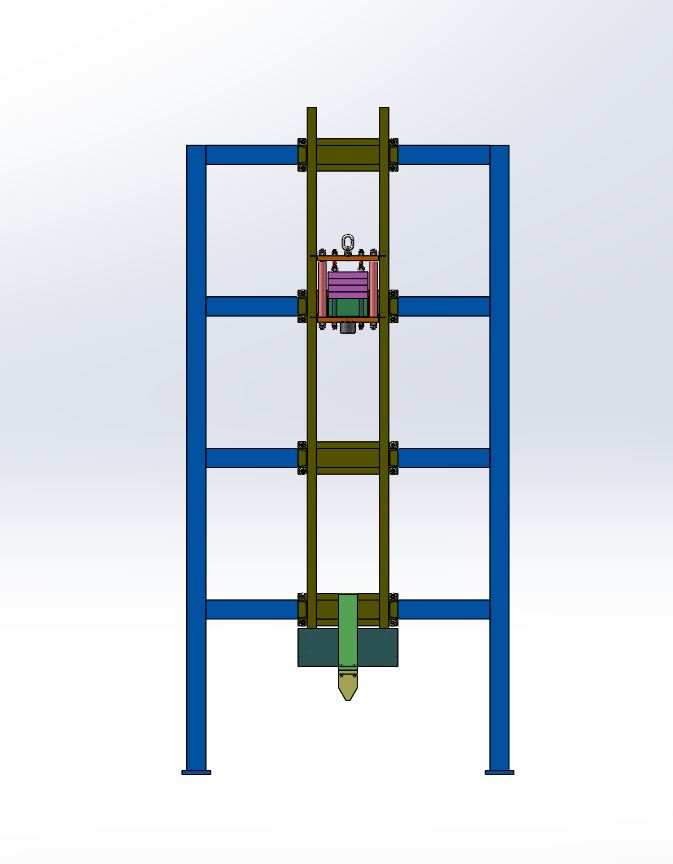

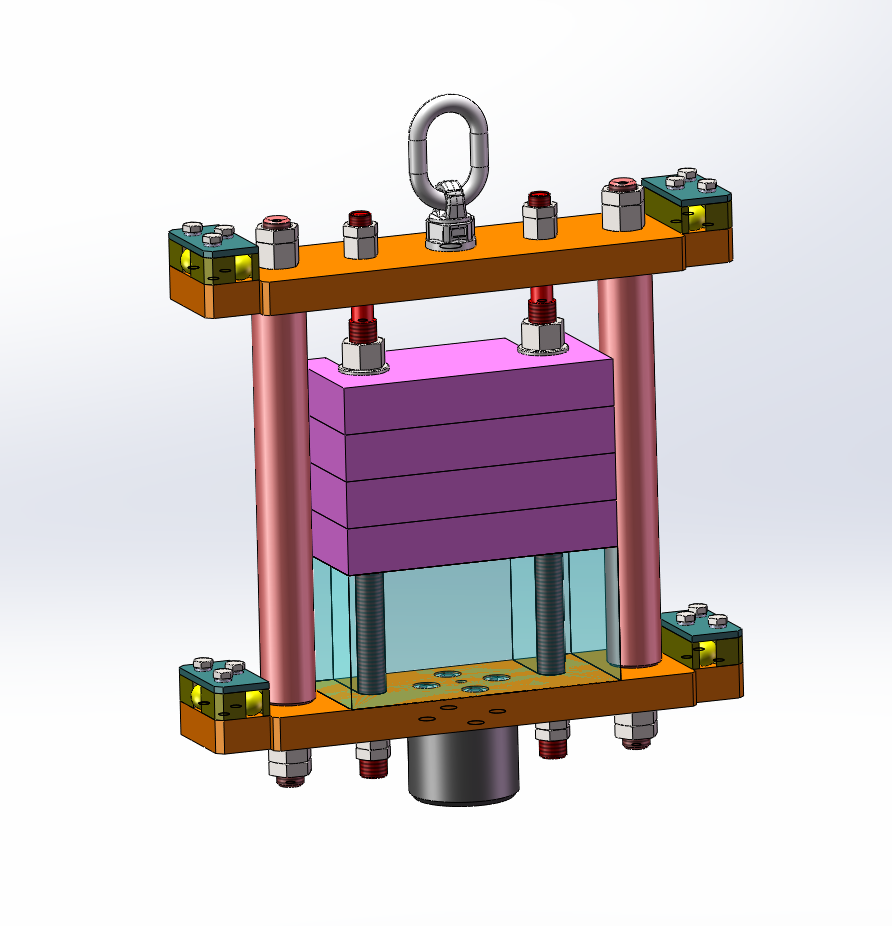

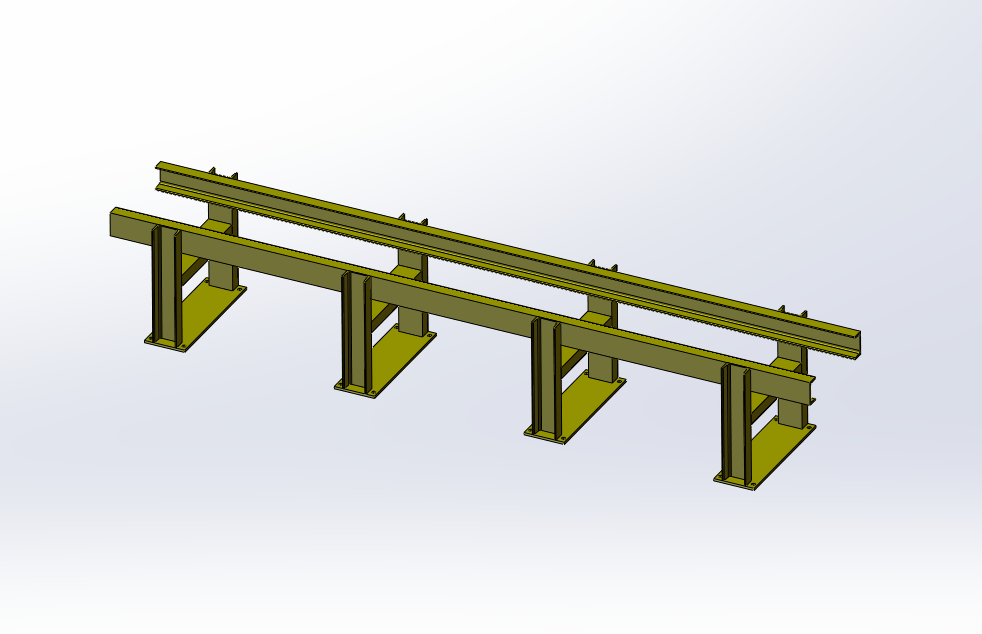

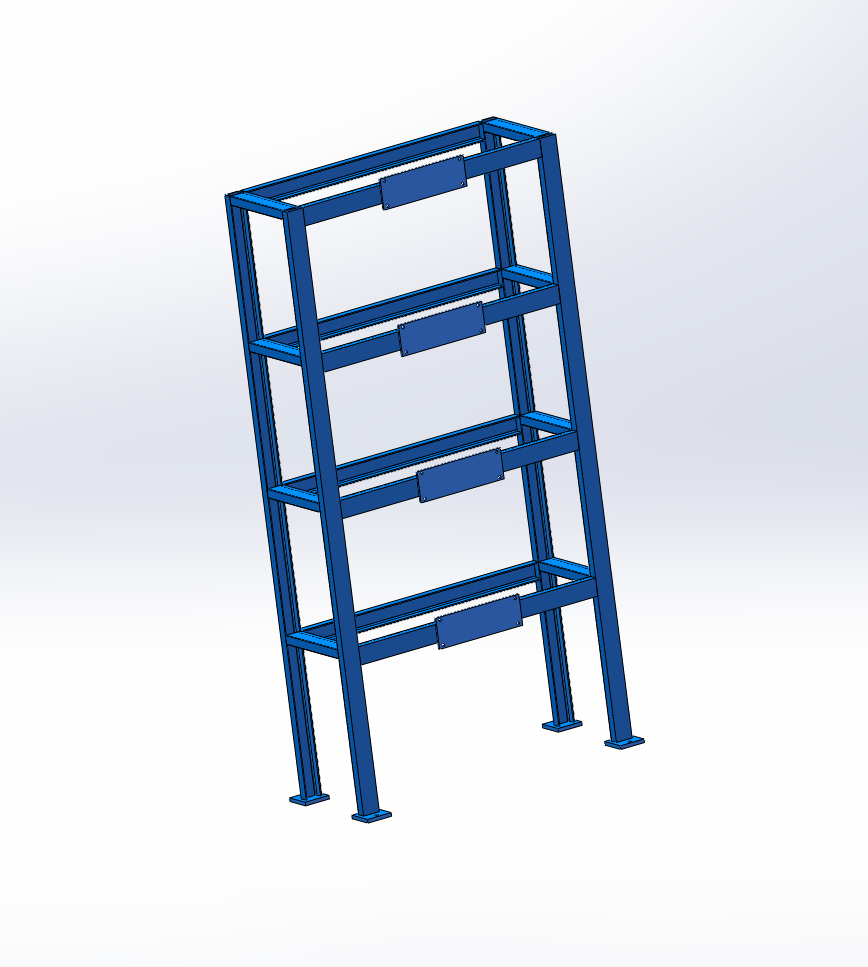

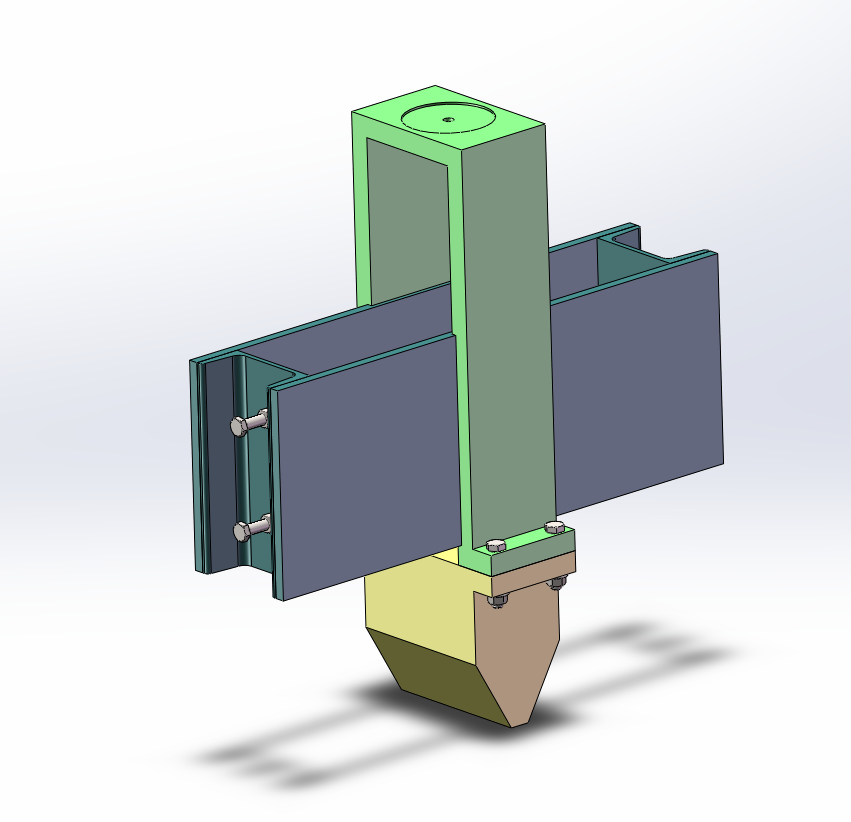

| 4 | CJ-0000 落锤冲击试验机总装配-A1.DWG | 702 KB |
| 5 | CJ-0000 落锤冲击试验机总装配-A1.bak | 702 KB |
| 6 | CJ-0200 冲击锤组件-A3.DWG | 363 KB |
| 7 | CJ-0200 冲击锤组件-A3.bak | 363 KB |
| 8 | CJ-0300 落轨机架组件-A1.DWG | 91.8 KB |
| 9 | CJ-0300 落轨机架组件-A1.bak | 91.8 KB |
| 10 | CJ001型落锤试验机设计说明书（5）.docx | 165 KB |
| 11 | 企业微信截图_20231106013527.png | 177 KB |
| 12 | 企业微信截图_20231106013546.png | 63.2 KB |
| 13 | 企业微信截图_20231106013616.png | 216 KB |
| 14 | 企业微信截图_20231106013637.png | 100 KB |
| 15 | 企业微信截图_20231106013701.png | 139 KB |
| 16 | 企业微信截图_20231106013718.png | 113 KB |
| 17 | 屏幕截图 2024-02-11 001800.png | 170 KB |
| 18 | 屏幕截图 2024-02-11 001831.png | 196 KB |
| 19 | 屏幕截图 2024-02-11 001851.png | 68.4 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要500金币
图纸ID：815369
文件大小：14.5M
软件版本：AUTOCAD
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-16
图纸介绍：（1）落锤导轨基本参数
落锤导轨总长L=3050mm;
外轨宽度We＝430mm;
落锤自重m1=320kg
(2)导轨安装的基本参数
安装距离Hc=450mm；
导轨安装后与地面垂直偏差角＜15°
导轨内轨距偏差小于1mm
