码垛机械手液压系统设计（6）（CAD+说明书）（ID:815477）
42
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 54.7 KB |
| 2 | 企业微信截图_20240201231241.png | 66.4 KB |
| 3 | 屏幕截图 2024-02-11 032052.png | 68.2 KB |
| 4 | 屏幕截图 2024-02-11 032340.png | 180 KB |
| 5 | 屏幕截图 2024-02-11 032359.png | 90.6 KB |
| 6 | 屏幕截图 2024-02-11 032423.png | 97.2 KB |

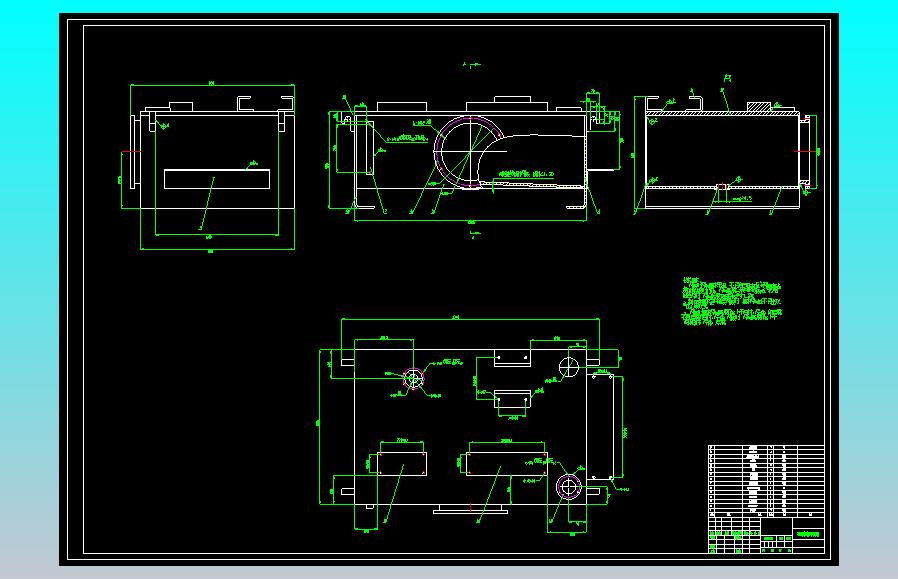

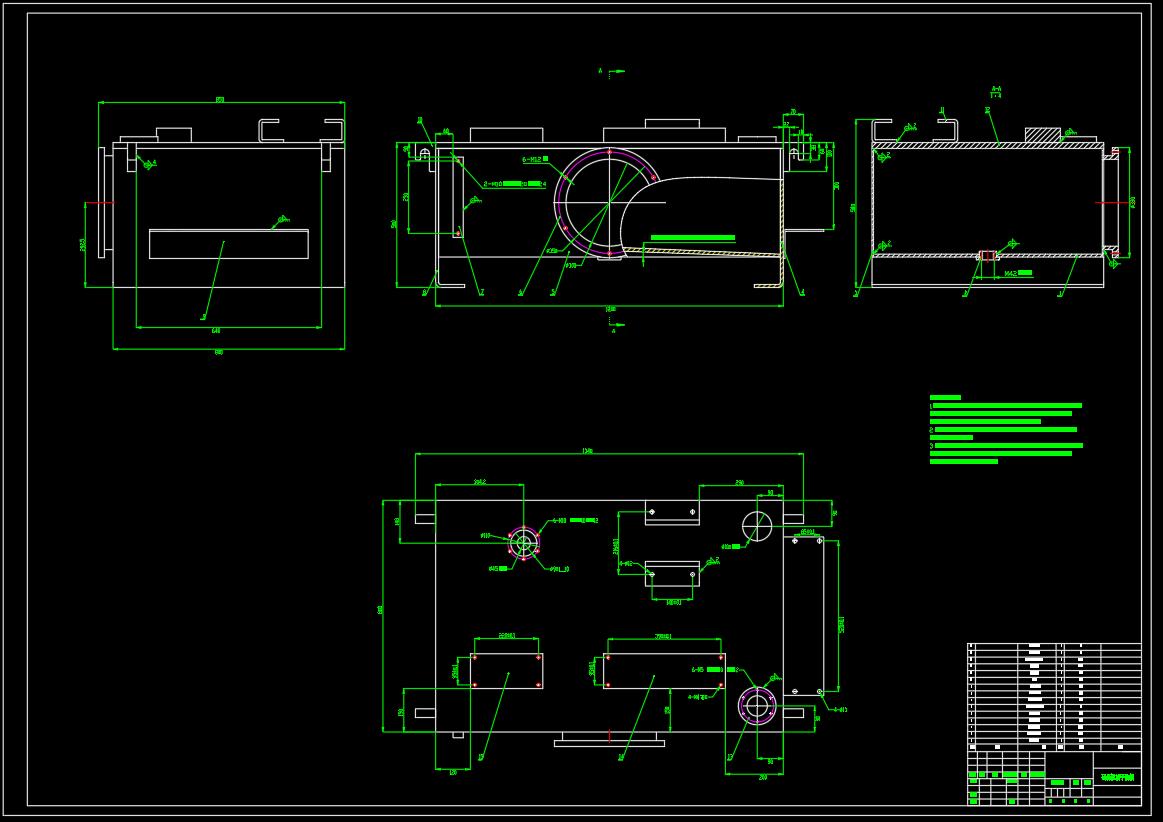

| 7 | 油箱焊合.dwg | 327 KB |

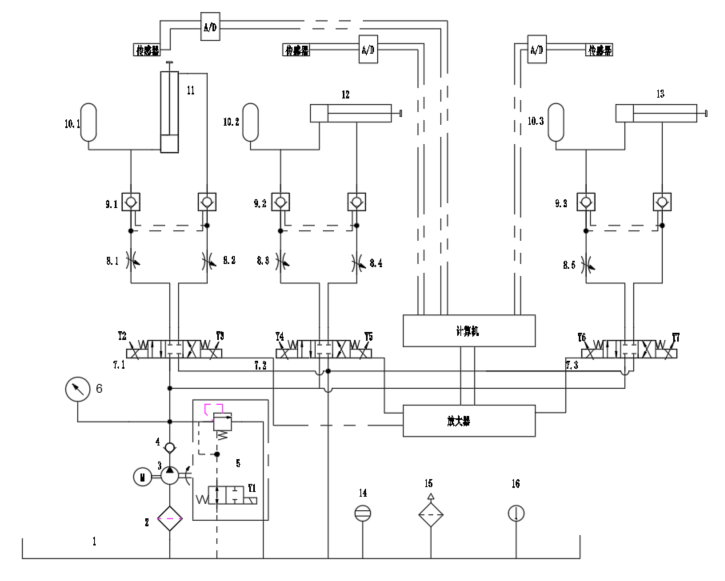

| 8 | 液压系统原理图 - 改.dwg | 107 KB |
| 9 | 液压系统原理图.dwg | 106 KB |
| 10 | 码垛机械手液压系统设计说明书(6)-最终.docx | 201 KB |

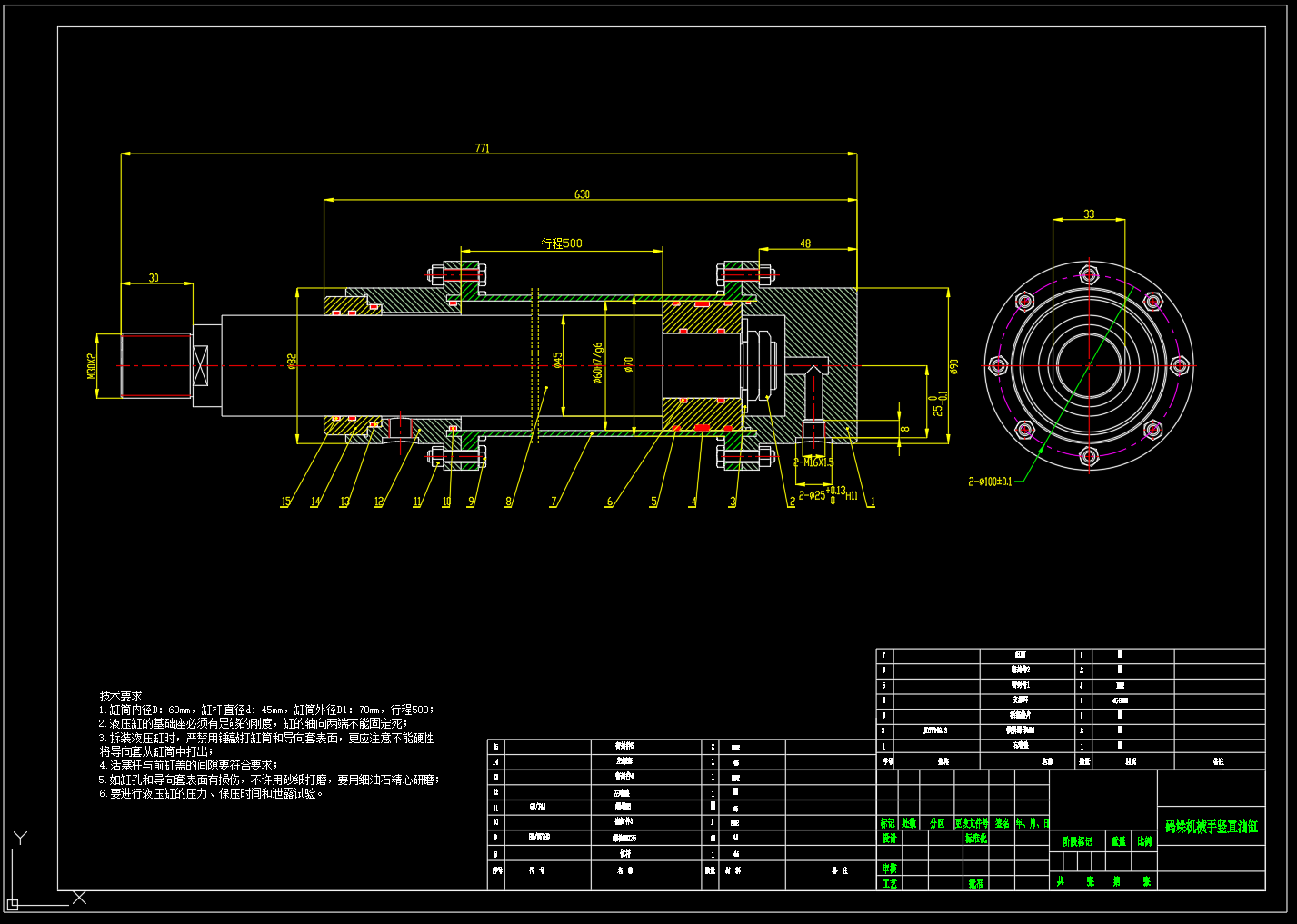

| 11 | 竖直油缸.dwg | 245 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要500金币
图纸ID：815477
文件大小：1.31M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-17

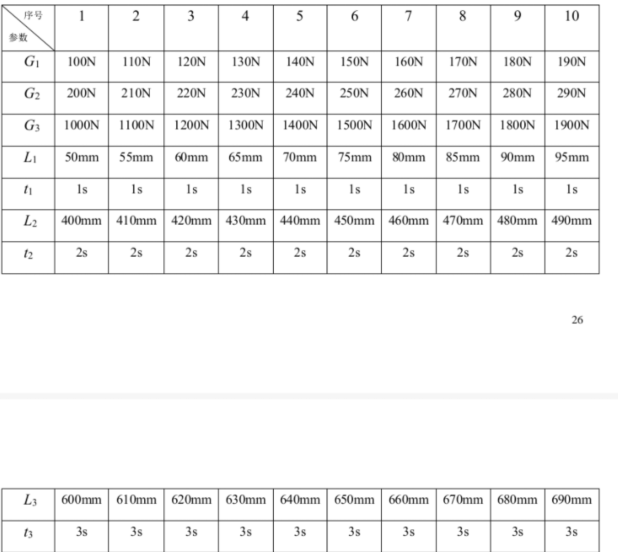

图纸介绍：1.机械手的工件标准重量G1为150N，卡爪的重量G2为250N，其余重量G3为1500N，夹紧行程L1为75mm，夹紧时间t1为1s，升降总行程L2为450mm，升降总时间为2s，平移总行程L3为650mm，横移总时间为3s。
采用平导轨，动摩擦系数为0.2；工作时要求运动平稳，且随时停止运动。
2.设计液压系统动作循环。
工作循环为：下降—夹紧—上升—横移—下降—夹紧松开—停止。
