ZY13000-28-63D 型液压支架（底调油缸设计）（CAD+说明书）（ID:817526）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 160 KB |
| 2 | 2.png | 140 KB |

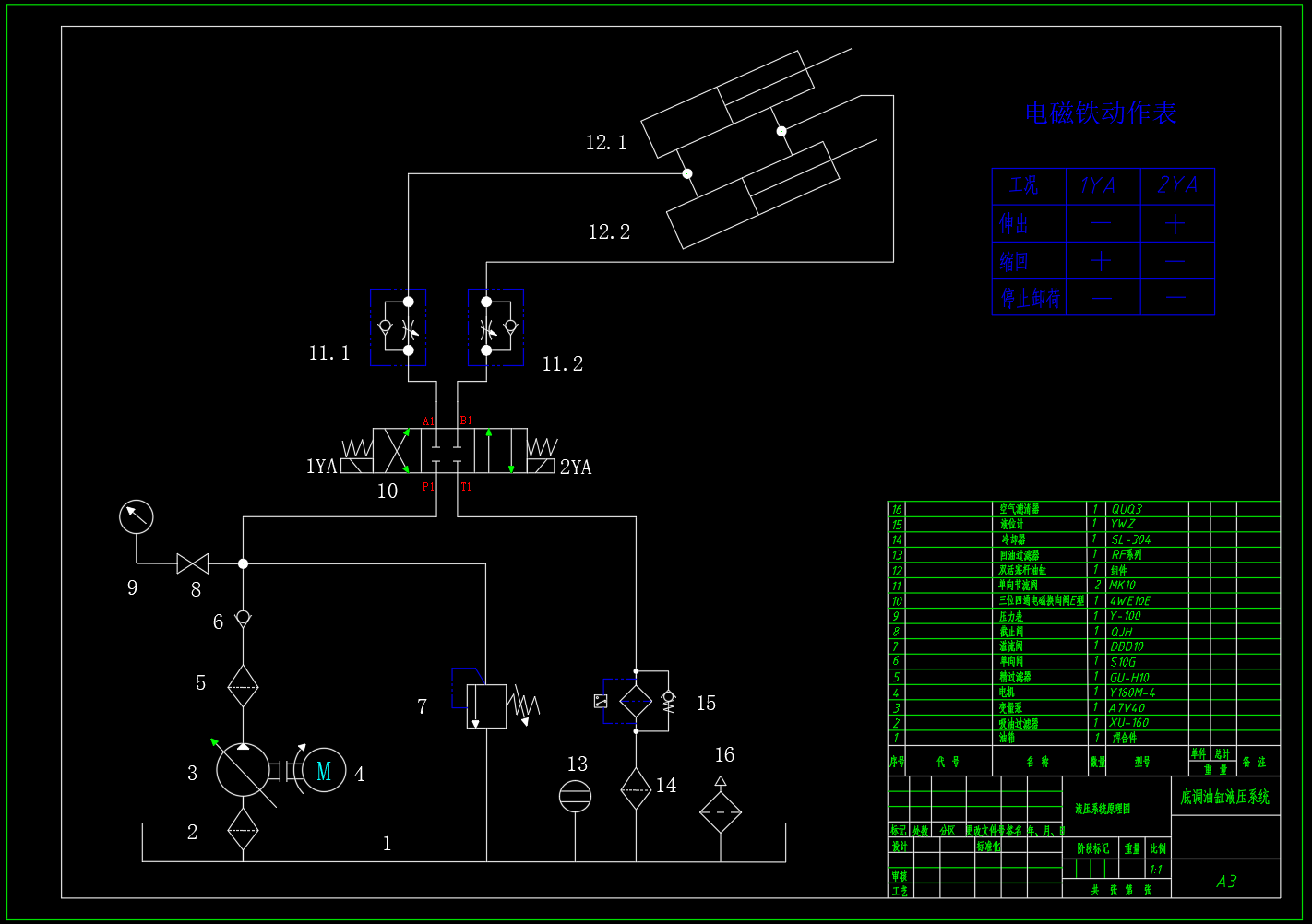

| 3 | 底调油缸-液压系统原理图-A3.dwg | 169 KB |

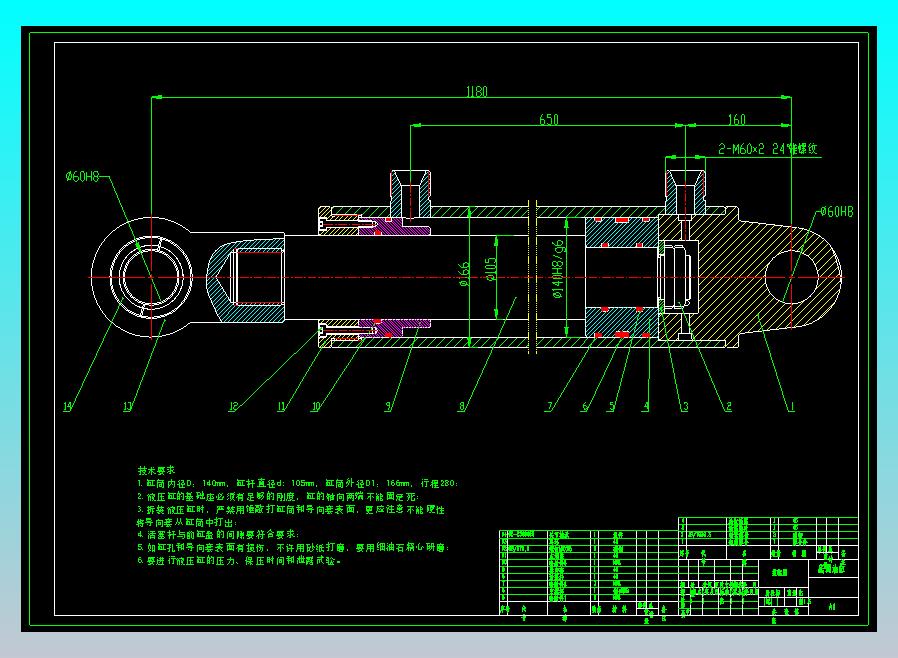

| 4 | 底调油缸装配-A1.dwg | 223 KB |
| 5 | 液压支架液压系统设计说明（底调油缸）.docx | 343 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要700金币
图纸ID：817526
文件大小：946.7KB
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-24
图纸介绍：
发布者
机械与液压（原创）+V:o627951491
作品: 4
粉丝: 0
