小型油压机液压控制系统（CAD+说明书）（ID:812307）
5
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 175 KB |
| 2 | 2.png | 28.1 KB |
| 3 | 3.png | 38.7 KB |
| 4 | 4.png | 32.1 KB |
| 5 | 5.png | 302 KB |
| 6 | 6.png | 125 KB |
| 7 | ╙═╤╣╗· PLC═Γ▓┐╜╙╧▀═╝ - A2.dwg | 108 KB |
| 8 | ╙═╤╣╗· ╡τ╞°┐╪╓╞╘¡└φ═╝ - A2.dwg | 105 KB |
| 9 | ╙═╤╣╗· ╥║╤╣╕╫╫░┼Σ═╝-A2.dwg | 705 KB |
| 10 | ╙═╤╣╗· ╥║╤╣╧╡═│╘¡└φ═╝-A2.dwg | 123 KB |
| 11 | ╦╡├≈╩Θ-╨í╨═╙═╤╣╗·╥║╤╣╧╡═│.docx | 864 KB |
| 12 | ╨í╨═╙═╤╣╗·-╕║╘╪═╝║═╦┘╢╚═╝-A1.dwg | 141 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：812307
文件大小：2.24M
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-07-27

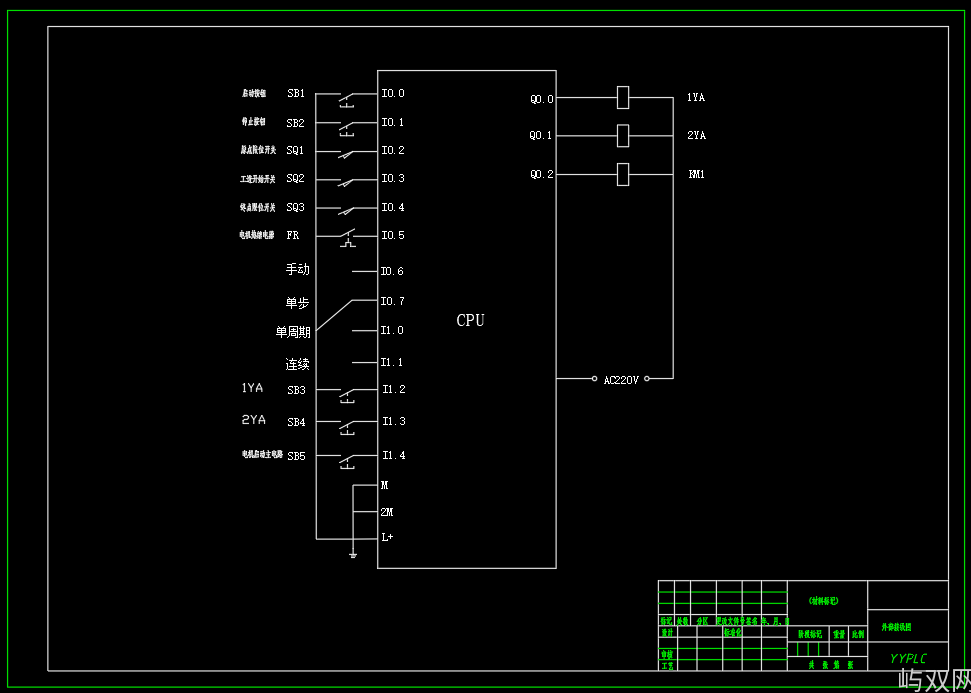

图纸介绍：小型油压机液压控制系统，包含液压系统原理图，油缸装配图，速度和负载图，PLC电气控制原理图，外部接线图，设计计算书等。实现功能：快速下行——慢速加压——保压——快速返回——停止的工作循环，压制外部负载F1=66000N,快速回程负载F2=1200N，移动部件自重G=1200N。
