上料机液压系统（F=5KN）（CAD+说明书）（ID:812409）

设备部件 / 液压气动元件 / 上料机液压系统（F=5KN）（CAD+说明书）

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	125 KB
2	2.png	189 KB
3	3.png	197 KB
4	4.png	20.9 KB
5	5.png	42.4 KB
6	6.png	131 KB
7	7.png	110 KB
8	╔╧┴╧╗·-╕║╘╪═╝║═╦┘╢╚═╝-A1.dwg	166 KB
9	╔╧┴╧╗·-╙═╕╫╫░┼Σ-A1.dwg	257 KB
10	╔╧┴╧╗·-╙═╧Σ║╕║╧ -A1.dwg	426 KB
11	╔╧┴╧╗·-╡τ╗·╙δ╥║╤╣▒├┴¼╜╙╩╛╥Γ═╝-A2.dwg	214 KB
12	╔╧┴╧╗·-╥║╤╣╕╫╣ñ┐÷═╝-A3.dwg	173 KB
13	╔╧┴╧╗·-╥║╤╣╧╡═│╔Φ╝╞╦╡├≈╩Θ.docx	1.57 MB
14	╔╧┴╧╗·-╥║╤╣╧╡═│╘¡└φ═╝-A1.dwg	145 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要1500金币

图纸ID：812409

文件大小：3.38M

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-27

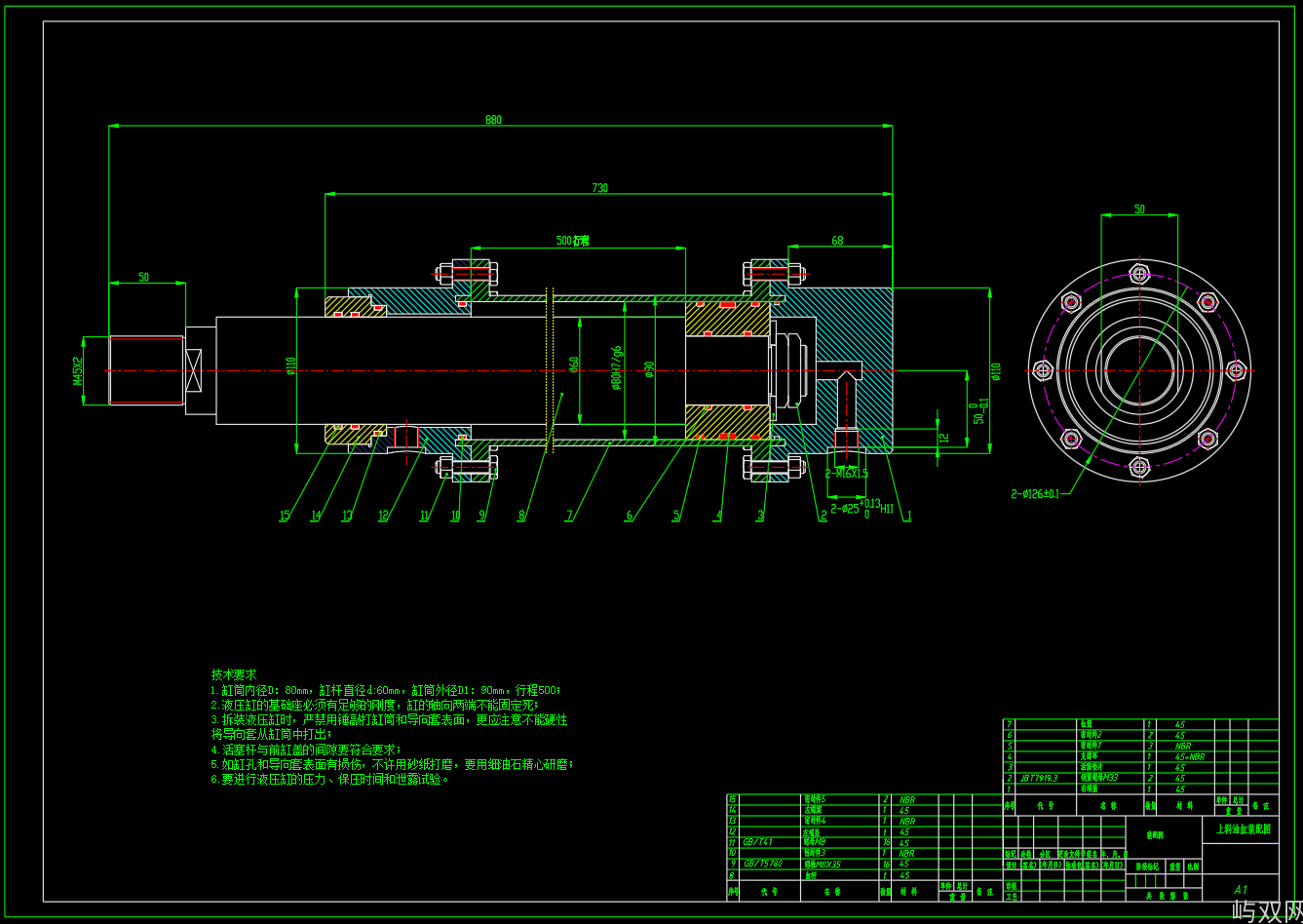

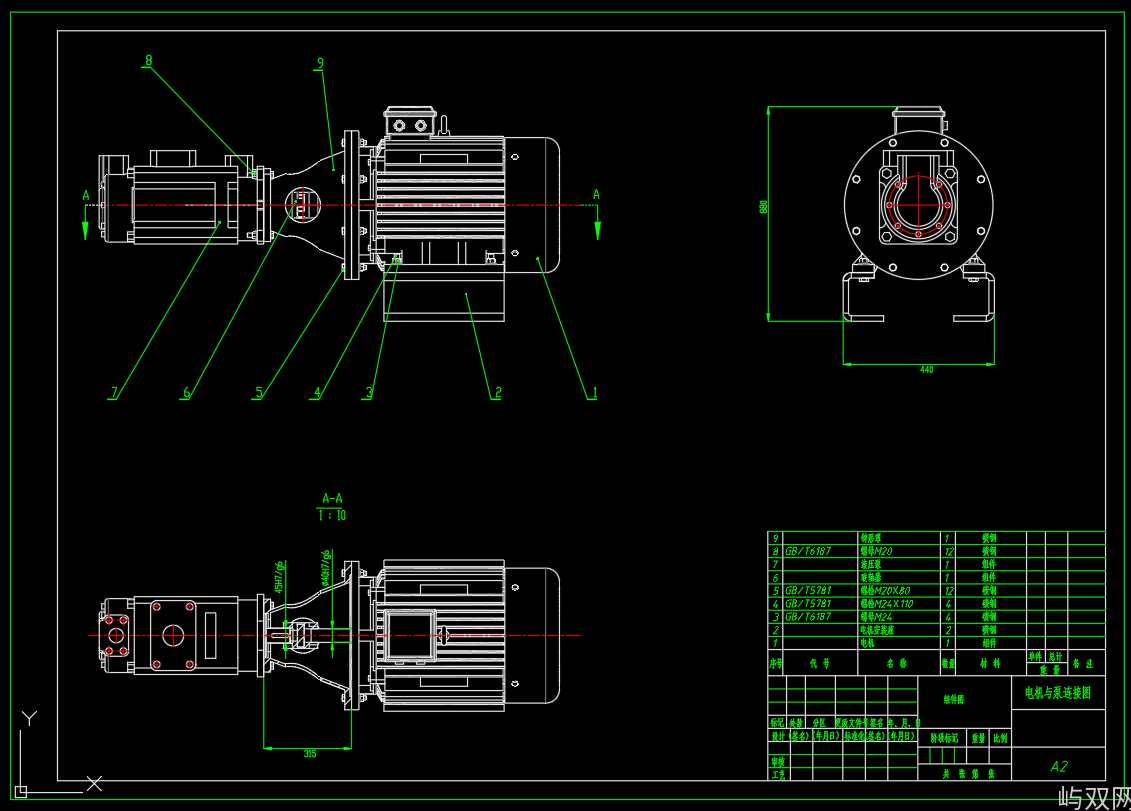

图纸介绍：上料机液压系统，液压系统原理图，油缸装配图，有箱焊合图，工况图，速度和负载图，电机与泵连接图。设计计算书等。（1）实现功能：快速上升——慢速上升——停留——快速下降的工作循环（2）基本参数：工件的自重为G=5000N，滑台的重量为G=1000N，快速上升速度48mm/s=0.048m/s，快速上升的行程为360mm；慢速上升速度8mm/s=0.008m/s，慢速上升行程为100mm；快速下降速度58mm/s=0.058m/s，快速下降的行程为450mm；滑台采用V形导轨，垂直运动的静摩擦阻力为33N，动摩擦阻力为17N，启动加减速时间为0.5s，液压缸的机械效率为0.9。
