卧式铣床液压系统（P=7.5KW，d=120mm，350r/min）（CAD+说明书）（ID:812318）

设备部件 / 液压气动元件 / 卧式铣床液压系统（P=7.5KW，d=120mm，350r/min）（CAD+说明书）

平面图

文件列表

屿双网

卧式铣床液压系统（P=7.5KW，d=120mm，350r/min）（CAD+说明书）

屿双网

#	文件名称	文件大小
1	1.png	108 KB
2	2.png	31.6 KB
3	3.png	35.1 KB
4	4.png	144 KB
5	5.png	116 KB
6	╬╘╩╜╧│┤▓-╕║╘╪═╝║═╦┘╢╚═╝-A3.dwg	166 KB
7	╬╘╩╜╧│┤▓-╥║╤╣╕╫╣ñ┐÷═╝-A3.dwg	167 KB

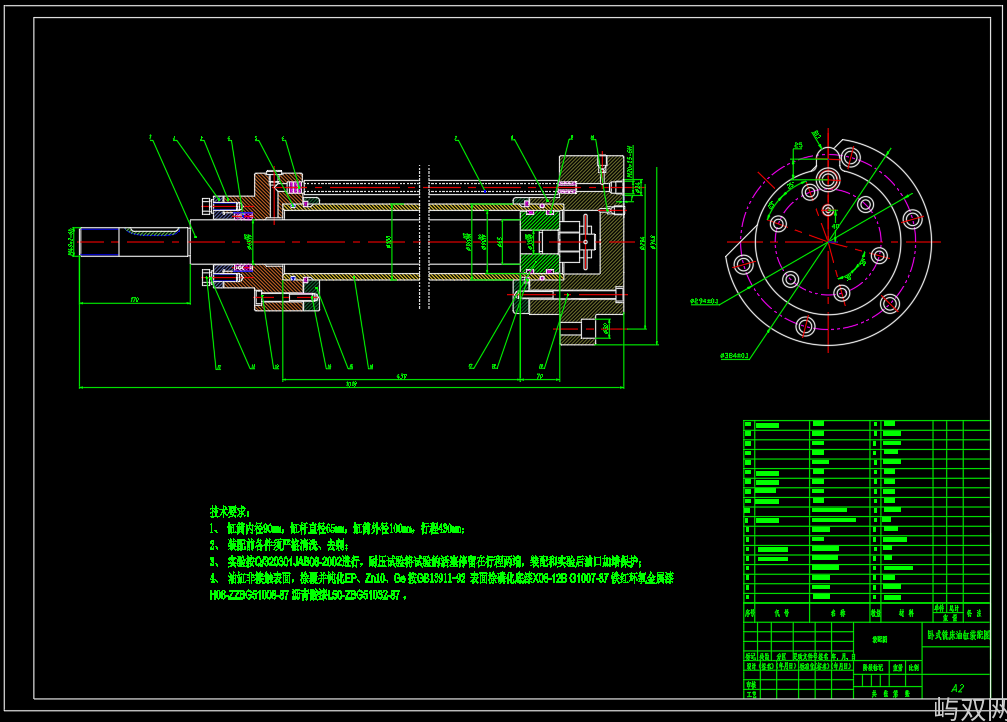

8	╬╘╩╜╧│┤▓-╥║╤╣╕╫╫░┼Σ═╝-A2.dwg	191 KB

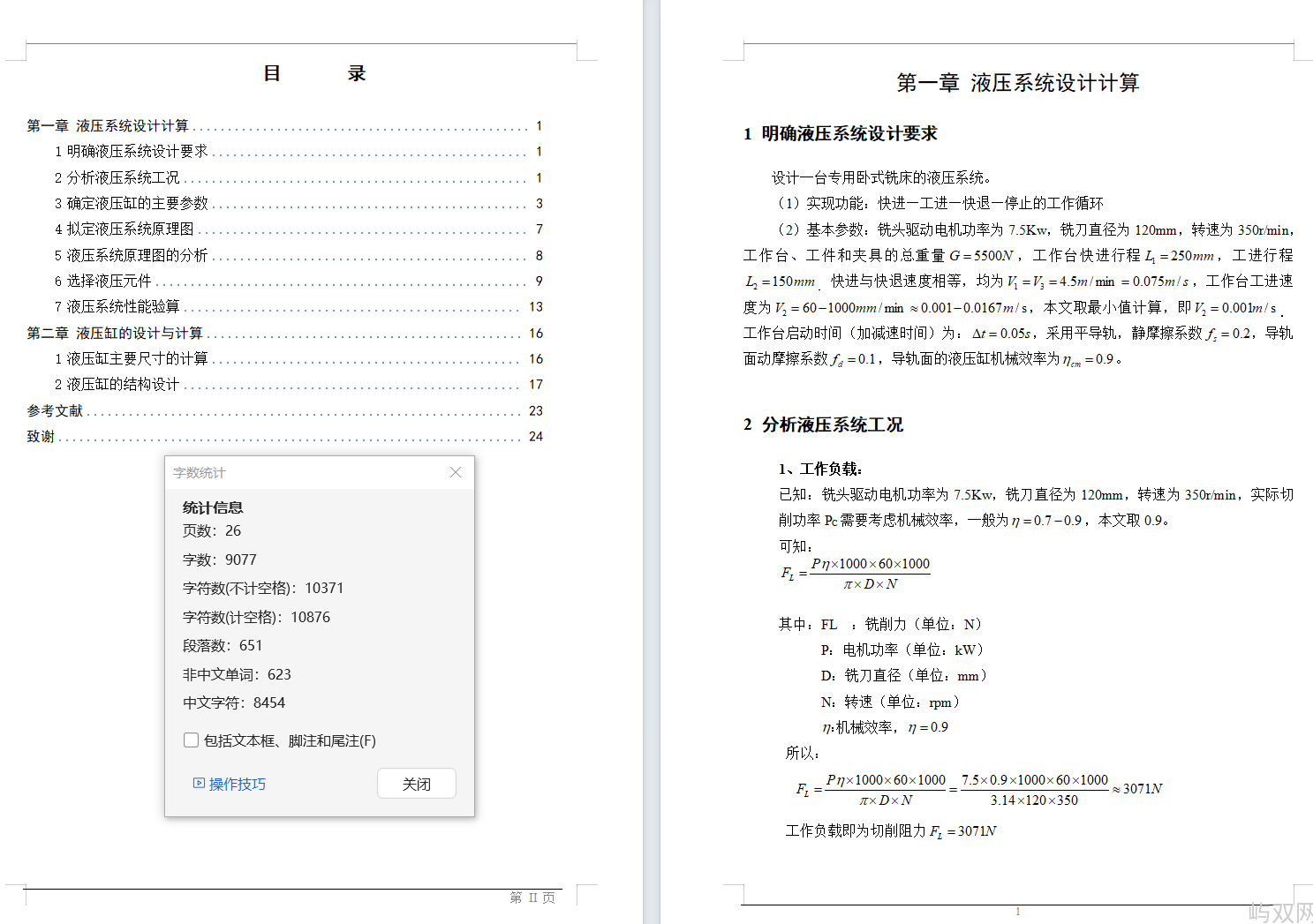

9	╬╘╩╜╧│┤▓-╥║╤╣╧╡═│╔Φ╝╞╦╡├≈╩Θ.docx	575 KB
10	╬╘╩╜╧│┤▓-╥║╤╣╧╡═│╘¡└φ═╝-A3.dwg	169 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要1000金币

图纸ID：812318

文件大小：1.43M

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-27

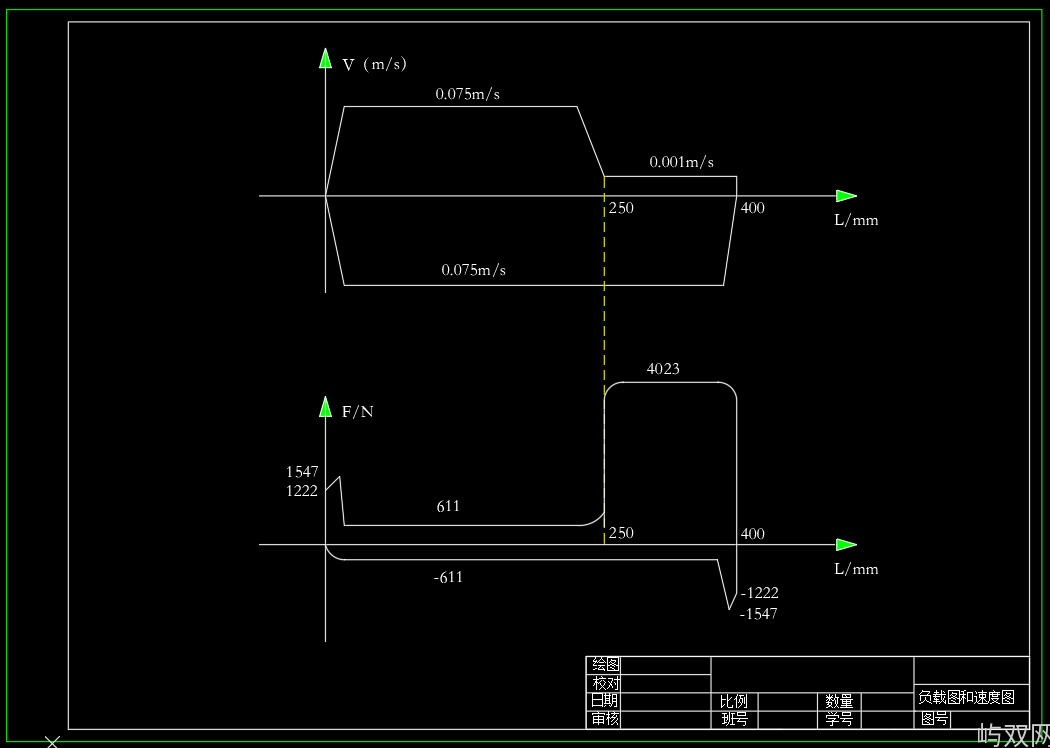

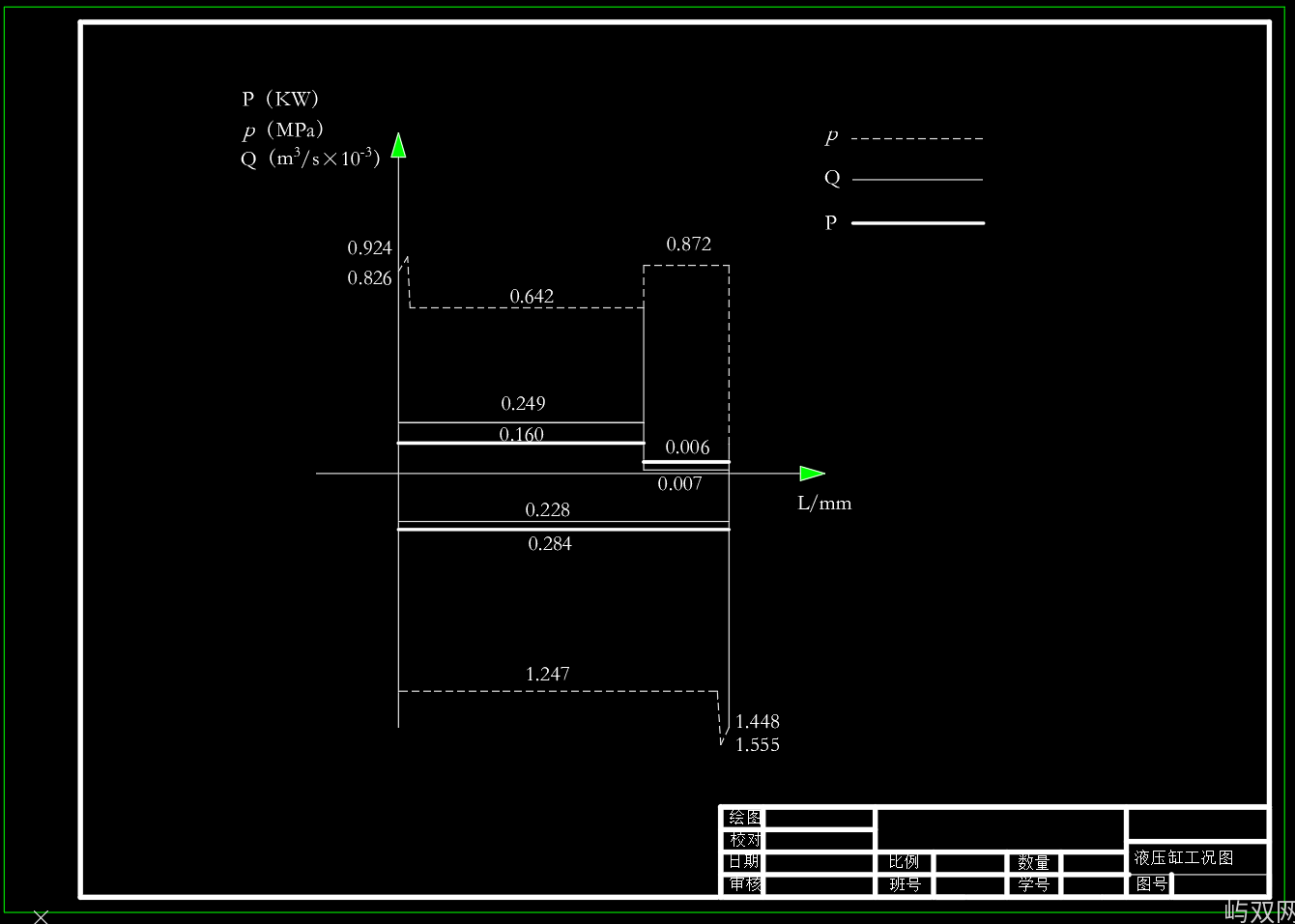

图纸介绍：（1）实现功能：快进—工进—快退—停止的工作循环（2）基本参数：铣头驱动电机功率为7.5Kw，铣刀直径为120mm，转速为350r/min，工作台、工件和夹具的总重量5500N，工作台快进行程250mm，工进行程150mm，快进与快退速度相等，均为4.5m/min，工作台工进速度为60-1000mm/min，本文取最小值计算，即0.001m/s，工作台启动时间（加减速时间）为：0.05s，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，导轨面的液压缸机械效率为0.9。
