销轴压装机液压系统（F=35KN）（F=35KN）（ID:812301）

设备部件 / 液压气动元件 / 销轴压装机液压系统（F=35KN）（F=35KN）

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	54.8 KB
2	2.png	132 KB
3	3.png	118 KB
4	4.png	162 KB
5	5.png	130 KB
6	6.png	150 KB
7	7.png	35 KB
8	ú¿┬█╬─ú⌐╥╗╓╓▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·╥║╤╣╧╡═│╔Φ╝╞.docx	2.66 MB
9	┐¬╠Γ▒¿╕µ-╥╗╓╓▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·╥║╤╣╧╡═│.docx	980 KB
10	▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·-╕║╘╪═╝║═╦┘╢╚═╝-A3.dwg	178 KB
11	▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·-╖º┐Θ-A1.dwg	266 KB
12	▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·-╙═╧Σ║╕║╧-A1.dwg	239 KB
13	▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·-╥║╤╣╧╡═│╘¡└φ═╝-A1.dwg	172 KB
14	▓╗╨Γ╕╓╧·╓ß╤╣╫░╗·-╥║╤╣╫░┼Σ═╝-A0.dwg	1.32 MB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要3000金币

图纸ID：812301

文件大小：6.15M

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-27

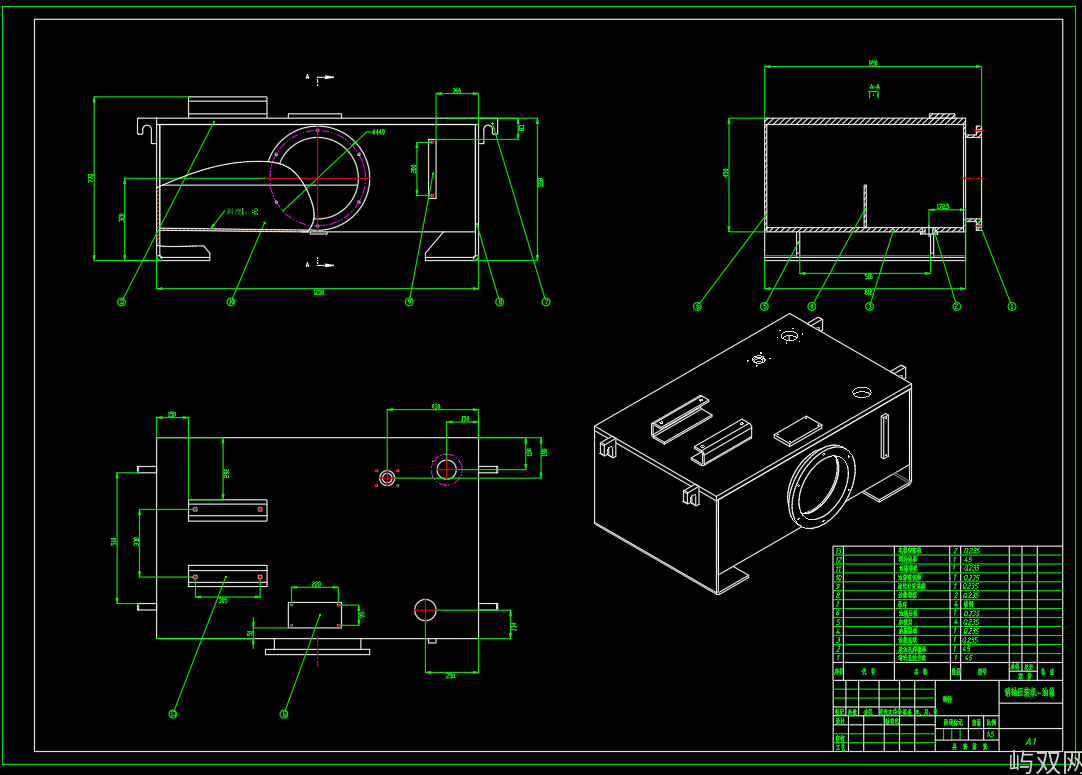

图纸介绍：销轴压装机液压系统，包含二维CAD泵站总装配图，液压系统原理图，阀块，油箱，速度和负载图等，包含设计计算书，开题。（1）实现功能：快速下降——慢速压装——快速上升——停止的工作循环（2）基本参数：压装液压缸最大压装力35KN，工作台运动部件重力（回程力）设定为5KN，空载快降速度7.4m/min，快速上升速度为7.4m/min，压装工进速度为1.5m/min，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率为0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压
